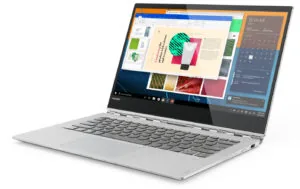

Charakterystyka flagowej serii Lenovo Yoga i specyfika konstrukcji
Seria Lenovo Yoga oznaczona numerami 900, 910, 920 oraz Yoga C930 reprezentuje segment urządzeń konwertowalnych typu 2w1, łączących funkcjonalność tradycyjnego komputera przenośnego z możliwościami tabletu. Konstrukcje te charakteryzują się smukłą, aluminiową obudową unibody (frezowaną z jednego bloku metalu) oraz zaawansowanymi rozwiązaniami mechanicznymi, takimi jak charakterystyczny zawias bransoletowy (watchband hinge) obecny w modelach Yoga 900, 910 i 920, czy obrotowy soundbar zintegrowany w osi obrotu w modelu Yoga C930. Złożona integracja podzespołów w bardzo zwartej przestrzeni sprawia, że urządzenia te podlegają specyficznym obciążeniom mechanicznym, termicznym i elektrycznym. Choć są to konstrukcje zaawansowane inżynieryjnie, intensywna eksploatacja, upływ czasu oraz miniaturyzacja układów prowadzą do powstawania powtarzalnych usterek typowych dla poszczególnych generacji.
W niezależnej praktyce serwisowej obserwujemy, że flagowe modele Yoga trafiają na stanowiska diagnostyczne z problemami obejmującymi zasilanie przez magistralę USB-C, degradację taśm transmisyjnych matrycy, mikropęknięcia połączeń lutowanych BGA (układów scalonych montowanych na siatce kulek ze spoiwa lutowniczego) oraz usterki mechaniczne wynikające z naprężeń przenoszonych przez obudowę na delikatne złącza płyty głównej. Zrozumienie architektury tych urządzeń jest kluczowe dla prawidłowego zdiagnozowania źródła awarii, które często bywa mylone ze zwykłym uszkodzeniem oprogramowania lub naturalnym zużyciem ogniw zasilających.
Typowe usterki w modelach Yoga 900, 910, 920 i C930
Każda kolejna generacja flagowej linii wprowadzała nowe rozwiązania układowe, które z czasem ujawniały specyficzne punkty podatności na uszkodzenia:
- Lenovo Yoga 900: Model ten korzysta z niestandardowego złącza zasilania przypominającego kształtem port USB (zintegrowane złącze USB/DC-in). Najczęstszą usterką jest fizyczne wyłamanie pinów zasilających lub uszkodzenie kluczy wejściowych MOSFET (tranzystorów polowych sterujących przepływem prądu na wejściu płyty głównej). Ponadto w tej generacji powszechnie występuje problem z wentylatorami układu chłodzenia, w których dochodzi do zatarcia łożysk ślizgowych, co skutkuje głośną pracą i gwałtownym throttlingiem termicznym (automatycznym obniżaniem taktowania procesora w celu ochrony przed przegrzaniem).
- Lenovo Yoga 910: W tej konstrukcji zaimplementowano porty USB-C, z których jeden dedykowany jest do ładowania urządzenia. Powszechną awarią jest uszkodzenie kontrolera Power Delivery (układu scalonego negocjującego napięcie i natężenie prądu ładowania), co objawia się całkowitym brakiem reakcji na podłączenie zasilacza lub ładowaniem wyłącznie przy wyłączonym systemie. Drugim częstym problemem są zakłócenia w pracy matrycy (linie na ekranie, zanik obrazu pod określonym kątem), spowodowane przetarciem taśmy sygnałowej eDP (Embedded DisplayPort) przechodzącej przez ciasno spasowany zawias bransoletowy.
- Lenovo Yoga 920: Urządzenie posiada złącza Thunderbolt, które są wrażliwe na przepięcia i nieprawidłowe parametry zasilania. Typowym problemem w tym modelu jest blokada ładowania, brak wykrywania urządzeń peryferyjnych na magistrali Type-C oraz zwarcia w gałęziach zasilania pomocniczego 3.3V i 5V. Użytkownicy zgłaszają także samoczynne wyłączanie się komputera pod obciążeniem, wynikające z utraty właściwości termoprzewodzących fabrycznych past i termopadów oraz mikropęknięć w strukturze płyty głównej.
- Lenovo Yoga C930: Zastąpienie zawiasu bransoletowego zintegrowaną listwą dźwiękową (soundbarem) rozwiązało część problemów mechanicznych, lecz wprowadziło nowe wyzwania konstrukcyjne. Przejście wiązki sygnałowej audio oraz taśm matrycy przez obrotowy moduł głośnikowy bywa źródłem trzasków w dźwięku, zaniku podświetlenia ekranu lub braku reakcji panelu dotykowego (digitizera). W C930 dochodzi także do usterek zintegrowanego rysika Active Pen oraz problemów z detekcją otwarcia pokrywy przez czujniki Halla (sensory magnetyczne wykrywające położenie ekranu).
Diagnostyka układów zasilania, magistrali USB-C i sekcji ładowania
Prawidłowe rozpoznanie problemu w ultrabookach konwertowalnych wymaga zaawansowanej diagnostyki mikroskopowej oraz pomiarowej. Gdy urządzenie nie włącza się lub nie ładuje baterii, proces rozpoczyna się od weryfikacji linii zasilania głównego. Wykorzystuje się w tym celu zasilacz laboratoryjny z regulacją napięcia i ograniczeniem prądowym oraz testery magistrali USB-C Power Delivery, które pozwalają monitorować komunikację logiczną między zasilaczem a kontrolerem ładowania (układem Charger IC).
W przypadku zwarcia w głównej linii zasilania (VBAT/B+) wykonywana jest próba zwarciowa z użyciem kamery termowizyjnej. Pozwala to precyzyjnie zlokalizować nagrzewający się, uszkodzony element — najczęściej jest to kondensator ceramiczny MLCC (wielowarstwowy kondensator ceramiczny do montażu powierzchniowego) lub przebity tranzystor MOSFET w przetwornicy procesora. W modelach Yoga 910 i 920 częstym powodem braku zasilania jest uszkodzenie kontrolera ładowania lub układu KBC/EC (Embedded Controller — mikrokontrolera zarządzającego startem płyty, klawiaturą i temperaturami). Naprawa polega na precyzyjnym wylutowaniu uszkodzonego elementu przy użyciu stacji lutowniczej na gorące powietrze (hot-air) i wlutowaniu fabrycznie nowego komponentu o zgodnych parametrach technicznych.
Regeneracja zawiasów, wymiana taśm sygnałowych i obsługa ekranów dotykowych
Konstrukcja 360 stopni nakłada ogromne wymagania na elementy ruchome. Zawias bransoletowy w modelach Yoga 900, 910 i 920 składa się z setek precyzyjnie spasowanych stalowych i aluminiowych detali. Z czasem, na skutek zanieczyszczeń kurzem lub wyschnięcia fabrycznego smaru, opór zawiasu rośnie, co powoduje przenoszenie siły skręcającej bezpośrednio na obudowę matrycy i kadłubek dolny. Może to prowadzić do rozwarstwienia ekranu lub wyłamania wewnętrznych mocowań.
Diagnostyka układu wyświetlania obejmuje:
- Pomiary ciągłości linii sygnałowych taśmy eDP w różnych pozycjach otwarcia pokrywy, co pozwala wykryć niewidoczne gołym okiem pęknięcia ścieżek miedzianych.
- Sprawdzenie zasilania logiki matrycy LCD oraz układu podświetlenia LED (przetwornicy podwyższającej napięcie Backlight Driver).
- Weryfikację komunikacji I2C/USB kontrolera digitizera (warstwy dotykowej), co pozwala odróżnić uszkodzenie mechaniczne szkła od awarii kontrolera dotyku na płycie głównej.
W przypadku uszkodzenia mechanicznego matrycy wymianie podlega kompletny moduł wyświetlacza, ponieważ w modelach z tej serii panel LCD, warstwa dotykowa oraz szyba ochronna są ze sobą fabrycznie sklejone optycznym klejem LOCA/OCA. Montaż nowego modułu wymaga zachowania szczególnej ostrożności przy prowadzeniu wiązek przewodów antenowych Wi-Fi, kabli kamery internetowej oraz mikrofonów cyfrowych przez osie obrotu.
Procedury termiczne i konserwacja układu chłodzenia w ciasnej obudowie
Kompaktowe wymiary flagowych modeli Yoga wymuszają zastosowanie bardzo cienkich radiatorów miedzianych oraz wentylatorów o gęstym użebrowaniu. Z powodu małej pojemności cieplnej układu nawet niewielka warstwa kurzu osadzona na żebrach radiatora drastycznie obniża wydajność chłodzenia. Prowadzi to do ciągłej pracy wentylatorów na maksymalnych obrotach, przegrzewania obudowy oraz degradacji pasty termoprzewodzącej, która ulega zjawisku "wypompowywania" (pump-out effect) na skutek powtarzających się cykli nagrzewania i stygnięcia.
Kompleksowa konserwacja układu chłodzenia w tych modelach obejmuje:
- Demontaż modułu cieplnego (heatpipe zintegrowany z radiatorem) i chemiczne oczyszczenie powierzchni rdzenia procesora oraz mostka z utlenionych resztek starego medium termicznego.
- Inspekcję szczelności rurek cieplnych (heatpipe) pod kątem rozszczelnienia i utraty cieczy roboczej.
- Aplikację nowoczesnych past termoprzewodzących o wysokiej przewodności cieplnej lub termopadów zmiennofazowych (materiałów zmieniających stan skupienia pod wpływem temperatury, co zapewnia idealne wypełnienie mikroszczelin).
- Czyszczenie ultradźwiękowe lub mechaniczne łopatek wentylatora oraz regenerację łożysk przy użyciu dedykowanych środków smarnych o niskiej lepkości.
Dlaczego samodzielne próby naprawy niosą wysokie ryzyko
Ultrabooki Lenovo Yoga z serii 900 należą do urządzeń o najwyższym stopniu skomplikowania montażu. Samodzielne próby ingerencji w te konstrukcje bez specjalistycznych narzędzi i wiedzy nierzadko kończą się pogłębieniem usterki:
- Ryzyko zwarcia przy odłączaniu akumulatora: Nowoczesne złącza baterii w modelach Yoga 910/920 posiadają gęsto upakowane piny. Użycie metalowego narzędzia do podważenia wtyku niemal natychmiast prowadzi do zwarcia linii zasilania z liniami komunikacyjnymi magistrali SMBus/I2C, co skutkuje trwałym uszkodzeniem mostu hybrydowego w procesorze lub układu KBC.
- Uszkodzenie delikatnych taśm ZIF/FPC: Złącza taśm elastycznych (Zero Insertion Force) sterujące podświetleniem klawiatury, czytnikiem linii papilarnych czy touchpadem są miniaturowe i bardzo kruche. Złamanie blokady złącza uniemożliwia prawidłowy docisk styków i wymaga wymiany całego gniazda na płycie głównej.
- Odkształcenie aluminiowych pokryw: Demontaż dolnej pokrywy wymaga użycia odpowiednich wkrętaków precyzyjnych (np. Torx o właściwym profilu) oraz miękkich otwieraków z tworzywa sztucznego. Niewłaściwa technika prowadzi do zerwania gwintów, wygięcia cienkiego aluminium, a w skrajnych przypadkach do pęknięcia krawędzi klejonego ekranu dotykowego.
- Przegrzanie laminatu podczas lutowania: Płyty główne w urządzeniach tej klasy są wielowarstwowe (często 8-12 warstw ścieżek) i bardzo cienkie. Próba lutowania gniazd USB-C lub tranzystorów bez podgrzewacza kwarcowego (preheatera) i precyzyjnej kontroli profilu temperaturowego prowadzi do rozwarstwienia laminatu (delaminacji), co bezpowrotnie niszczy płytę główną.
Organizacja naprawy i standardy obsługi technicznej
W przypadku wystąpienia objawów niestabilnej pracy, braku zasilania lub uszkodzeń mechanicznych we flagowych modelach Yoga, właściwa diagnoza poprzedza każdą decyzję o wymianie podzespołów. Proces weryfikacji stanu technicznego realizowany jest w oparciu o schematy elektroniczne (schematics) oraz pliki rozmieszczenia elementów na płycie głównej (boardview), co pozwala na precyzyjną lokalizację mikrouszkodzeń.
W strukturze naszej pracy kładziemy nacisk na wygodę użytkownika oraz bezpieczeństwo powierzonego sprzętu. Obsługa realizowana jest w modelu dojazdowym — mobilny serwisant lub kierowca dociera pod wskazany adres na terenie Warszawy oraz okolic w promieniu do 40 km, zazwyczaj w czasie do 1 godziny od zgłoszenia. W przypadku konieczności wykonania zaawansowanych prac mikrolutowniczych lub procedur diagnostycznych na specjalistycznych stanowiskach pomiarowych, sprzęt jest bezpiecznie transportowany w trybie door-to-door. W takiej sytuacji diagnoza urządzenia jest całkowicie bezpłatna, a jeśli naprawa z przyczyn technicznych okaże się niemożliwa, klient nie ponosi kosztów weryfikacji.
Czas realizacji większości napraw z reguły nie przekracza 3 dni roboczych, a standardowe zabiegi konserwacji termicznej i przyspieszania systemu zamykają się w czasie do 24 godzin. W trakcie trwania procedury serwisowej istnieje możliwość bezpłatnego skorzystania z laptopa zastępczego na cały czas naprawy, bez konieczności wpłacania kaucji i bez limitu czasowego. Do wszelkich napraw wykorzystywane są wyłącznie nowe, oryginalne lub najwyższej klasy kompatybilne podzespoły, a wykonane usługi objęte są pisemną gwarancją na okres do 12 miesięcy. Po wykonaniu usługi wystawiana jest faktura bez VAT.
Najczęściej zadawane pytania (FAQ)
Czy brak reakcji na podłączenie ładowarki w Lenovo Yoga 910/920 zawsze oznacza uszkodzenie płyty głównej?
Nie zawsze, choć jest to jedna z częstszych przyczyn. Problem może leżeć w uszkodzonym zasilaczu USB-C, zabrudzonym lub wyłamanym porcie wejściowym, zablokowanym kontrolerze Power Delivery lub głęboko rozładowanym pakiecie ogniw baterii, którego układ zabezpieczający BMS (Battery Management System) odciął zasilanie. Dokładna weryfikacja toru zasilania pozwala precyzyjnie ustalić uszkodzony komponent.
Czy w modelach Yoga 900/910/920/C930 można rozbudować pamięć RAM?
W tych modelach pamięć operacyjna RAM jest na stałe wlutowana w płytę główną w technologii BGA (układy LPDDR3/LPDDR4) i urządzenia nie posiadają dodatkowych slotów SO-DIMM. Zwiększenie pamięci jest możliwe wyłącznie poprzez zaawansowany proces wymiany kości pamięci na płycie głównej wraz ze zmianą konfiguracji rezystorów logicznych (tzw. strapping), co jest operacją wysoce skomplikowaną. Wymienny jest natomiast szybki dysk SSD pracujący na złączu M.2 NVMe.
Dlaczego ekran w Lenovo Yoga migocze podczas zmiany kąta nachylenia pokrywy?
Objaw ten niemal jednoznacznie wskazuje na uszkodzenie taśmy matrycy eDP. Ze względu na konstrukcję zawiasu 360 stopni wiązka przewodów sygnałowych jest stale zginana i skręcana. Po pewnym czasie dochodzi do zmęczenia materiału i przerwania pojedynczych mikroskopijnych żył sygnałowych lub ekranowania kabla, co powoduje zakłócenia obrazu w określonych pozycjach ekranu.
Czy głośna praca wentylatorów w modelu Yoga C930 oznacza konieczność ich natychmiastowej wymiany?
Zazwyczaj nie jest konieczna wymiana całych wentylatorów. W większości przypadków przyczyną jest zalegający kurz blokujący wylot powietrza z radiatora oraz wyschnięta pasta termoprzewodząca, co zmusza układ sterujący do utrzymywania maksymalnych obrotów. Profesjonalna konserwacja, czyszczenie i wymiana materiałów termoprzewodzących przywracają prawidłową kulturę pracy urządzenia.
