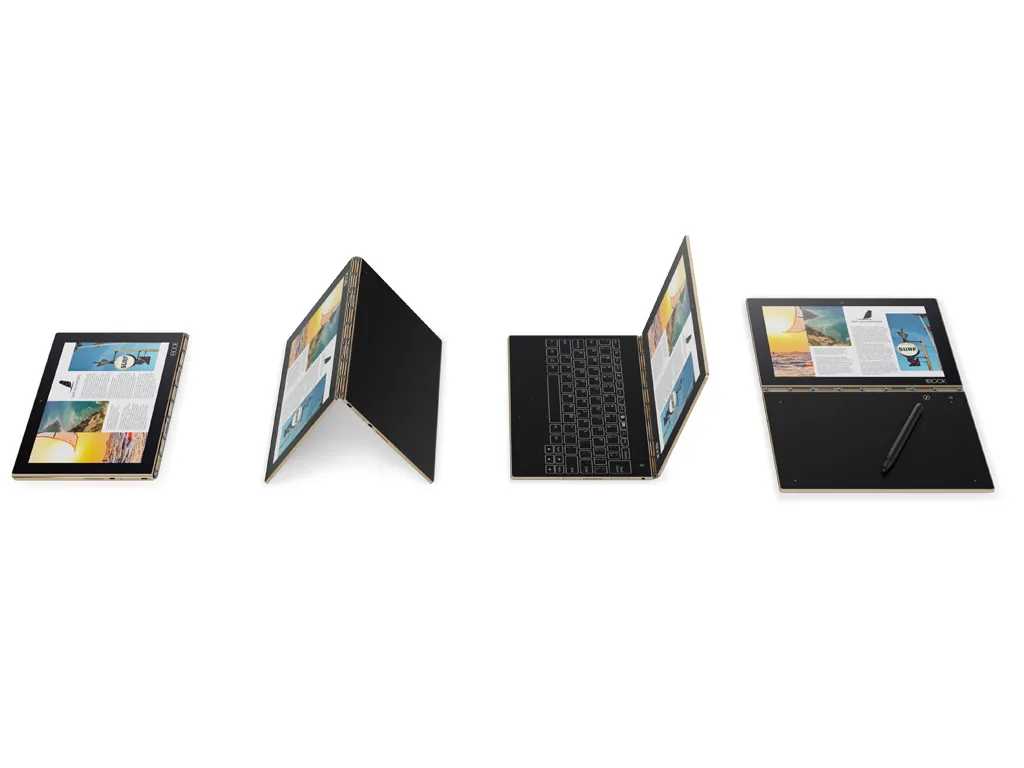

Yoga Book — unikalna konstrukcja bez klawiatury fizycznej

Specyfika konstrukcji hybrydowej Lenovo Yoga Book

Seria Lenovo Yoga Book to jedna z najbardziej nietypowych konstrukcji w segmencie urządzeń mobilnych 2w1. Zamiast standardowego bloku klawiatury mechanicznej lub membranowej zastosowano w niej całkowicie płaski panel dotykowy, który pełni podwójną rolę. W zależności od wybranego trybu pracy powierzchnia ta działa jako klawiatura haptyczna Halo Keyboard (klawiatura dotykowa wyświetlająca zarys klawiszy z informacją zwrotną w postaci wibracji) lub jako precyzyjny digitizer (aktywna powierzchnia robocza reagująca na nacisk rysika elektromagnetycznego). W nowszych generacjach, takich jak modele z dwoma pełnowymiarowymi ekranami OLED, dolna część robocza to w rzeczywistości drugi, w pełni funkcjonalny wyświetlacz dotykowy.

Całość spaja charakterystyczny zawias bransoletowy (ang. watchband hinge, mechanizm wieloosiowy złożony z setek precyzyjnych elementów ze stali i aluminium), który umożliwia obrót o 360 stopni. Tak zwarta, zintegrowana budowa stawia wyjątkowe wymagania w zakresie diagnostyki i procedur serwisowych. Brak fizycznych przełączników klawiszy oznacza, że typowe usterki znane z tradycyjnych laptopów Lenovo Yoga przybierają w tym modelu zupełnie inną formę, a naprawa wymaga zaawansowanej wiedzy z zakresu mikrolutowania oraz diagnostyki wielopunktowych kontrolerów dotyku.

Objawy nieprawidłowości w działaniu panelu dotykowego i klawiatury Halo

Nietypowa budowa sprawia, że uszkodzenia manifestują się w sposób specyficzny dla układów warstwowych. Do najczęściej spotykanych problemów należą:

• Brak podświetlenia klawiatury dotykowej: Dolna powierzchnia nie wyświetla konturów klawiszy, mimo że urządzenie uruchamia się poprawnie i przesyła obraz na matrycę główną.
• Brak reakcji na dotyk lub zjawisko ghost touch: Panel generuje fałszywe naciśnięcia klawiszy bez fizycznego kontaktu ze strony użytkownika (zjawisko fantomowych dotknięć, wynikające z zakłóceń pojemnościowych lub mikropęknięć ścieżek sygnałowych).
• Awaria silnika wibracyjnego haptic feedback: Klawisze rejestrują dotyk, lecz brak jest potwierdzenia wibracyjnego, co uniemożliwia bezwzrokową pracę na panelu.
• Brak detekcji piórka Real Pen / Stylus: Panel reaguje na palce w trybie klawiatury, lecz po przełączeniu w tryb szkicowania digitizer EMR (rezonans elektromagnetyczny) nie odczytuje pozycji rysika ani poziomów nacisku.
• Pęknięcie tafli szklanej dolnego panelu: Mechaniczne uszkodzenie powłoki, które często prowadzi do całkowitego odcięcia komunikacji magistrali I2C lub USB między panelem a płytą główną.
• Problemy z komunikacją po zmianie kąta otwarcia: Klawiatura wyłącza się samoczynnie w określonych pozycjach zawiasu, co wskazuje na uszkodzenie taśmy sygnałowej FPC (elastyczny obwód drukowany poprowadzony przez zawias bransoletowy).

Warianty technologiczne i przyczyny powstawania usterek

W urządzeniach Lenovo Yoga Book spotyka się dwa podstawowe warianty dolnej części roboczej: panel dotykowo-rysunkowy w technologii Create Pad oraz konfigurację dual-screen, gdzie dolny panel jest pełnoprawnym panelem dotykowym OLED. Źródła problemów sprzętowych w tych konstrukcjach można podzielić na kilka głównych grup:

Pierwszą przyczyną są naprężenia mechaniczne w obrębie zawiasu. Zawias bransoletowy składa się z wielu ruchomych ogniw, przez które przeprowadzona jest wielożyłowa, miniaturowa taśma transmisyjna EDP/MIPI oraz szyny sygnałowe kontrolerów dotykowych. Przy intensywnej eksploatacji lub zabrudzeniu mechanizmu dochodzi do mikroskopijnych zacięć, które powodują przecieranie lub załamywanie wewnętrznych taśm elastycznych. Efektem jest zanik sygnału obrazu dolnego ekranu bądź utrata komunikacji z układem dotykowym.

Drugim czynnikiem jest degradacja mikrokontrolerów dotyku Touch IC (układ scalony odpowiedzialny za interpretację sygnałów z matrycy pojemnościowej) oraz sterowników haptycznych. Układy te pracują w ograniczonej przestrzeni termicznej, ponieważ ultracienka obudowa Yoga Book nie mieści standardowego, aktywnego układu chłodzenia z wentylatorem. Odprowadzanie ciepła opiera się na pasywnych płytkach miedzianych i grafitowych, co przy długotrwałym obciążeniu może prowadzić do powstawania zimnych lutów (mikropęknięć w spoiwie lutowniczym BGA pod układami scalonymi).

Trzecią grupę stanowią uszkodzenia kontrolera zarządzania zasilaniem PMIC (układ scalony dystrybuujący napięcia do poszczególnych sekcji płyty głównej) oraz układów ładowania USB-C Power Delivery. Z uwagi na miniaturyzację, płyta główna Yoga Book jest silnie skondensowana, a wszelkie przepięcia z niesprawdzonych ładowarek natychmiast uszkadzają linie zasilające dolny panel i sensory położenia (akcelerometry i czujniki Halla odpowiadające za wykrywanie kąta otwarcia).

Procedura diagnostyczna i technologia naprawy w serwisie

Naprawa urządzeń o tak wysokim stopniu integracji wymaga specjalistycznego zaplecza laboratoryjnego i precyzyjnych narzędzi mikroelektronicznych. Diagnostyka poprzedza naprawę i przebiega według ściśle określonych etapów:

W pierwszym kroku wykonywana jest weryfikacja magistrali komunikacyjnych przy użyciu oscyloskopu cyfrowego oraz analizatora stanów logicznych. Pozwala to ustalić, czy brak reakcji klawiatury dotykowej wynika z uszkodzenia samego panelu, czy z braku odpowiedzi ze strony mostka północnego lub procesora SoC (System on Chip, scalony procesor integrujący CPU, GPU i kontrolery pamięci). Sprawdzane są stany logiczne linii RESET, INT (przerwanie) oraz zegara magistrali I2C/SPI.

Kolejnym etapem jest inspekcja torów zasilania. Pod mikroskopem stereoskopowym sprawdzane są bezpieczniki polimerowe SMD, przetwornice DC-DC generujące napięcia pomocnicze dla digitizera oraz diody zabezpieczające TVS (diody tłumiące przepięcia elektrostatyczne). W przypadku zwarć na płycie głównej stosowana jest diagnostyka termowizyjna w podczerwieni, która bezinwazyjnie wskazuje przegrzewający się komponent o niskiej rezystancji.

Gdy problem dotyczy fizycznego uszkodzenia panelu Halo lub drugiego ekranu, procedura obejmuje bezpieczny demontaż klejonej obudowy przy użyciu separatora podciśnieniowego z precyzyjną kontrolą temperatury. Zbyt wysoka temperatura mogłaby trwale zdeformować powłokę dotykową EMR lub uszkodzić ogniwa baterii litowo-polimerowej, które znajdują się bezpośrednio pod powierzchnią roboczą. Podczas montażu stosowane są wyłącznie nowe, dedykowane panele oraz fabryczne uszczelnienia termoprzewodzące.

W przypadku usterek mechanizmu obrotowego wykonujemy czyszczenie, centrowanie i regulację naciągu poszczególnych ogniw zawiasu bransoletowego, połączone z wymianą wiązki sygnałowej. Każda naprawa kończy się kalibracją powierzchni dotykowej w dedykowanym środowisku diagnostycznym, gdzie weryfikowana jest czułość na nacisk, liniowość rysowania wzdłuż krawędzi oraz poprawność działania czujników Halla przy przełączaniu między trybem laptopa, namiotu i tabletu.

Zagrożenia związane z niefachową ingerencją w konstrukcję Yoga Book

Z uwagi na brak widocznych śrub montażowych próby samodzielnego otwierania obudowy za pomocą metalowych otwieraków niemal zawsze kończą się wyszczerbieniem szklanej tafli panelu lub przecięciem taśm transmisyjnych, które przebiegają zaledwie ułamek milimetra od krawędzi korpusu. Uszkodzenie warstwy digitizera w trakcie podważania eliminuje możliwość naprawy samego złącza i wymusza wymianę całego modułu dolnego.

Poważnym zagrożeniem jest również bezpośrednie sąsiedztwo pakietu akumulatorów. W modelach Yoga Book bateria jest płaska i zajmuje niemal całą powierzchnię pod klawiaturą dotykową. Użycie nieodpowiednich narzędzi dźwigniowych stwarza ryzyko mechanicznego przebicia powłoki ogniwa, co prowadzi do gwałtownej reakcji chemicznej i nieodwracalnego spalenia płyty głównej. Z kolei nieumiejętne próby wygrzewania układów scalonych domowymi metodami skutkują odwarstwieniem laminatu płyty głównej (tzw. popcorning, zjawisko rozwarstwienia struktury PCB pod wpływem uwięzionej wilgoci).

Najczęściej zadawane pytania (FAQ)

Czy pękniętą szybkę klawiatury dotykowej można wymienić bez wymiany całej płyty głównej?
Tak. Dolny panel dotykowy stanowi osobny moduł połączony z płytą główną za pomocą taśm sygnałowych ZIF (Zero Insertion Force, złącze bezsiłowe). Płyta główna pozostaje nienaruszona, o ile odłamki szkła nie spowodowały zwarcia w elementach zasilania.

Dlaczego klawiatura dotykowa przestała wibrować, choć nadal wprowadza znaki?
Za wibracje odpowiada liniowy siłownik rezonansowy LRA (Linear Resonant Actuator) lub miniaturowy silnik ERM sterowany osobnym układem scalonym przetwornika haptycznego. Brak wibracji wskazuje na zużycie mechaniczne samego siłownika, przerwę w obwodzie zasilania cewki lub błąd kontrolera haptyki na płycie głównej.

Czy po wymianie dolnego ekranu w modelu dwuekranowym konieczna jest ponowna kalibracja rysika?
Tak. Każdy nowy panel dotykowy posiada indywidualne odchyłki pojemnościowe i indukcyjne. Po montażu przeprowadzana jest pełna kalibracja matrycy digitizera, aby wyeliminować błędy paralaksy (rozbieżności między punktem przyłożenia końcówki rysika a wyświetlanym śladem) oraz zapewnić równomierną czułość na całej powierzchni roboczej.

Co zrobić, gdy klawiatura wirtualna nie włącza się po obróceniu urządzenia w tryb laptopa?
Najczęstszą przyczyną jest usterka sensora kąta otwarcia (czujnika magnetorezystancyjnego lub żyroskopu) bądź uszkodzenie szyny sygnałowej w zawiasie. Gdy system nie otrzymuje sygnału o powrocie do pozycji klasycznego laptopa, blokuje zasilanie podświetlenia klawiatury, traktując urządzenie jak tablet.
