Funkcja czujnika Halla w laptopach konwertowalnych Yoga

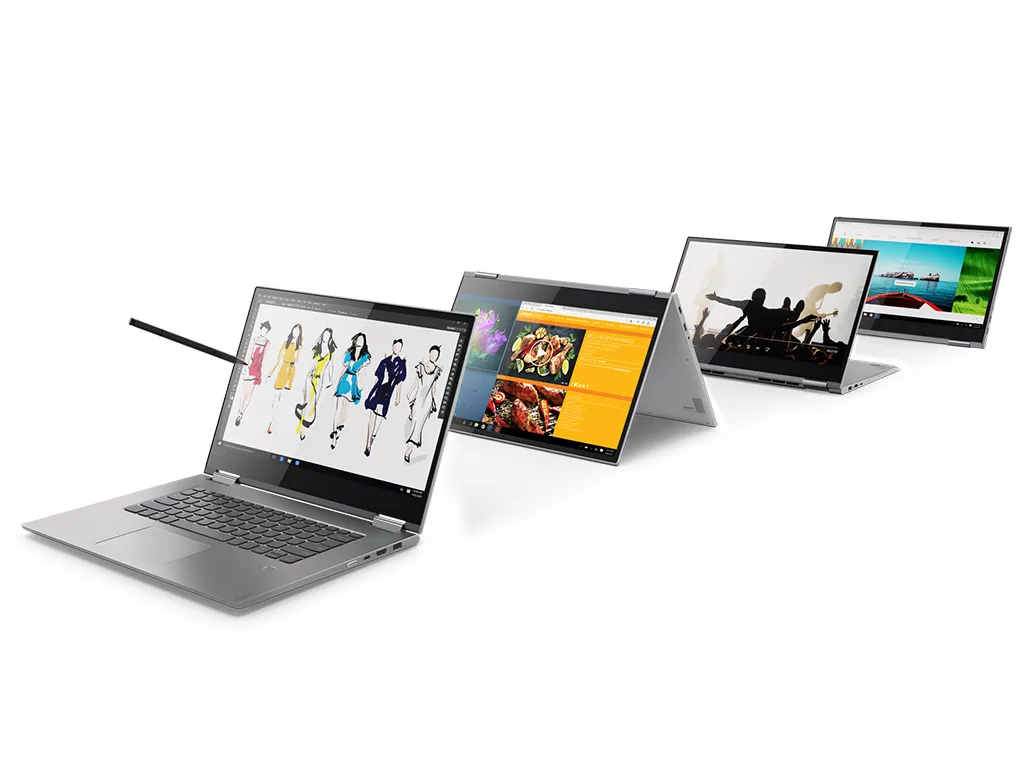

Laptopy z serii Yoga wyróżniają się konstrukcją wyposażoną w zawiasy pracujące w pełnym zakresie trzystu sześćdziesięciu stopni. Taka budowa umożliwia płynne przekształcenie klasycznego komputera przenośnego w tablet, podstawkę lub namiot. Aby system operacyjny oraz podzespoły sprzętowe mogły zareagować na fizyczne obrócenie ekranu, urządzenie musi w ułamku sekundy wykryć zmianę położenia matrycy względem jednostki zasadniczej z klawiaturą. Za tę realizację odpowiada czujnik Halla (hallotron, czyli miniaturowy sensor półprzewodnikowy reagujący na natężenie i kierunek pola magnetycznego generowanego przez magnes umieszczony w przeciwległej części obudowy).
W momencie, gdy pokrywa matrycy zbliża się do spodu obudowy lub zostaje zamknięta, hallotron zmienia stan napięciowy na swojej linii sygnałowej. Informacja ta trafia bezpośrednio do układu EC (Embedded Controller, czyli mikrokontrolera płyty głównej odpowiedzialnego za zarządzanie zasilaniem, klawiaturą, pracą wentylatorów i czujników). Układ ten przekazuje informację do systemu operacyjnego, co inicjuje odpowiednie procesy: dezaktywację fizycznej klawiatury oraz touchpada, włączenie wirtualnej klawiatury dotykowej, zablokowanie przypadkowych kliknięć pod spodem urządzenia oraz przestawienie interfejsu w tryb dotykowy. Prawidłowa współpraca czujnika, magnesu oraz układu sterującego jest fundamentem bezawaryjnej pracy każdego urządzenia z rodziny Yoga.
Typowe objawy uszkodzenia lub rozkalibrowania czujnika pola magnetycznego
Awarie w obwodzie detekcji kąta otwarcia oraz pozycji matrycy dają bardzo charakterystyczne, lecz często mylące symptomy. Usterka może mieć charakter ciągły bądź występować sporadycznie, w zależności od ułożenia obudowy i temperatury pracy podzespołów.
Najczęściej spotykane objawy nieprawidłowości w działaniu układu detekcji:
- Laptop самоistnie przechodzi w tryb tabletu podczas tradycyjnej pracy biurowej przy standardowym kącie otwarcia ekranu, co powoduje nagłe wyłączenie reakcji klawiatury i płytki dotykowej.
- Brak reakcji na pełne obrócenie ekranu o trzysta sześćdziesiąt stopni — fizyczna klawiatura pozostaje aktywna pod spodem obudowy, rejestrując przypadkowe naciśnięcia podczas trzymania komputera w dłoniach.
- Matryca gaśnie lub laptop przechodzi w stan uśpienia przy próbie otwarcia ekranu pod kątem większym niż sto osiemdziesiąt stopni, mylnie interpretując pozycję roboczą jako całkowite zamknięcie klapy.
- Automatyczna rotacja ekranu (zmiana orientacji z poziomej na pionową) przestaje działać lub ekran obraca się w nieoczekiwanych momentach na skutek błędnej korelacji danych z czujnika Halla i akcelerometru (czujnika przeciążeń mierzącego przyspieszenie grawitacyjne).
- System operacyjny zawiesza się w pętli przełączania interfejsu graficznego między trybem pulpitu a trybem dotykowym, co powoduje migotanie ikon i brak możliwości stabilnej pracy.
Przyczyny powstawania problemów z trybem tabletu
W urządzeniach hybrydowych źródło niepoprawnego działania mechanizmu przełączania może leżeć zarówno w strukturze elektronicznej płyty głównej, w elementach pasywnych obudowy, jak i w okablowaniu sygnałowym.
Fizyczne przemieszczenie lub utrata właściwości magnesu
W obudowie matrycy lub w okolicach podpórki pod nadgarstki (palmrestu) zainstalowane są neodymowe magnesy stałe. Pod wpływem uderzenia, upadku laptopa, pęknięcia plastikowych mocowań lub naprężeń wewnątrz klapy, magnes może przesunąć się poza fabryczną oś działania sensora. Zmiana odległości nawet o milimetr powoduje, że natężenie pola magnetycznego docierającego do struktury półprzewodnikowej staje się zbyt słabe, aby wywołać zmianę stanu logicznego w mikrokontrolerze.
Uszkodzenie taśmy sygnałowej lub złącza
W wielu modelach Yoga sensory pola magnetycznego oraz czujniki położenia nie są wlutowane bezpośrednio w płytę główną, lecz znajdują się na dedykowanych płytkach pomocniczych (tzw. sensor board) lub bezpośrednio w module matrycy LCD. Połączenie z płytą główną realizowane jest za pomocą elastycznej taśmy sygnałowej eDP/I2C (magistrali szeregowej służącej do komunikacji między układami scalonymi), która przechodzi przez metalowy zawias obrotowy. Wieloletnia eksploatacja i ciągłe otwieranie pokrywy prowadzą do zmęczenia materiału, mikropęknięć ścieżek miedzianych oraz przetarć izolacji, co objawia się zanikaniem sygnału pod określonym kątem.
Przepięcia i degradacja półprzewodnika na płycie głównej
Sam czujnik Halla to miniaturowy układ w obudowie SOT-23 lub DFN, zasilany najczęściej linią napięcia pomocniczego 3.3V. Zwarcia w obwodzie podświetlenia matrycy, przedostanie się cieczy w okolice zawiasów czy skoki napięcia mogą doprowadzić do uszkodzenia struktury krzemowej sensora. W takim przypadku układ wysyła na stałe sygnał wysoki lub niski, całkowicie blokując możliwość poprawnej interpretacji ułożenia komputera przez układ KBC/EC.
Konflikty oprogramowania układowego i sterowników
Zdarzają się sytuacje, w których uszkodzeniu ulega zawartość pamięci EEPROM (pamięci nieulotnej) zawierającej oprogramowanie układowe BIOS/EC, bądź dochodzi do błędu usługi zarządzającej sensorami w systemie operacyjnym (Lenovo Yoga Mode Control). Wówczas, mimo w pełni sprawnego obwodu elektrycznego, sygnał z hallotronu nie jest poprawnie przetwarzany na polecenia systemowe.
Profesjonalna diagnostyka i procedury naprawcze
Prawidłowe usunięcie usterki wymaga odróżnienia problemów czysto mechanicznych od uszkodzeń na poziomie mikrolutowania komponentów SMD (Surface Mount Device, czyli elementów montowanych powierzchniowo na płytce drukowanej).
Diagnostyka układu przełączania trybu pracy obejmuje:
- Weryfikację logiczną sygnałów na szynie danych: Odczyt rejestrów układu EC oraz weryfikacja stanów logicznych czujnika w czasie rzeczywistym przy użyciu oprogramowania diagnostycznego i oscyloskopu (przyrządu do badania przebiegów napięciowych w czasie).
- Pomiary napięć zasilania i rezystancji: Sprawdzenie linii zasilającej sensor, rezystorów podciągających (pull-up resistors) oraz integralności połączeń z masą.
- Inspekcję ciągłości wiązki sygnałowej: Testowanie przewodzenia taśmy łączącej matrycę z płytą główną pod różnymi kątami wychylenia zawiasów, co pozwala wykryć niewidoczne gołym okiem pęknięcia miedzianych żył.
- Kontrolę geometrii obudowy i pozycji magnesów: Sprawdzenie osadzenia magnesów wzbudzających wewnątrz klapy matrycy oraz dolnej obudowy.
Proces naprawczy zależy od bezpośredniej przyczyny problemu. W przypadku uszkodzenia samego elementu półprzewodnikowego wykonuje się precyzyjne wlutowanie nowego układu scalonego na płycie głównej lub wymianę płytki czujników. W przypadku uszkodzeń mechanicznych instalowana jest fabrycznie nowa taśma sygnałowa lub kalibrowane jest ułożenie magnesów neodymowych z zachowaniem fabrycznych odległości magnetycznych. Jeśli usterka wynika z błędu oprogramowania układowego, programuje się na nowo kość pamięci BIOS/EC czystym wsadem fabrycznym przy użyciu zewnętrznego programatora SPI.
Zagrożenia związane z niefachową ingerencją w obwód czujników
Próby samodzielnego wymuszenia działania trybu laptopa lub tabletu poprzez oprogramowanie blokujące czujniki są rozwiązaniem doraźnym, które nie usuwa rzeczywistej usterki sprzętowej. Z kolei próby mechanicznej naprawy niosą ze sobą wysokie ryzyko dodatkowych uszkodzeń:
Podczas rozklejania wąskich ramek matrycy w nowoczesnych modelach Yoga łatwo doprowadzić do nieodwracalnego pęknięcia panelu dotykowego lub uszkodzenia delikatnych taśm zintegrowanych ze szkłem ekranu. Samodzielne manipulowanie silnymi magnesami neodymowymi w pobliżu płyty głównej może wywołać niepożądane indukowanie prądów w sąsiednich cewkach przetwornic, a nieprawidłowe podłączenie taśmy sygnałowej pod napięciem (bez uprzedniego odłączenia baterii głównej) prowadzi z reguły do natychmiastowego spalenia linii zasilania matrycy w procesorze lub mostku hybrydowym.
Obsługa techniczna i organizacja napraw
W przypadku problemów z działaniem trybu tabletu oraz czujników położenia w urządzeniach serii Yoga, naprawa realizowana jest w modelu dojazdowym. Dojazd realizowany jest w czasie do jednej godziny na obszarze Warszawy i okolic w promieniu do czterdziestu kilometrów, a usługi świadczone są w trybie dwadzieścia cztery godziny na dobę przez siedem dni w tygodniu.
Diagnostyka poprzedza każdą naprawę. W przypadku konieczności wykonania specjalistycznych prac mikrolutowniczych lub wymiany taśm matrycy, sprzęt odbierany jest w trybie door-to-door przez kierowcę — w tym wariancie wstępna diagnoza urządzenia jest bezpłatna, a zasada braku opłat w razie braku możliwości usunięcia usterki dotyczy wyłącznie tego trybu. Czas realizacji prac z reguły nie przekracza trzech dni roboczych, a na czas trwania procedury zapewniany jest bezpłatny laptop zastępczy, wydawany bez kaucji i bez limitu czasowego. Do wszelkich napraw wykorzystywane są wyłącznie nowe podzespoły, a wykonane usługi objęte są gwarancją na okres do dwunastu miesięcy. Rozliczenie dokumentowane jest poprzez fakturę bez VAT.
Często zadawane pytania (FAQ)
Czy uszkodzony czujnik Halla może rozładowywać baterię w wyłączonym laptopie?
Tak. Jeśli czujnik ulegnie zwarciu lub zawiesi się w stanie pośrednim, mikrokontroler EC może stale oczekiwać na zmianę sygnału, nie przechodząc w stan głębokiego uśpienia (Deep Sleep). Powoduje to ciągły pobór prądu z akumulatora nawet przy pozornie wyłączonym komputerze.
Czy po wymianie taśmy matrycy konieczna jest rekonfiguracja systemu operacyjnego?
Nie. Wymiana uszkodzonej taśmy sygnałowej przywraca prawidłowy przepływ sygnałów elektrycznych na poziomie sprzętowym. System operacyjny oraz dedykowane usługi sterujące automatycznie rozpoznają prawidłowe stany logiczne bez konieczności reinstalacji oprogramowania.
Dlaczego klawiatura nie wyłącza się po obróceniu ekranu, mimo że obraz rotuje prawidłowo?
Za rotację obrazu odpowiada w głównej mierze akcelerometr (mierzący kąt nachylenia względem grawitacji), natomiast za blokadę klawiatury i touchpada odpowiada bezpośrednio czujnik Halla reagujący na zbliżenie klapy do dolnej obudowy. Jest to typowy objaw uszkodzenia obwodu magnetycznego przy sprawnych czujnikach przeciążeniowych.
Czy obecność metalowych przedmiotów lub etui z magnesem może zakłócać pracę urządzenia?
Zdecydowanie tak. Położenie laptopa na metalowej powierzchni, postawienie go na innym zamkniętym laptopie lub używanie etui z silnym zapięciem magnetycznym może aktywować hallotron i wywołać fałszywy sygnał przejścia w tryb tabletu bądź uśpienia.
