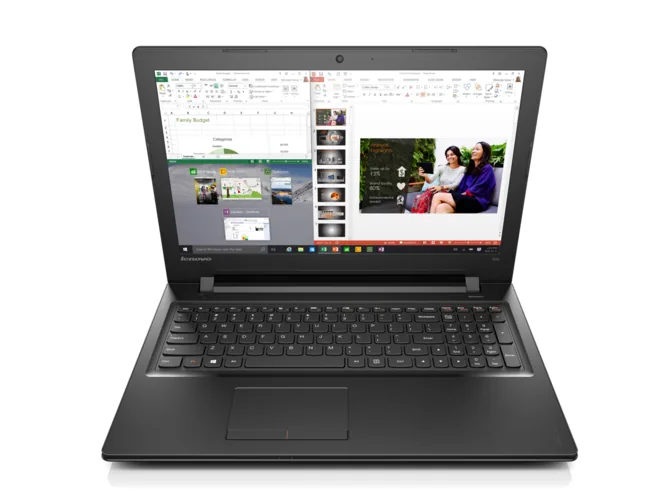

Lenovo IdeaPad 300-15IBR to popularny notebook do zastosowań biurowych, multimedialnych oraz codziennej pracy domowej. Urządzenie zostało zaprojektowane z myślą o energooszczędności i prostej obsłudze, jednak wraz z upływem lat intensywnej eksploatacji w tym modelu ujawniają się specyficzne problemy techniczne. Dotyczą one zarówno architektury zintegrowanej płyty głównej, układów zasilania, jak i mechanicznej konstrukcji obudowy. Prawidłowa identyfikacja symptomów oraz wdrożenie procedur serwisowych pozwalają na przywrócenie pełnej sprawności laptopa i zapobiegają dalszym, poważniejszym awariom.
Objawy nieprawidłowego działania w modelu IdeaPad 300-15IBR
Usterki w notebooku Lenovo IdeaPad 300-15IBR manifestują się w różny sposób, w zależności od tego, który blok funkcjonalny uległ degradacji. W codziennej praktyce serwisowej obserwujemy powtarzalne zespoły objawów wskazujące na konkretne uszkodzenia.
- Brak reakcji na włącznik: notebook nie uruchamia się, nie świecą diody LED (ang. Light Emitting Diode, dioda elektroluminescencyjna), a wentylator nie podejmuje pracy. Urządzenie nie reaguje na podłączenie sprawnego zasilacza.
- Włączanie bez obrazu: po naciśnięciu przycisku zasilania zapalają się diody sygnalizacyjne, słychać pracę dysku lub obrót wentylatora, lecz matryca LCD (ang. Liquid Crystal Display, wyświetlacz ciekłokrystaliczny) pozostaje całkowicie ciemna i nie wyświetla logo startowego.
- Wyłamywanie zawiasów i pękanie obudowy: podczas otwierania lub zamykania pokrywy ekranu dochodzi do rozszerzania się szczeliny w dolnej obudowie (tzw. dolny kadłubek lub dolna wanna), trzasków oraz unoszenia się ramki matrycy. Z czasem może to doprowadzić do uszkodzenia taśmy sygnałowej lub samej matrycy.
- Zawieszanie się systemu operacyjnego i powolna praca: długi czas uruchamiania systemu, zacinanie się kursora myszy oraz błędy typu BSOD (ang. Blue Screen of Death, niebieski ekran błędu informujący o krytycznym zatrzymaniu systemu).
- Przegrzewanie i głośna praca układu chłodzenia: obudowa w okolicach wylotu powietrza staje się gorąca, a wentylator stale pracuje na maksymalnych obrotach lub wydaje metaliczne dźwięki tarcia.
- Brak ładowania baterii: wskaźnik w systemie informuje o podłączonym zasilaczu, lecz stan naładowania ogniw nie wzrasta lub ładowanie przerywa się przy delikatnym poruszeniu wtykiem.
Przyczyny i techniczne warianty usterek
Specyfika konstrukcyjna modelu IdeaPad 300-15IBR determinuje rodzaje uszkodzeń, z jakimi mamy do czynienia podczas diagnostyki laboratoryjnej.
Architektura procesora SoC i uszkodzenia sekcji zasilania
W modelu tym zastosowano energooszczędne procesory zintegrowane w architekturze SoC (ang. System on a Chip, układ scalony integrujący procesor główny, kontroler pamięci oraz układ graficzny w jednej krzemowej strukturze). Taka budowa oznacza, że jakiekolwiek zwarcie w szynach zasilających procesor bezpośrednio zagraża całemu układowi scalonemu. Do częstych usterek należą przebicia tranzystorów MOSFET (ang. Metal-Oxide Semiconductor Field-Effect Transistor, polowy tranzystor z izolowaną bramką pracujący w przetwornicy napięcia) w głównej linii zasilania 19 V oraz uszkodzenia kondensatorów ceramicznych MLCC (ang. Multi-Layer Ceramic Capacitor, wielowarstwowy kondensator ceramiczny). Uszkodzony element powoduje zwarcie do masy, co skutkuje zadziałaniem zabezpieczeń zasilacza i całkowitą blokadą startu płyty głównej.
Degradacja zawartości pamięci flash SPI i firmware BIOS
Kolejną typową usterką w Lenovo IdeaPad 300-15IBR jest uszkodzenie lub rozproszenie danych w układzie pamięci SPI Flash (ang. Serial Peripheral Interface Flash Memory), przechowującej firmware BIOS/UEFI (ang. Basic Input/Output System / Unified Extensible Firmware Interface, podstawowy system wejścia-wyjścia sterujący procedurą startową komputera). Objawia się to procedurą POST (ang. Power-On Self-Test, wstępny test sprzętowy wykonywany przy każdym uruchomieniu) zatrzymaną w nieskończonej pętli. Płyta pobiera stały, niewielki prąd, diody sygnalizacyjne świecą, lecz układ sterujący nie inicjuje wyświetlania obrazu.
Zużycie mechaniczne gniazda DC-IN oraz uszkodzenia mocowań zawiasów
Gniazdo zasilania DC-IN (złącze wejściowe prądu stałego) w tym modelu jest połączone z płytą główną za pomocą dedykowanej wiązki przewodów. W wyniku ciągłego naprężania kabla zasilacza dochodzi do pęknięcia wewnętrznych blaszek stykowych lub wykruszenia plastikowego pinu centrującego. Z kolei zawiasy matrycy osadzone są w mosiężnych tulejkach gwintowanych, wtopionych w plastikową strukturę obudowy. Z biegiem czasu smar w zawiasach twardnieje, zwiększając opór mechaniczny, co prowadzi do wyrywania tulejek z tworzywa sztucznego i rozwarstwiania obudowy.
Niestabilność nośników danych i degradacja past termoprzewodzących
Fabryczne konfiguracje wyposażone w tradycyjne dyski magnetyczne HDD (ang. Hard Disk Drive) wykazują po latach obecność tzw. bad sectorów (uszkodzonych sektorów powierzchni magnetycznej, które uniemożliwiają poprawny odczyt i zapis danych). Towarzyszy temu wysychanie pasty termoprzewodzącej na bazie silikonu, która traci swoje właściwości przewodzenia ciepła pomiędzy rdzeniem procesora a miedzianym radiatorem, prowadząc do zjawiska thermal throttlingu (automatycznego obniżania taktowania zegara procesora w celu ochrony przed przegrzaniem).
Procedury diagnostyczne i przebieg naprawy
W naszym serwisie proces naprawczy opiera się na precyzyjnych procedurach pomiarowych oraz montażowych. Wieloletnie doświadczenie serwisu obejmujące ponad 20 lat pracy z elektroniką przenośną i ponad 10 000 urządzeń pozwala na szybkie zlokalizowanie źródła problemu bez konieczności kosztownej wymiany całej płyty głównej.
Diagnostyka elektroniczna płyty głównej
Prace rozpoczynamy od pomiarów rezystancji względem masy na wszystkich głównych cewkach przetwornic napięć (linii 3,3 V, 5 V, 1,05 V, zasilania pamięci RAM oraz rdzenia CPU). W przypadku wykrycia zwarcia stosujemy próbę zwarciową z wykorzystaniem zasilacza laboratoryjnego z regulacją ograniczenia prądowego oraz kamery termowizyjnej, która bezbłędnie wskazuje nagrzewający się, uszkodzony element półprzewodnikowy. Uszkodzone tranzystory, kontrolery przetwornic PWM (ang. Pulse-Width Modulation, sterowniki modulacji szerokości impulsów) oraz elementy pasywne wymieniamy przy użyciu stacji lutowniczych na gorące powietrze (hot-air) i mikroskopów stereoskopowych.
Programowanie pamięci BIOS/KBC
W sytuacji braku obrazu przy prawidłowych napięciach zasilania wykonujemy wylutowanie kości pamięci flash lub podłączamy się bezpośrednio programatorem sprzętowym. Wgrywamy czysty, zweryfikowany wsad BIOS z wyczyszczonym regionem ME (ang. Management Engine, podsystem zarządzania zintegrowany w mostku procesora), co przywraca prawidłową komunikację pomiędzy układem KBC (ang. Keyboard Controller / Embedded Controller, mikrokontroler zarządzający klawiaturą, zasilaniem i włącznikiem) a procesorem.
Regeneracja mocowań zawiasów i wymiana elementów mechanicznych
W przypadku uszkodzeń mechanicznych obudowy stosujemy dwuskładnikowe żywice epoksydowe o wysokiej odporności na ścinanie, którymi na nowo osadzamy wyrwane tuleje gwintowane w korpusie dolnym oraz klapie matrycy. Równolegle przeprowadzamy regulację siły docisku zawiasów, co zmniejsza naprężenia przenoszone na plastik podczas codziennego otwierania laptopa. Jeśli gniazdo DC-IN lub taśma sygnałowa eDP (ang. embedded DisplayPort, cyfrowy interfejs przesyłu obrazu do matrycy) uległy uszkodzeniu, montowane są wyłącznie nowe podzespoły, co eliminuje ryzyko nawrotu usterki.
Konserwacja układu chłodzenia i modernizacja sprzętowa
Każda naprawa płyty głównej lub konserwacja obejmuje demontaż radiatora, dokładne wymycie starej, skamieniałej pasty termoprzewodzącej alkoholem izopropylowym (IPA) oraz nałożenie nowej pasty o wysokim współczynniku przewodzenia ciepła (W/mK). Łożysko wentylatora jest czyszczone z kurzu i włókien. W przypadku wolno działających egzemplarzy rekomendujemy montaż dysku SSD (ang. Solid-State Drive, nośnik półprzewodnikowy oparty na pamięciach flash) w miejsce wysłużonego dysku talerzowego oraz optymalizację pamięci operacyjnej RAM (ang. Random Access Memory), co zapewnia wielokrotne przyspieszenie działania systemu.
Dobre praktyki i ryzyka związane z samodzielną naprawą
Próby samodzielnego usuwania awarii w modelu Lenovo IdeaPad 300-15IBR bez odpowiedniego zaplecza technicznego często prowadzą do powiększenia skali uszkodzeń. Poniżej zestawiono najczęstsze błędy popełniane podczas niefachowych ingerencji:
- Otwieranie obudowy bez odłączenia baterii wewnętrznej: manipulowanie śrubokrętem lub taśmami sygnałowymi przy podłączonej baterii grozi przypadkowym zwarciem linii zasilania matrycy (zazwyczaj 19 V) z liniami sygnałowymi procesora, co prowadzi do nieodwracalnego spalenia struktury SoC.
- Używanie klejów błyskawicznych typu cyjanoakryl do naprawy zawiasów: kleje tego typu są kruche i nie wytrzymują sił dźwigni działających na zawiasy. Dodatkowo opary cyjanoakrylu powodują powstawanie białego nalotu na elementach elektronicznych i mogą uszkodzić powłoki matrycy.
- Niewłaściwy dobór śrub montażowych: wkręcenie zbyt długiej śruby w niewłaściwe gniazdo prowadzi do przewiercenia plastiku obudowy na wylot lub przebicia ścieżek na laminacie płyty głównej.
- Stosowanie przewodzących past termoprzewodzących: nałożenie zbyt dużej ilości pasty zawierającej cząstki metaliczne wokół odsłoniętego rdzenia procesora może doprowadzić do zwarcia mikroelementów SMD (ang. Surface Mount Device, elementy montowane powierzchniowo) umieszczonych bezpośrednio na krzemie.
Organizacja obsługi serwisowej
W trosce o sprawność realizacji zleceń zapewniamy dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km. Czynności serwisowe prowadzimy w trybie 24/7. W zależności od charakteru problemu naprawa może odbyć się bezpośrednio w miejscu użytkowania sprzętu lub w trybie door-to-door, w którym kierowca odbiera urządzenie do szczegółowej diagnostyki laboratoryjnej. W trybie door-to-door diagnoza laptopa jest całkowicie bezpłatna.
Do wszystkich prac wykorzystujemy wyłącznie nowe części zamienne, co pozwala na objęcie wykonanych napraw gwarancją do 12 miesięcy. Czas realizacji czyszczenia oraz przyspieszania systemu z reguły zamyka się w 24 godzinach, natomiast naprawa bardziej złożonych usterek elektronicznych płyty głównej z reguły nie przekracza 3 dni. Na cały okres trwania procedury naprawczej udostępniamy bezpłatny laptop zastępczy, bez kaucji i limitu czasowego. Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter awarii na to pozwala.
Najczęściej zadawane pytania (FAQ)
Czy po wyłamaniu zawiasów w Lenovo IdeaPad 300-15IBR konieczna jest wymiana całej obudowy?
W większości przypadków nie ma konieczności zakupu nowej obudowy. Stosujemy zaawansowaną rekonstrukcję punktów mocowania za pomocą chemoutwardzalnych żywic technicznych połączoną z poluzowaniem siły docisku zawiasów. Taka naprawa przywraca pełną sztywność konstrukcji i jest trwalsza niż fabryczny plastik.
Czy opłaca się wymienić dysk HDD na SSD w tym modelu?
Zdecydowanie tak. Zastosowanie szybkiego dysku półprzewodnikowego SSD ze złączem SATA eliminuje wąskie gardło transferu danych. System operacyjny oraz aplikacje biurowe uruchamiają się wielokrotnie szybciej, a samo urządzenie staje się bardziej odporne na wstrząsy podczas przenoszenia.
Co oznacza, że laptop włącza się, ale ekran pozostaje czarny?
W modelu IdeaPad 300-15IBR ten symptom najczęściej wskazuje na błąd zawartości pamięci flash BIOS lub uszkodzenie zasilania jednego z bloków procesora SoC. Wymaga to wykonania pomiarów oscyloskopowych oraz ewentualnego przeprogramowania kości pamięci w dedykowanym programatorze.
Jakie części zamienne są montowane podczas naprawy?
Do wszystkich prac serwisowych wykorzystujemy wyłącznie nowe komponenty – w tym nowe gniazda zasilania, taśmy matrycy, klawiatury, wentylatory oraz układy scalone. Nie stosujemy podzespołów używanych ani elementów pochodzących z demontażu zużytych urządzeń.
