Lenovo IdeaPad 320S-14IKB-80X400D1GE — dostępność części zamiennych

Specyfika konstrukcyjna Lenovo IdeaPad 320S-14IKB i zapotrzebowanie na podzespoły

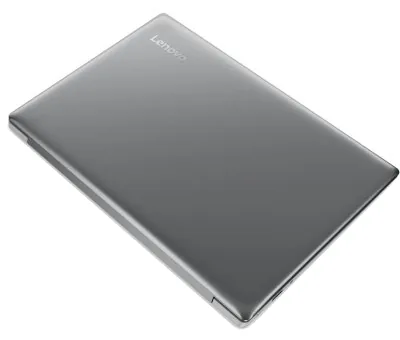

Model Lenovo IdeaPad 320S-14IKB o oznaczeniu kodowym 80X400D1GE to smukły, czternastocalowy laptop z segmentu urządzeń mobilnych, łączący cechy klasycznego notebooka biurowego z kompaktową formą. Zastosowanie niskonapięciowych procesorów, matrycy o wąskich ramkach oraz zintegrowanego układu zasilania pozwoliło na uzyskanie zwartej bryły obudowy. Taka miniaturyzacja wiąże się jednak z określoną architekturą wewnętrzną, w której część elementów podlega naturalnemu zużyciu eksploatacyjnemu, a inne są narażone na uszkodzenia mechaniczne.

W codziennej praktyce serwisowej zapotrzebowanie na części zamienne do tego modelu wynika z dwóch głównych czynników: starzenia się chemicznego i termicznego komponentów oraz naprężeń fizycznych powstających podczas otwierania i zamykania pokrywy ekranu. W miarę upływu lat użytkownicy stają przed koniecznością wymiany podzespołów, aby przywrócić pierwotną wydajność i stabilność pracy urządzenia. Kluczową kwestią pozostaje dobór odpowiednich elementów, które są w pełni zgodne z dokumentacją techniczną oraz unikalnymi rewizjami płyt głównych stosowanymi w tej konkretnej serii.

Prawidłowa identyfikacja wersji sprzętowej ma fundamentalne znaczenie. Oznaczenie 80X400D1GE precyzuje dokładną konfigurację fabryczną, co eliminuje ryzyko zamówienia niekompatybilnych taśm sygnałowych, zasilaczy czy modułów chłodzenia. Jako niezależny serwis zajmujący się wyłącznie urządzeniami marki Lenovo, posiadający ponad 20 lat doświadczenia i ponad 10 000 wykonanych napraw, stosujemy wyłącznie nowe podzespoły, co gwarantuje pełną stabilność operacyjną urządzenia po zakończeniu procedury naprawczej.

Dostępność i warianty kluczowych elementów wymiennych

Struktura podzespołów w Lenovo IdeaPad 320S-14IKB dzieli się na elementy zintegrowane bezpośrednio na laminacie oraz moduły w pełni demontowalne. Zrozumienie tej różnicy pozwala precyzyjnie określić ścieżkę regeneracji lub wymiany uszkodzonego modułu.

Elementy kadłubka i mechanizmy zawiasów

Jednym z najczęściej poszukiwanych podzespołów do modelu 320S-14IKB są elementy obudowy, w szczególności klapa matrycy (obudowa górna ekranu) oraz palmrest (górna część kadłubka zintegrowana z klawiaturą). W tym modelu zastosowano konstrukcję, w której mosiężne tuleje gwintowane są wprasowane w plastikowe gniazda. W wyniku ciągłej pracy zawiasów o fabrycznie wysokim oporze dochodzi do wyłamywania mocowań.

Dostępność nowych elementów obudowy obejmuje:

• pokrywy tylne ekranu w fabrycznych wersjach kolorystycznych wraz z prowadnicami anten bezprzewodowych,
• ramki przednie matrycy (bezel mocowany na taśmę strukturalną i zatrzaski),
• zawiasy lewe i prawe o odpowiednio dobranej sile docisku,
• dolne pokrywy obudowy (dolna wanna) z otworami wentylacyjnymi i stopkami gumowymi,
• palmresty z fabrycznie zgrzaną klawiaturą w układzie europejskim.

Matryce LCD i taśmy sygnałowe eDP

W wariancie 80X400D1GE montowane były czternastocalowe ekrany w technologii IPS (In-Plane Switching, technologia zapewniająca szerokie kąty widzenia i wierne odwzorowanie barw) lub TN (Twisted Nematic), ze złączem eDP (Embedded DisplayPort, 30-pinowy standard przesyłu sygnału wideo). Dostępność nowych paneli ciekłokrystalicznych jest stabilna, co pozwala na bezproblemową wymianę rozbitego lub zalanego wyświetlacza. Wraz z panelem często zachodzi potrzeba wymiany taśmy sygnałowej eDP, która ulega przetarciu w przelotce zawiasu, powodując migotanie obrazu lub zanik podświetlenia LED.

Układ zasilania, akumulatory i gniazda DC-IN

Bateria litowo-jonowo-polimerowa zastosowana w tym modelu ulega z czasem degradacji pojemnościowej (zjawisko utraty zdolności gromadzenia ładunku elektrycznego na skutek cykli ładowania i procesów chemicznych). Wymiana na nowy, fabrycznie świeży pakiet ogniw przywraca pełną mobilność laptopa. Istotnym komponentem podlegającym zużyciu jest również gniazdo zasilania (DC-IN jack). W modelu IdeaPad 320S-14IKB gniazdo to występuje w formie modułu na przewodzie ze złączem wpinanym w płytę główną lub jako element lutowany powierzchniowo, co ułatwia jego wymianę w przypadku wyrobienia styków wewnętrznych.

Układ chłodzenia: wentylatory i radiatory

Moduł termiczny składa się z miedzianego ciepłowodu (heatpipe, rurka cieplna odprowadzająca ciepło z rdzenia procesora za pomocą przemiany fazowej cieczy) połączonego z radiatorem oraz wentylatora promieniowego. Z biegiem czasu dochodzi do zużycia łożyska ślizgowego wentylatora, co objawia się terkotaniem, wibracjami lub całkowitym zablokowaniem rotora. Nowe wentylatory dedykowane do tej konkretnej obudowy są powszechnie dostępne, co umożliwia natychmiastowe przywrócenie prawidłowego przepływu powietrza.

Płyty główne i komponenty lutowane (BGA)

W przypadku poważnych awarii elektronicznych, takich jak zwarcia w głównej linii zasilania lub uszkodzenia mostu hybrydowego PCH (Platform Controller Hub, układ scalony integrujący kontrolery wejścia/wyjścia), istnieje możliwość wymiany kompletnej płyty głównej lub wymiany pojedynczych układów scalonych. Na płycie znajdują się także wlutowane pamięci operacyjne RAM oraz kontrolery przetwornic napięcia, które w warunkach laboratoryjnych mogą być precyzyjnie wymieniane za pomocą stacji lutowniczych BGA (Ball Grid Array, montaż powierzchniowy za pomocą siatki kulek ze spoiwa lutowniczego).

Procedura doboru komponentów i proces diagnostyczno-naprawczy

Prawidłowe przeprowadzenie naprawy wymaga zachowania procedur inżynieryjnych, które zapobiegają wtórnym uszkodzeniom wrażliwych układów scalonych. W strukturze serwisowej cały proces przebiega według ściśle określonych etapów.

Pierwszym krokiem jest weryfikacja oznaczeń fabrycznych FRU (Field Replaceable Unit, unikalny numer identyfikacyjny części zamiennej stosowany w nomenklaturze technicznej Lenovo). Pozwala to na precyzyjne odnalezienie podzespołu o identycznej charakterystyce elektrycznej i mechanicznej. Diagnoza poprzedza naprawę — w ramach procedury weryfikowany jest stan linii zasilających, spójność oprogramowania układowego BIOS/UEFI (podstawowy system wejścia/wyjścia zarządzający komunikacją sprzętową) oraz parametry termiczne pod pełnym obciążeniem syntetycznym.

Naprawa sprzętowa realizowana jest w środowisku zabezpieczonym przed wyładowaniami elektrostatycznymi ESD (Electrostatic Discharge, zjawisko nagłego przepływu prądu między obiektami o różnych potencjałach, mogące uszkodzić strukturę krzemową procesorów). Podczas instalacji nowych części wykonujemy następujące czynności:

• demontaż uszkodzonego modułu przy użyciu precyzyjnych narzędzi zapobiegających deformacji tworzywa,
• oczyszczenie powierzchni stykowych i usunięcie zestarzałych interfejsów termicznych,
• montaż nowego podzespołu i kalibracja mechaniczna (np. regulacja siły docisku zawiasów w obudowie),
• aplikacja nowych past termoprzewodzących o wysokim współczynniku przewodzenia ciepła oraz termopadów o odpowiedniej gęstości,
• testy obciążeniowe i weryfikacja poprawności działania szyn sygnałowych pod nadzorem oprogramowania diagnostycznego.

Czas realizacji naprawy z reguły nie przekracza 3 dni roboczych w przypadku konieczności sprowadzenia specyficznych komponentów obudowy, natomiast procedury takie jak czyszczenie, konserwacja układu chłodzenia czy przyspieszanie działania systemu zamykają się w czasie do 24 godzin. Na wykonane usługi oraz zamontowane nowe elementy udzielana jest gwarancja do 12 miesięcy.

Ryzyka związane z nieprofesjonalnym doborem i samodzielną wymianą części

Samodzielne próby zamawiania i montażu części zamiennych do Lenovo IdeaPad 320S-14IKB często prowadzą do nieodwracalnych uszkodzeń sprzętu. Wynika to z subtelnych różnic konstrukcyjnych oraz konieczności posiadania specjalistycznych narzędzi.

Najczęstsze błędy i zagrożenia obejmują:

• Niewłaściwy dobór matrycy LCD: Zakup panelu o innym standardzie komunikacji (np. 40-pin zamiast 30-pin) lub z niekompatybilnym protokołem regulacji jasności podświetlenia PWM (Pulse-Width Modulation). Skutkuje to brakiem obrazu lub niemożnością ściemnienia ekranu.
• Wymiana klawiatury bez zgrzewarki do plastiku: W modelu 320S klawiatura jest fabrycznie wtapiana w palmrest za pomocą kilkudziesięciu plastikowych nitów. Próby jej wciskania lub klejenia uniwersalnymi spoiwami prowadzą do zapadania się klawiszy, blokowania mechanizmu nożycowego oraz deformacji powierzchni roboczej.
• Niedopasowanie śrub montażowych: Zastosowanie zbyt długiej śruby w niewłaściwym otworze gwintowanym przebija strukturę palmrestu na wylot lub powoduje zwarcie ścieżek sygnałowych biegnących w warstwach laminatu płyty głównej.
• Montaż używanych lub regenerowanych baterii: Zastosowanie ogniw z nieznanego źródła niesie ryzyko niestabilności napięciowej, co w skrajnych przypadkach może doprowadzić do uszkodzenia układu ładowania KBC/EC (Embedded Controller, mikrokontroler zarządzający m.in. klawiaturą, zasilaniem i stanami uśpienia płyty).
• Brak odłączenia zasilania bateryjnego przed manipulacją taśmą matrycy: Podłączanie taśmy eDP przy obecnym napięciu podtrzymującym na płycie głównej natychmiastowo pali bezpiecznik linii podświetlenia, a często również niszczy kontroler graficzny zintegrowany w procesorze.

Organizacja obsługi serwisowej w modelu mobilnym

Obsługa zgłoszeń dotyczących naprawy i wymiany części w laptopach Lenovo realizowana jest w wygodnym modelu dojazdowym. Zapewniamy dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km. W przypadku drobnych prac modernizacyjnych większość usterek usuwamy podczas pierwszej wizyty bezpośrednio w miejscu wskazanym przez klienta.

Jeżeli charakter uszkodzenia wymaga zastosowania aparatury pomiarowej, stacji lutowniczych czy precyzyjnego wklejania elementów obudowy, sprzęt jest odbierany przez kierowcę w trybie door-to-door (odbiór od klienta, transport do zaplecza technologicznego i zwrot po wykonaniu procedur). W tym trybie diagnoza laptopa jest całkowicie bezpłatna, a w przypadku rezygnacji z naprawy lub braku technicznej możliwości jej przeprowadzenia obowiązuje zasada braku opłat za weryfikację. Na cały czas trwania naprawy zapewniany jest bezpłatny laptop zastępczy, przekazywany bez kaucji i bez limitu czasowego, co pozwala zachować ciągłość pracy.

Często zadawane pytania (FAQ)

Czy do modelu IdeaPad 320S-14IKB można zamontować matrycę o wyższej rozdzielczości lub z lepszym pokryciem barw?
Tak, konstrukcja płyty głównej i przepustowość 30-pinowego złącza eDP pozwalają na instalację kompatybilnych matryc IPS o rozdzielczości Full HD i wierniejszym odwzorowaniu przestrzeni barwnej sRGB niż fabryczne panele podstawowe. Wymaga to jednak precyzyjnego doboru parametru EDID (Extended Display Identification Data, struktura danych przekazująca do karty graficznej parametry monitora), aby płyta główna prawidłowo rozpoznała panel.

Czy po wyłamaniu zawiasów konieczna jest wymiana całej obudowy na nową?
W przypadku nienaruszonej struktury zewnętrznej istnieje możliwość mechanicznej rekonstrukcji gniazd gwintowanych przy użyciu polimerów przemysłowych wraz z obowiązkową regulacją i poluzowaniem siły docisku samych zawiasów. Jeśli jednak doszło do pęknięcia tworzywa zewnętrznego klapy lub palmrestu, montujemy fabrycznie nowy element obudowy w celu zachowania idealnej estetyki i sztywności konstrukcji.

Jakie dyski twarde i pamięci RAM można zastosować jako części wymienne w wariancie 80X400D1GE?
Model ten posiada jedno gniazdo pamięci RAM SODIMM DDR4 (Small Outline Dual In-line Memory Module, standard modułów pamięci o zredukowanych wymiarach), które umożliwia rozbudowę pojemności operacyjnej. W zakresie pamięci masowej laptop obsługuje szybkie dyski SSD M.2 NVMe (Non-Volatile Memory Express, protokół komunikacyjny zoptymalizowany dla pamięci flash korzystający z magistrali PCIe) oraz tradycyjne nośniki 2,5 cala SATA III, co pozwala na jednoczesne przyspieszenie odczytu danych i powiększenie przestrzeni dyskowej.

Czy części używane do naprawy są nowe i objęte ochroną gwarancyjną?
Wszystkie montowane przez nas podzespoły — od matryc, przez baterie i klawiatury, aż po wentylatory i elementy pasywne — są fabrycznie nowe i nigdy nie pochodzą z demontażu czy odzysku. Na każdą wymienioną część oraz wykonaną usługę montażową udzielana jest gwarancja do 12 miesięcy.
