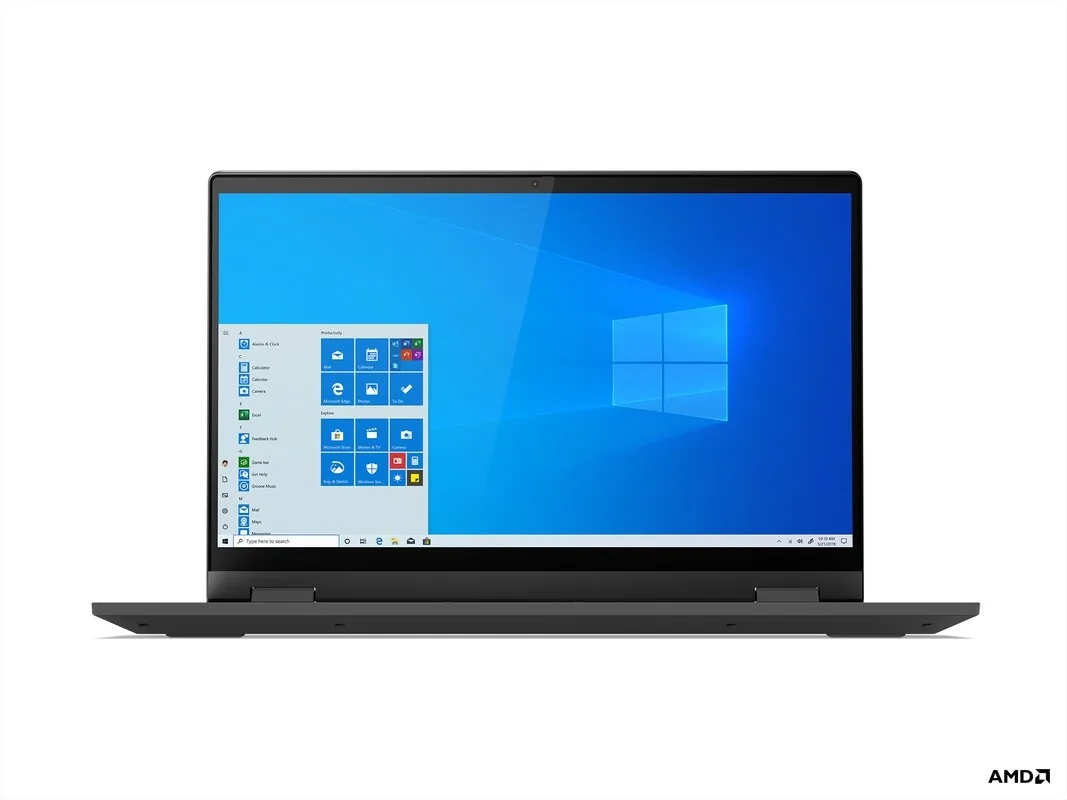

Lenovo IdeaPad Flex 5 CB — diagnostyka i typowe punkty awaryjności

Kontekst konstrukcyjny i objawy usterek w laptopach Lenovo IdeaPad Flex 5 CB

Seria Lenovo IdeaPad Flex 5 CB (Chromebook) to urządzenia konwertowalne typu 2 w 1, które łączą funkcjonalność klasycznego laptopa z mobilnością tabletu sterowanego dotykowo. Zastosowanie zawiasów pracujących w pełnym zakresie 360 stopni oraz praca pod kontrolą zoptymalizowanego środowiska ChromeOS determinują specyfikę eksploatacji tych maszyn. Intensywne otwieranie, zamykanie oraz obracanie ekranu w tryb namiotu lub tabletu wywołuje znaczne naprężenia mechaniczne w obrębie obudowy, a zintegrowana architektura płyty głównej stawia konkretne wyzwania przed diagnostyką elektroniczną.

Użytkownicy modeli Flex 5 CB zgłaszają zróżnicowane symptomy awarii. Wśród problemów o podłożu mechanicznym najczęściej obserwuje się opór lub nienaturalne trzaski podczas manipulacji pokrywą matrycy, rozchodzenie się połówek obudowy w okolicach dolnych narożników ekranu, a także wyłamywanie punktów mocowania zawiasów. W sferze wyświetlania obrazu typowe objawy to migotanie podświetlenia przy zmianie kąta nachylenia, zanik obrazu w określonych pozycjach ekranu, brak reakcji na dotyk (uszkodzenie digitizera, czyli warstwy dotykowej) lub samoistne rejestrowanie fałszywych dotknięć, określane w żargonie technicznym jako ghost touch.

W warstwie zasilania i działania samej płyty głównej symptomy obejmują brak reakcji na wciśnięcie włącznika, cykliczne restarty na logo startowym, brak ładowania baterii przez złącza USB typu C, a także komunikaty błędu wskazujące na uszkodzenie systemu operacyjnego lub pamięci masowej (takie jak ChromeOS is missing or damaged). Każdy z tych objawów wymaga precyzyjnej weryfikacji laboratoryjnej, ponieważ zbliżone zachowanie sprzętu może wynikać zarówno z degradacji oprogramowania układowego, jak i zwarcia na liniach zasilających płyty głównej.

Typowe punkty awaryjności i przyczyny usterek w modelach Flex 5 CB

Wieloletnia praktyka serwisowa pozwala wyodrębnić newralgiczne punkty konstrukcyjne modelu IdeaPad Flex 5 CB, które podlegają najszybszemu zużyciu lub uszkodzeniom zmęczeniowym. Wśród nich dominują cztery główne obszary:

• Układ zawiasów i mocowania w klapie matrycy: Zawiasy o dużym oporze obrotowym przenoszą znaczne siły na plastikowe gniazda z mosiężnymi tulejami gwintowanymi (insertami). Z biegiem czasu tworzywo sztuczne ulega zmęczeniu i pęka, co prowadzi do oderwania zawiasu od klapy, a w konsekwencji do punktowego nacisku na krawędź matrycy LCD i jej pęknięcia.
• Wiązka matrycy i taśma transmisyjna eDP (embedded DisplayPort): Przewody sygnałowe oraz zasilające podświetlenie i digitizer przechodzą przez wnętrze ruchomego zawiasu. Wielotysięczne cykle zginania mogą prowadzić do mikropęknięć żył miedzianych, przetarcia ekranowania elektromagnetycznego lub powstawania zwarć między linią zasilania wysokiego napięcia podświetlenia a liniami danych.
• Kontrolery zasilania USB-C Power Delivery i porty komunikacyjne: Laptopy te są ładowane wyłącznie przez symetryczne porty USB typu C. Układy scalone zarządzające negocjacją napięć ładowania (układy Power Delivery) oraz tranzystory MOSFET (klucze przełączające napięcia) w torze zasilania są bezpośrednio narażone na przepięcia z sieci elektroenergetycznej, uszkodzenia spowodowane nieoryginalnymi zasilaczami oraz mechaniczne wyłamania pinów wewnątrz gniazda.
• Zintegrowana pamięć eMMC lub wlutowane układy SSD NVMe: W wielu konfiguracjach Chromebooków nośnik danych jest na stałe przylutowany do laminatu płyty głównej w obudowie BGA (Ball Grid Array — typ montażu powierzchniowego za pomocą kulek cynowych). Wyczerpanie limitu cykli zapisu komórek pamięci flash lub uszkodzenie kontrolera nośnika uniemożliwia uruchomienie systemu operacyjnego i wymaga zaawansowanej ingerencji w strukturę płyty.
• Układy wbudowanego kontrolera EC (Embedded Controller): Odpowiadają za procedurę startową, kontrolę temperatur, mapowanie klawiatury i zarządzanie energią. Uszkodzenie wsadu pamięci EC lub uszkodzenie termiczne samego układu powoduje całkowite unieruchomienie platformy.

Procedury diagnostyczne i przebieg naprawy w niezależnym serwisie

Właściwa diagnoza poprzedza każdą ingerencję naprawczą i stanowi podstawę doboru odpowiednich procedur technicznych. W przypadku modeli Lenovo IdeaPad Flex 5 CB proces ten jest podzielony na etapy dedykowane poszczególnym blokom funkcjonalnym laptopa.

Diagnostyka toru zasilania i sekcji głównej

Proces rozpoczyna się od inspekcji optycznej pod mikroskopem stereoskopowym w celu wykrycia ewentualnych śladów zalania cieczą, korozji elektrochemicznej lub pęknięć mechanicznych komponentów. Następnie wykonywane są pomiary rezystancji względem masy na wszystkich głównych cewkach przetwornic napięć (linii zasilania 3.3V, 5V, pamięci RAM, mostu oraz procesora). Wykrycie niskiej rezystancji pozwala zlokalizować gałąź zasilania dotkniętą zwarciem.

W przypadku zwarć w linii głównej (zasilanie główne, tzw. szyna B+) stosuje się próbę zwarciową z wykorzystaniem regulowanego zasilacza laboratoryjnego oraz kamery termowizyjnej. Obraz termiczny precyzyjnie wskazuje grzejący się element — może to być uszkodzony kondensator ceramiczny MLCC (wielowarstwowy kondensator ceramiczny), przebity tranzystor MOSFET lub uszkodzony układ scalony przetwornicy. Naprawa polega na wylutowaniu uszkodzonego komponentu i wlutowaniu fabrycznie nowego podzespołu przy zachowaniu odpowiedniego profilu temperaturowego stacji lutowniczej.

Regeneracja i wzmacnianie mocowań mechanicznych

Uszkodzenia zawiasów w laptopach konwertowalnych nie powinny być usuwane poprzez wymianę samej klapy na element używany o nieznanej historii naprężeń. Stosujemy procedurę rekonstrukcji gniazd montażowych przy użyciu dwuskładnikowych spoiw żywicznych o podwyższonej odporności na ścinanie oraz mechanicznego odciążenia mechanizmu zawiasu. Każdy zawias jest precyzyjnie regulowany pod kątem siły docisku, aby zapewnić płynny ruch skrzydła matrycy bez nadmiernego obciążania struktury obudowy.

Naprawa modułu wyświetlacza i panelu dotykowego

Jeżeli diagnostyka wykaże uszkodzenie taśmy transmisyjnej eDP, podzespół ten jest wymieniany na nowy, dedykowany element fabryczny. W sytuacji, gdy uszkodzeniu uległa sama matryca lub zintegrowany z nią digitizer, weryfikowana jest dostępność modułu zespolonego. Ze względu na konstrukcję ekranu Flex 5 CB wymiana realizowana jest kompleksowo, co pozwala zachować pełną czułość dotyku oraz wyeliminować ryzyko rozwarstwienia ekranu.

Interwencje w obrębie oprogramowania układowego i pamięci flash

Błędy inicjalizacji środowiska ChromeOS często wynikają z uszkodzenia integralności wsadu pamięci SPI flash (kości przechowującej oprogramowanie bazowe). Wykorzystując programatory sprzętowe, odczytujemy zawartość kości, weryfikujemy sumy kontrolne, a w razie konieczności wgrywamy czysty, zweryfikowany wsad. W przypadku uszkodzeń sprzętowych zintegrowanych kości pamięci masowej eMMC/UFS przeprowadzana jest wymiana układu w technologii BGA przy użyciu dedykowanych sit i kulek lutowniczych ze stopu o odpowiedniej charakterystyce termicznej.

Dobre praktyki eksploatacyjne i błędy przy próbach samodzielnej naprawy

Specyfika laptopów konwertowalnych wymaga wyrobienia odpowiednich nawyków użytkowych, które znacząco redukują ryzyko przedwczesnych awarii. Warto pamiętać o kilku fundamentalnych zasadach:

• Równomierne otwieranie pokrywy: Ekran powinien być zawsze otwierany poprzez chwyt za centralną część górnej krawędzi, a nie za jeden z narożników. Podnoszenie laptopa za róg matrycy wywołuje asymetryczne siły skręcające, które są bezpośrednią przyczyną wyłamywania lewego lub prawego zawiasu.
• Ostrożność przy zasilaczach uniwersalnych: Zastosowanie tanich zasilaczy USB-C pozbawionych stabilizacji napięcia i odpowiednich filtrów przeciwprzepięciowych jest jedną z głównych przyczyn uszkodzeń układów Power Delivery oraz przebicia tranzystorów wejściowych na płycie głównej.
• Unikanie domowych metod klejenia obudów: Samodzielne próby łączenia wyłamanych zawiasów za pomocą klejów cyjanoakrylowych (typu kropelka) zazwyczaj kończą się trwałym zanieczyszczeniem mechanizmu zawiasu, uniemożliwiając późniejszą profesjonalną rekonstrukcję, a opary kleju mogą doprowadzić do zmatowienia powłok matrycy LCD.
• Ryzyko zwarcia przy demontażu: Konstrukcja Lenovo IdeaPad Flex 5 CB wymaga odłączenia baterii głównej przed jakąkolwiek manipulacją przy taśmie matrycy. Próba wypięcia lub wpięcia taśmy eDP przy podłączonym akumulatorze prowadzi do natychmiastowego zwarcia linii zasilania podświetlenia do linii procesora, co skutkuje trwałym uszkodzeniem układu SoC (System on Chip — zintegrowany procesor z mostkiem).

Organizacja obsługi serwisowej w systemie mobilnym

Obsługa urządzeń z serii Lenovo IdeaPad realizowana jest w modelu dojazdowym. Dojazd serwisanta następuje w czasie do 1 godziny na obszarze Warszawy oraz okolic w promieniu 40 km. Zgłoszenia przyjmowane są w trybie całodobowym (24/7), co umożliwia szybką reakcję w przypadku nagłych awarii sprzętu wykorzystywanego do pracy lub nauki.

Większość usterek o charakterze programowym, podstawowych problemów z konfiguracją lub prostych wymian modułowych usuwamy podczas pierwszej wizyty bezpośrednio w lokalizacji klienta. W przypadku skomplikowanych awarii elektronicznych płyty głównej, konieczności lutowania układów BGA lub wieloetapowej rekonstrukcji mocowań mechanicznych, sprzęt jest odbierany przez kierowcę i przekazywany do zaawansowanej diagnostyki laboratoryjnej.

Darmowa diagnoza dotyczy wyłącznie laptopa w trybie door-to-door, gdy urządzenie jest odbierane przez naszego kierowcę. Jeśli po przedstawieniu wyników weryfikacji i planu naprawy realizacja nie dojdzie do skutku w tym trybie, obowiązuje zasada, zgodnie z którą brak wykonania naprawy oznacza brak opłat za samą weryfikację warsztatową. Do każdej naprawy warsztatowej oferowany jest bezpłatny laptop zastępczy na cały czas trwania procedury, bez kaucji i bez limitu czasowego. Całkowity czas realizacji naprawy z reguły nie przekracza 3 dni, natomiast zabiegi konserwacyjne układu chłodzenia oraz czyszczenie i przyspieszanie realizowane są w czasie do 24 godzin. Wszystkie procedury opierają się wyłącznie na nowych komponentach, a wykonane usługi objęte są gwarancją do 12 miesięcy. Rozliczenie dokumentowane jest poprzez fakturę bez VAT.

Pytania i odpowiedzi (FAQ)

Czy pęknięty zawias w Lenovo IdeaPad Flex 5 CB oznacza konieczność wymiany całej obudowy?
Nie zawsze. W większości przypadków uszkodzeniu ulegają plastikowe punkty kotwiczenia mosiężnych tulei gwintowanych wewnątrz klapy matrycy lub dolnego korpusu. Stosujemy zaawansowaną procedurę chemiczno-mechanicznej rekonstrukcji gniazd mocujących wraz z regulacją siły oporu samego zawiasu. Pozwala to na przywrócenie pełnej sztywności konstrukcji bez konieczności kosztownej wymiany całych elementów obudowy.

Komunikat „ChromeOS is missing or damaged” pojawia się przy każdym uruchomieniu. Co to oznacza?
Taki komunikat wskazuje na uszkodzenie logiczne struktury systemu ChromeOS lub fizyczną awarię wbudowanej pamięci masowej eMMC/NVMe. W pierwszej kolejności wykonuje się próbę przywrócenia oprogramowania za pomocą oficjalnego nośnika odzyskiwania. Jeśli proces kończy się błędem wejścia/wyjścia (I/O error), problem leży po stronie kontrolera pamięci lub samych kości flash na płycie głównej, co wymaga diagnostyki mikroskopowej i pomiarów napięć zasilających szynę pamięci.

Ekran laptopa przestał reagować na dotyk, ale wyświetla obraz poprawnie. Czy trzeba wymieniać całą matrycę?
W modelach Flex 5 CB warstwa dotykowa (digitizer) jest połączona z matrycą za pomocą taśmy sygnałowej I2C/USB. Przyczyną może być przetarcie wiązki w zawiasie, uszkodzenie kontrolera dotyku na płytce elektroniki matrycy lub pęknięcie mikroskopijnych ścieżek przewodzących w szkle digitizera. Diagnostyka pozwala ustalić, czy usterka tkwi w samym przewodzie, czy konieczna jest wymiana całego modułu ekranu.

Laptop nie ładuje się przez jedno z gniazd USB-C, ale drugie działa poprawnie. Czym to jest spowodowane?
W architekturze Flex 5 CB każde złącze USB-C posiada dedykowany tor zabezpieczeń oraz linie komunikacyjne podłączone do kontrolera Power Delivery. Brak ładowania na jednym porcie zazwyczaj zwiastuje mechaniczne uszkodzenie styków wewnątrz gniazda, spalenie diod zabezpieczających TVS (tłumiących przepięcia) lub awarię przełącznika zasilania (power switch) danej gałęzi. Zaleca się szybką interwencję, aby uszkodzony port nie doprowadził do zwarcia na głównej linii zasilania płyty.
