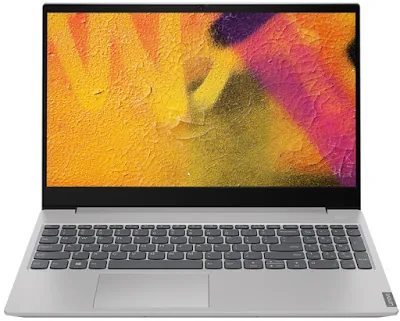

Model Lenovo IdeaPad S340-15IIL o kodzie producenta 81VW001RSP to popularny piętnastocalowy laptop codziennego użytku, wyposażony w procesor Intel Core dziesiątej generacji (architektura Ice Lake) oraz zintegrowany układ graficzny. Konstrukcja łączy w sobie smukłą obudowę z aluminiową pokrywą matrycy oraz dolnym korpusem wykonanym z tworzywa sztucznego. Choć urządzenie cechuje się dobrą kulturą pracy i zadowalającą wydajnością biurową, po pewnym czasie eksploatacji ujawniają się w nim powtarzalne problemy techniczne. Dotyczą one zarówno integralności mechanicznej obudowy, jak i stabilności elektronicznej płyty głównej oraz sekcji zasilania.
W naszym niezależnym serwisie laptopów Lenovo regularnie przyjmujemy tę jednostkę na szczegółową weryfikację stanu technicznego. Znajomość architektury tego konkretnego wariantu pozwala szybko zlokalizować źródło nieprawidłowości, niezależnie od tego, czy problem objawia się brakiem reakcji na włącznik, migotaniem ekranu przy poruszaniu klapą, czy gwałtownym wzrostem temperatur podzespołów. Każda procedura naprawcza jest poprzedzana wnikliwą analizą laboratoryjną.
Charakterystyka objawów i warianty usterek w modelu IdeaPad S340-15IIL
Usterki występujące w konstrukcji Lenovo IdeaPad S340-15IIL (81VW001RSP) można podzielić na trzy główne grupy: uszkodzenia mechaniczno-konstrukcyjne, awarie układu zasilania i ładowania oraz niestabilność termiczno-programową.
Pierwszym i najbardziej powszechnym symptomem problemów konstrukcyjnych jest opór podczas otwierania pokrywy, któremu towarzyszy charakterystyczne trzeszczenie w okolicach dolnej krawędzi ekranu. Z czasem dochodzi do rozchodzenia się krawędzi obudowy (palmrestu) oraz wypychania ramki matrycy. W skrajnych przypadkach pęknięte mocowania zawiasów wywierają bezpośredni nacisk na taśmę sygnałową eDP (embedded DisplayPort, czyli cyfrowy przewód przesyłający sygnał obrazu do ekranu) lub na sam panel ciekłokrystaliczny, co prowadzi do powstawania pasków na ekranie, zaniku podświetlenia lub całkowitego braku obrazu.
Drugą grupę stanowią anomalie związane z sekcją zasilania prądem stałym. Użytkownicy często zgłaszają brak ładowania baterii, konieczność manipulowania wtykiem zasilacza pod określonym kątem, samoczynne wyłączanie się komputera podczas podłączania ładowarki lub całkowitą martwicę płyty głównej (brak reakcji diod LED na próbę uruchomienia). W modelu tym zastosowano klasyczne gniazdo zasilania typu DC-In (Direct Current Input), które ze względu na montaż mechaniczny bywa narażone na wyłamanie pinów centralnych lub pęknięcie lutów na małej płytce zasilającej.
Trzecim wariantem są usterki układu chłodzenia oraz sekcji cyfrowej. Objawiają się one głośną pracą wentylatora na maksymalnych obrotach, powolnym działaniem systemu operacyjnego (zjawisko throttlingu termicznego, czyli celowego obniżania taktowania zegara procesora w celu ochrony przed przegrzaniem), a także zawieszaniem się urządzenia na logo startowym Lenovo. Równie często spotykamy się z problemami z pamięcią operacyjną RAM, gdzie część modułów jest wlutowana bezpośrednio w laminat płyty głównej (pamięć typu On-Board), a dodatkowy slot SO-DIMM (Small Outline Dual In-line Memory Module) ulega poluzowaniu lub degradacji.
Źródła awarii płyty głównej, zasilania i komponentów mechanicznych
Przyczyny występowania wyżej wymienionych usterek wynikają ze specyfiki konstrukcyjnej oraz naturalnego zużycia materiałów pod wpływem obciążeń cieplnych i mechanicznych:
- Naprężenia w mocowaniach zawiasów: W modelu S340-15IIL metalowe zawiasy o fabrycznie wysokim oporze obrotowym są przymocowane do mosiężnych tulei gwintowanych, które zatopiono w cienkim tworzywie sztucznym dolnej części kadłubka lub klapy. Cykliczne otwieranie i zamykanie laptopa powoduje zmęczenie materiału, kruszenie plastiku i wyrywanie gniazd gwintowanych ze struktury obudowy.
- Uszkodzenia przetwornicy głównej i linii zasilania: Na płycie głównej tego wariantu IdeaPada pracują miniaturowe tranzystory polowe typu MOSFET (Metal-Oxide Semiconductor Field-Effect Transistor, sterujące przepływem prądu) oraz kontrolery przetwornic PWM (Pulse-Width Modulation, układ modulacji szerokości impulsów generujący napięcia 3.3V, 5V i zasilanie procesora). W przypadku przepięcia sieciowego lub zwarcia w gnieździe ładowania dochodzi do przebicia pierwszego klucza wejściowego, co blokuje zasilanie całej platformy.
- Degradacja wsadu pamięci BIOS/UEFI: Pamięć nieulotna SPI Flash (układ przechowujący oprogramowanie układowe płyty głównej) w modelach z procesorami Ice Lake jest wrażliwa na nagłe odcięcia zasilania podczas aktualizacji systemowych. Skutkuje to uszkodzeniem struktury ME Region (Intel Management Engine) i objawia się długim czasem oczekiwania na inicjalizację ekranu lub brakiem startu procedury POST (Power-On Self-Test, test diagnostyczny podzespołów przed załadowaniem systemu).
- Wysychanie interfejsów termoprzewodzących: Fabryczna pasta termoprzewodząca na rdzeniu procesora traci swoje właściwości plastyczne i przewodnictwo cieplne. Kurz blokujący lamele radiatora uniemożliwia prawidłową wymianę ciepła, co prowadzi do permanentnego przegrzewania krzemowego rdzenia CPU oraz sekcji zasilania VCore.
- Awarie wlutowanej pamięci RAM: Zimne luty (pęknięcia mikroskopijnych połączeń lutowniczych pod układami BGA) pod kośćmi pamięci operacyjnej wlutowanej w płytę główną wywołują błędy niebieskiego ekranu (BSOD) z kodami błędów pamięci lub uniemożliwiają przejście procedury startowej.
Diagnostyka i metodyka naprawy modelu IdeaPad S340-15IIL
Procedura serwisowa w naszym zespole jest realizowana według ściśle określonych standardów laboratoryjnych. Wieloletnia praktyka i ponad 20 lat doświadczenia w branży serwisowej pozwalają nam precyzyjnie identyfikować mikrodefekty bez konieczności nieekonomicznej wymiany całych podzespołów.
W przypadku naprawy płyty głównej po zaniku zasilania wykonujemy następujące kroki:
- Pomiary napięć i rezystancji na cewkach: Za pomocą precyzyjnego multimetru cyfrowego oraz mikroskopu stereoskopowego sprawdzamy obecność zwarć na głównych liniach zasilania (główna linia 19V, linie Always-On 3.3V oraz 5V, zasilanie pamięci RAM i szyna rdzenia procesora).
- Próba zwarciowa z użyciem kamery termowizyjnej: Podając bezpieczne, kontrolowane napięcie z zasilacza laboratoryjnego z ograniczeniem prądowym na uszkodzoną linię, obserwujemy emisję ciepła na powierzchni laminatu. Pozwala to bezbłędnie zlokalizować przebity kondensator ceramiczny SMD (Surface Mount Device, element montowany powierzchniowo) lub uszkodzony układ scalony.
- Wymiana elementów w technologii SMD i BGA: Uszkodzone kontrolery, tranzystory MOSFET lub gniazda zasilania wylutowujemy przy użyciu stacji lutowniczych na gorące powietrze (Hot-Air) oraz stacji lutowniczych z grotem mikrofalowym, stosując wyłącznie nowe komponenty o odpowiednich parametrach prądowo-napięciowych.
- Regeneracja i przeprogramowanie kości BIOS: Jeśli problem leży w oprogramowaniu układowym, wylutowujemy pamięć SPI Flash, odczytujemy jej zawartość na zewnętrznym programatorze, czyścimy region ME i wgrywamy stabilny, fabryczny wsad binarny.
- Wyłączanie uszkodzonej pamięci wlutowanej (RAM Disable): W przypadku trwałego uszkodzenia wlutowanych kości RAM, zamiast kosztownej wymiany całej płyty, przeprowadzamy sprzętową modyfikację konfiguracji rezystorów logicznych (tzw. Straps), która informuje procesor o konieczności ignorowania wbudowanej pamięci i korzystania wyłącznie z gniazda wymiennego SO-DIMM.
W przypadku uszkodzeń mechanicznych obudowy i zawiasów stosujemy metodę rekonstrukcji strukturalnej. Wyłamane gniazda tulei gwintowanych zalewamy chemoutwardzalnymi żywicami epoksydowymi o podwyższonej odporności na ścinanie, precyzyjnie pozycjonując elementy gwintowane w osi fabrycznej. Dodatkowo dokonujemy profesjonalnej regulacji siły docisku zawiasów (luzowanie oporu nakrętek dociskowych), dzięki czemu klapa otwiera się płynnie, nie generując destrukcyjnych naprężeń w tworzywie sztucznym w przyszłości.
Podczas procedury konserwacji termicznej usuwamy zanieczyszczenia z wentylatora i radiatora, a na rdzeń procesora aplikujemy wysokiej klasy pastę termoprzewodzącą o wysokiej przewodności cieplnej (współczynnik W/mK) oraz wymieniamy termopady (elastyczne podkładki przewodzące ciepło) na sekcji zasilania.
Zagrożenia związane z niefachowymi próbami naprawy
Samodzielna próba usunięcia usterek w laptopie Lenovo IdeaPad S340-15IIL bez specjalistycznego zaplecza narzędziowego niesie za sobą wysokie ryzyko pogłębienia uszkodzeń:
Najczęstszym błędem jest klejenie pękniętych mocowań zawiasów za pomocą szybkoschnących klejów cyjanoakrylowych. Związki te nie posiadają elastyczności strukturalnej, wnikają w mechanizm obrotowy zawiasu, powodując jego zablokowanie, a opary kleju trwale niszczą powłokę matrycy oraz ścieżki na pobliskich taśmach sygnałowych.
Drugim poważnym błędem jest rozbieranie obudowy bez uprzedniego odłączenia baterii głównej od płyty głównej. W modelach ze zintegrowanym akumulatorem na złączu matrycy eDP stale obecne jest napięcie głównej linii zasilania. Wypięcie lub wpięcie taśmy matrycy pod kątem przy podłączonym akumulatorze wywołuje natychmiastowe zwarcie pinu zasilania podświetlenia z liniami sygnałowymi procesora, co skutkuje nieodwracalnym spaleniem zintegrowanego układu graficznego w strukturze CPU.
Stosowanie uniwersalnych ładowarek ze zmiennymi końcówkami prowadzi z kolei do powstawania luzów w gnieździe DC-In, iskrzenia na stykach i wypalania ścieżek zasilających na laminacie.
Organizacja obsługi serwisowej i standardy jakości
Nasz serwis funkcjonuje w elastycznym modelu obsługi dopasowanym do potrzeb użytkowników. Oferujemy bezpłatny dojazd serwisanta lub kierowcy na obszarze Warszawy i okolic w promieniu 40 km, z czasem reakcji do 1 godziny od zgłoszenia. Zlecenia realizujemy przez całą dobę, 24 godziny na dobę, 7 dni w tygodniu.
W przypadku konieczności wykonania zaawansowanych prac mikrolutowniczych lub rekonstrukcji obudowy, sprzęt jest odbierany przez naszego kierowcę w bezpiecznym trybie door-to-door. W tym wariancie diagnoza stanu technicznego jest całkowicie bezpłatna, a zasada braku opłat w razie braku możliwości wykonania naprawy dotyczy wyłącznie urządzeń przekazanych w procedurze door-to-door. Wizyta serwisanta realizującego diagnostykę lub naprawę bezpośrednio na miejscu jest usługą rozliczaną za wykonaną pracę techniczną.
Na czas trwania procedury serwisowej udostępniamy bezpłatny laptop zastępczy bez kaucji i bez limitu czasowego, co pozwala zachować ciągłość pracy. Czas wykonania naprawy elektronicznej z reguły nie przekracza 3 dni, natomiast kompleksowe czyszczenie układu chłodzenia wraz z przyspieszaniem systemu realizujemy w czasie do 24 godzin. W montażu stosujemy wyłącznie nowe komponenty elektroniczne, a na wszystkie wykonane usługi oraz wymienione części udzielamy gwarancji do 12 miesięcy. Po zakończonej naprawie wystawiamy fakturę bez VAT.
Najczęściej zadawane pytania (FAQ)
Czy po wyłamaniu zawiasu konieczna jest wymiana całej obudowy na nową?
Odpowiedź: W większości przypadków nie ma konieczności zakupu nowej obudowy. Stosowana przez nas technologia rekonstrukcji chemicznej gniazd gwintowanych w połączeniu z regulacją siły naciągu zawiasów pozwala przywrócić pełną sztywność fabryczną elementu, co stanowi rozwiązanie trwałe i bezpieczne dla matrycy.
Co oznacza, że laptop włącza się, dioda świeci, ale ekran pozostaje czarny?
Odpowiedź: Taki objaw w modelu IdeaPad S340-15IIL najczęściej wskazuje na błąd komunikacji z pamięcią RAM (wlutowaną na płycie), uszkodzenie wsadu BIOS/UEFI lub zwarcie w obwodzie zasilania pomocniczego procesora. Wymaga to wykonania pomiarów oscyloskopowych i logicznych w warunkach laboratoryjnych.
Czy po zalaniu klawiatury w tym modelu wystarczy wysuszenie urządzenia?
Odpowiedź: Samo wysuszenie jest niewystarczające. Ciecz pod wpływem obecnego napięcia z baterii wywołuje natychmiastową korozję elektrochemiczną ścieżek miedzianych oraz cynowych połączeń pod układami scalonymi. Konieczne jest bezzwłoczne odłączenie akumulatora, mycie płyty głównej w myjce ultradźwiękowej w specjalistycznym roztworze oraz inspekcja mikroskopowa pól lutowniczych.
Jak często należy przeprowadzać konserwację układu chłodzenia w Lenovo IdeaPad S340?
Odpowiedź: Ze względu na kompaktową konstrukcję radiatora zaleca się wykonywanie pełnej konserwacji termicznej (wymiana pasty termoprzewodzącej i czyszczenie komory wentylatora) raz na 12–18 miesięcy, co skutecznie zapobiega degradacji termicznej procesora.
