Charakterystyka pracy wyświetlaczy o wysokiej częstotliwości w serii Lenovo Legion

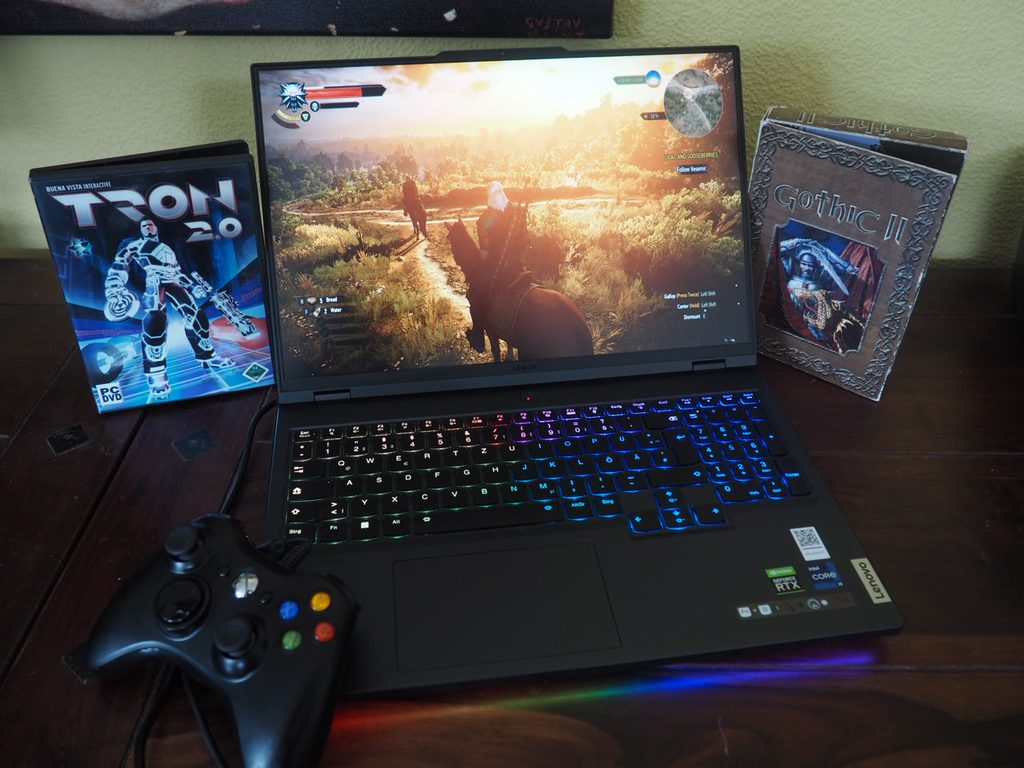

Wysokowydajne laptopy z serii Lenovo Legion projektowane są z myślą o zapewnieniu maksymalnej płynności generowanego obrazu. Jednym z kluczowych elementów wyposażenia tych konstrukcji są panele IPS o częstotliwości odświeżania rzędu 240 Hz. Częstotliwość odświeżania (parametr określający, ile razy w ciągu jednej sekundy ekran jest w stanie wyświetlić nową klatkę obrazu) wymaga zaawansowanej architektury przesyłu i przetwarzania sygnału wideo. W przeciwieństwie do standardowych paneli biurowych, matryca 240 Hz przetwarza czterokrotnie większy strumień danych w jednostce czasu, co stawia wysokie wymagania wobec wewnętrznych podzespołów sterujących.
Sygnał wideo z dedykowanego układu graficznego (GPU) lub zintegrowanego procesora graficznego trafia do panelu za pośrednictwem wieloliniowej magistrali eDP (embedded DisplayPort — standard cyfrowego interfejsu audio-wideo dedykowany do połączeń wewnętrznych w laptopach). Bezpośrednio na płytce elektroniki matrycy sygnał ten jest dekodowany przez kontroler T-Con (Timing Controller — wyspecjalizowany układ scalony odpowiadający za synchronizację czasową, generowanie sygnałów sterujących kolumnami i wierszami pikseli oraz podział pasma na poszczególne sekcje wyświetlacza). W matrycach 240 Hz moduł T-Con pracuje pod znacznym obciążeniem termicznym i elektrycznym, a jakakolwiek degradacja jego elementów składowych prowadzi do charakterystycznych anomalii wizualnych.
Uszkodzenie modułu odpowiedzialnego za synchronizację i obsługę wysokich częstotliwości odświeżania objawia się często w sposób selektywny — matryca może zachowywać pełną sprawność przy niższych parametrach pracy, a generować błędy dopiero po przełączeniu w tryb maksymalnej wydajności.
Typowe objawy niestabilności i uszkodzenia modułu odświeżania
Nieprawidłowości w torze generowania wysokiego odświeżania manifestują się na kilka powtarzalnych sposobów. Rozpoznanie konkretnego objawu pozwala na precyzyjne zawężenie obszaru usterki pomiędzy samym panelem, taśmą sygnałową a sekcją zasilania układu graficznego.
- Migotanie obrazu i poziome linie przy 240 Hz: Obraz staje się niestabilny, na ekranie pojawiają się drobne, poziome paski (artefakty synchronizacji liniowej) lub cała płaszczyzna matrycy cyklicznie przygasa. Zjawisko to często ustępuje natychmiast po ręcznym wymuszeniu niższego odświeżania w ustawieniach systemowych.
- Czarny ekran po przełączeniu w tryb wysokiej wydajności: Podczas uruchamiania gier lub aplikacji 3D, gdy mechanizm Advanced Optimus (technologia automatycznego przełączania źródła obrazu bezpośrednio na dedykowaną kartę graficzną z pominięciem układu zintegrowanego) aktywuje pełne pasmo, ekran całkowicie traci sygnał i gaśnie. Podświetlenie matrycy może pozostać aktywne, lecz brak jest treści wizualnej.
- Rozwarstwienie klatek i efekt powidoków (ghosting): Przy dynamicznym ruchu kamery w grach widoczne są wyraźne smugi lub powielone krawędzie obiektów. Wynika to z nieprawidłowego działania układu Overdrive (funkcja kompensacji czasu reakcji ciekłych kryształów poprzez dynamiczne podbijanie napięcia sterującego), zintegrowanego w kontrolerze T-Con.
- Podział ekranu na niespójne strefy: Matryce o tak wysokiej przepustowości dzielą wewnętrznie transfer danych na dwa lub cztery kanały logiczne. Awaria modułu synchronizacji prowadzi do sytuacji, w której jedna połowa ekranu wyświetla obraz z opóźnieniem, w innej jasności lub z przesunięciem fazowym względem drugiej połowy.
- Błędy sprzętowe przy zmiennej częstotliwości odświeżania: W modelach obsługujących technologie G-Sync lub FreeSync (standardy dynamicznej synchronizacji klatek generowanych przez GPU z odświeżaniem monitora) uszkodzenie modułu T-Con skutkuje rwaniem klatek (tearing), nagłymi skokami jasności (flickering) lub zawieszaniem sterownika ekranu podczas wahań płynności renderowania.
Przyczyny powstawania usterek w sekcji sterowania matrycą
Wysoka częstotliwość odświeżania wymaga dostarczenia stabilnego napięcia oraz zachowania nienagannej integralności sygnałów różnicowych. Czynniki prowadzące do degradacji modułu odświeżania w laptopach Lenovo Legion można podzielić na kilka głównych grup:
Pierwszą przyczyną jest obciążenie termiczne. W konstrukcjach gamingowych komponenty generują znaczną ilość ciepła, które częściowo przenika w okolice zawiasów oraz dolnej krawędzi obudowy matrycy, gdzie zlokalizowana jest płytka elektroniki panelu. Długotrwała praca w podwyższonej temperaturze prowadzi do degradacji kondensatorów filtrujących SMD (komponenty do montażu powierzchniowego stabilizujące zasilanie układu scalonego) oraz mikropęknięć w strukturze połączeń BGA (Ball Grid Array — typ obudowy układów scalonych z wyprowadzeniami w postaci kulek lutowniczych pod spodem) kontrolera T-Con.
Drugim istotnym czynnikiem jest zużycie mechaniczne wiązki sygnałowej eDP. Przesył sygnału 240 Hz wymaga wykorzystania 4 linii transmisyjnych (eDP 4-lane) o wysokiej częstotliwości taktowania. Każdorazowe otwieranie i zamykanie pokrywy laptopa powoduje mikroskopijne naprężenia w wielożyłowej taśmie przechodzącej przez oś zawiasu. Przetarcie ekranowania magnetycznego lub naderwanie choćby jednej pary sygnałowej powoduje gwałtowny spadek integralności danych (zwiększenie stopy błędów transmisyjnych), co uniemożliwia stabilną synchronizację przy maksymalnym paśmie.
Trzecim źródłem problemów bywają niestabilności zasilania generowane przez układy przetwornic napięcia na płycie głównej. Jeśli linie zasilające matrycę nie utrzymują nominalnych parametrów pod obciążeniem, moduł odświeżania traci stabilność zegara taktującego, co skutkuje natychmiastowym zanikiem synchronizacji obrazu.
Procedura diagnostyczna i proces naprawy w serwisie
W przypadku zaobserwowania nieprawidłowości w wyświetlaniu obrazu, w pierwszej kolejności przeprowadzana jest szczegółowa weryfikacja toru wideo. Prawidłowa diagnoza poprzedza każdą ingerencję sprzętową i pozwala wyeliminować błędy programowe, takie jak uszkodzenia profili kolorów, błędy mikrokodu VBIOS karty graficznej czy konflikty w rejestrze systemowym.
Proces diagnostyczny i naprawczy obejmuje następujące kroki techniczne:
- Weryfikacja sygnałowa na wyjściach zewnętrznych: Podłączenie zewnętrznego monitora o wysokiej częstotliwości odświeżania przez interfejs DisplayPort lub USB-C w trybie DP Alt Mode pozwala jednoznacznie ocenić, czy dedykowany procesor graficzny generuje prawidłowy sygnał bez przekłamań i artefaktów.
- Pomiary oscyloskopowe i testy linii transmisyjnych: Przy użyciu mikroskopu stereoskopowego oraz oscyloskopu cyfrowego sprawdzana jest ciągłość par różnicowych magistrali eDP, jakość sygnału zegarowego AUX (kanał pomocniczy służący do negocjacji parametrów pracy matrycy) oraz stabilność napięć zasilających logikę panelu (zazwyczaj linie zasilania kontrolera oraz sekcji podświetlenia).
- Weryfikacja i wymiana taśmy matrycy: W sytuacji wykrycia zakłóceń na liniach transmisyjnych dokonywana jest wymiana taśmy eDP na fabrycznie nowy element o odpowiedniej specyfikacji ekranowania. W konstrukcjach 240 Hz stosowanie taśm o niewłaściwej impedancji falowej uniemożliwia uzyskanie stabilnego obrazu.
- Wymiana panelu LCD wraz ze zintegrowanym modułem T-Con: W nowoczesnych matrycach laptopów moduł sterujący T-Con jest trwale zintegrowany ze szkłem panelu za pomocą połączeń COF (Chip-on-Film — montaż układu scalonego bezpośrednio na elastycznej taśmie sygnałowej połączonej z taflą szkła). W przypadku trwałego uszkodzenia krzemowej struktury kontrolera lub degradacji driverów wierszy, jedyną w pełni skuteczną i trwałą metodą naprawy jest montaż fabrycznie nowej, oryginalnej matrycy o identycznych parametrach rozdzielczości, częstotliwości odświeżania oraz przestrzeni barwowej sRGB/DCI-P3.
- Kalibracja i testy obciążeniowe: Po montażu nowego komponentu wykonywana jest weryfikacja poprawności odczytu danych EDID (Extended Display Identification Data — struktura danych przekazująca do systemu parametry techniczne monitora) oraz testy stabilności pod pełnym obciążeniem graficznym w natywnej częstotliwości 240 Hz.
Warto pamiętać, że darmowa diagnoza dotyczy wyłącznie laptopa w trybie door-to-door, gdy urządzenie jest odbierane przez kierowcę i dostarczane do centralnego punktu technicznego. W przypadku zgłoszenia realizowanego na miejscu u klienta, dojazd jest bezpłatny, natomiast sama praca diagnostyczna i techniczna serwisanta podlega standardowej opłacie.
Czego unikać przy problemach z odświeżaniem ekranu
Samodzielne próby rozwiązywania problemów z wyświetlaniem obrazu o wysokiej częstotliwości często prowadzą do powiększenia skali usterki. Poniżej zestawiono najczęstsze błędy, których należy unikać:
Niewskazane jest stosowanie nieoficjalnych programów do podkręcania matryc (tzw. custom resolution utilities) w celu wymuszenia niestabilnych częstotliwości. Próba programowego kompensowania uszkodzonego modułu może doprowadzić do termicznego uszkodzenia tranzystorów sterujących w matrycy.
Błędem jest również samodzielny demontaż ramki ekranu bez użycia odpowiednich narzędzi antystatycznych i separatorów. Współczesne panele w serii Lenovo Legion są mocowane przy użyciu specjalnych elastycznych taśm klejących (pull-tabs). Nieumiejętne podważanie obudowy grozi bezpowrotnym pęknięciem delikatnego szkła matrycy lub przerwaniem taśm COF łączących elektronikę z wyświetlaczem.
Należy także wystrzegać się zakupu używanych matryc z demontażu. Panele pracujące z parametrem 240 Hz podlegają naturalnemu procesowi starzenia termicznego. Montaż podzespołów z niepewnego źródła wiąże się z ryzykiem szybkiego powrotu objawów migotania lub problemów z nierównomiernością podświetlenia.
Organizacja obsługi technicznej i standardy serwisowe
Obsługa techniczna realizowana jest w oparciu o sprawny model logistyczny. Czas dojazdu wynosi z reguły do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km, co pozwala na szybkie zabezpieczenie sprzętu do dalszych procedur. Naprawy z zakresu toru wideo, obejmujące wymianę matrycy lub taśmy transmisyjnej, z reguły nie przekraczają 3 dni roboczych.
W procesie technologicznym wykorzystywane są wyłącznie nowe części zamienne, co gwarantuje pełną zgodność elektryczną i stabilność parametrów odświeżania. Na wykonane usługi montażowe oraz zainstalowane podzespoły udzielana jest gwarancja do 12 miesięcy. Aby wyeliminować przerwy w codziennej pracy lub rozgrywkach, na cały czas trwania procedury serwisowej udostępniany jest bezpłatny laptop zastępczy, wydawany bez konieczności wpłacania kaucji i bez limitu czasowego.
Najczęściej zadawane pytania (FAQ)
Czy uszkodzenie modułu 240 Hz oznacza konieczność wymiany całej matrycy?
W większości przypadków tak. Układ T-Con oraz moduły synchronizacji w nowoczesnych panelach są fabrycznie zintegrowane z taflą szkła za pomocą zgrzewanych taśm sygnałowych. Jeśli usterka leży bezpośrednio w strukturze kontrolera matrycy, a nie w wymiennej taśmie eDP czy sekcji zasilania płyty głównej, montaż nowego panelu jest jedynym technologicznie poprawnym rozwiązaniem.
Dlaczego ekran migocze tylko w grach, a na pulpicie działa prawidłowo?
Na pulpicie system może automatycznie redukować odświeżanie do wartości standardowych w celu oszczędzania energii, co zmniejsza obciążenie magistrali transmisyjnej. Dopiero po uruchomieniu aplikacji 3D karta graficzna przełącza panel w natywny tryb 240 Hz i aktywuje technologię G-Sync, co przy uszkodzonym module sterującym wywołuje natychmiastowe objawy niestabilności obrazu.
Czy uszkodzenie taśmy sygnałowej może uszkodzić nową matrycę?
Tak, przetarta taśma eDP może powodować zwarcia pomiędzy liniami zasilającymi wysokiego napięcia (odpowiedzialnymi za podświetlenie LED) a niskonapięciowymi liniami danych kontrolera. Z tego względu przed montażem nowego panelu zawsze przeprowadzana jest szczegółowa weryfikacja stanu wiązki przewodów.
Czy po wymianie panelu konieczna jest ponowna kalibracja kolorów?
Nowe matryce instalowane podczas naprawy posiadają fabrycznie zaprogramowane układy pamięci EEPROM z prawidłowymi profilami EDID. System operacyjny automatycznie rozpoznaje parametry panelu, przywracając pełną zgodność z fabryczną paletą barw oraz prawidłową obsługę częstotliwości 240 Hz.
