Serwis Lenovo Legion 9 — na co zwrócić uwagę

Specyfika konstrukcyjna flagowych laptopów Lenovo Legion serii 9

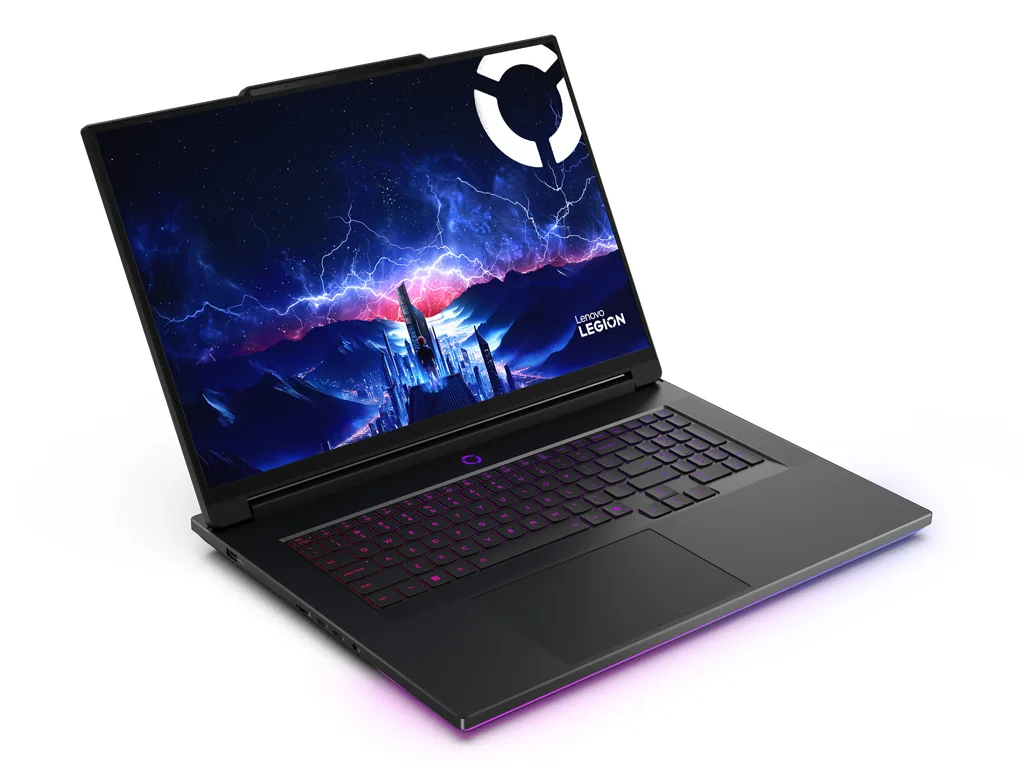

Laptopy Lenovo Legion 9 reprezentują najwyższy segment wydajnościowy w gamie przenośnych komputerów do gier i pracy z zaawansowaną grafiką. Konstrukcje te wyróżniają się zastosowaniem unikalnych materiałów, takich jak tłoczone włókno węglowe w pokrywie matrycy, a także zaawansowanych systemów chłodzenia, które łączą tradycyjne komory parowe z kompaktowymi, zintegrowanymi układami chłodzenia cieczą. Tego typu inżynieria stawia przed serwisem zupełnie inne wymagania niż standardowe laptopy z serii IdeaPad, LOQ czy nawet standardowe modele Legion z tradycyjnymi radiatorami miedzianymi.

Złożona architektura wewnętrzna oznacza, że wszelkie czynności diagnostyczne i konserwacyjne wymagają precyzyjnego podejścia. W urządzeniach tej klasy komponenty są rozmieszczone z dużą gęstością upakowania, a odwrócony montaż płyty głównej w niektórych wariantach wymusza demontaż niemal całego laptopa w celu uzyskania dostępu do układu chłodzenia czy sekcji zasilania. Doświadczenie zbierane przez ponad 20 lat oraz obsługa ponad 10 000 urządzeń wskazują, że bez znajomości specyfiki montażu obudów i taśm sygnałowych w serii Legion 9 łatwo doprowadzić do uszkodzenia delikatnych połączeń interfejsów.

Typowe objawy problemów technicznych w laptopach Legion 9

Z uwagi na bardzo wysokie limity poboru mocy procesora głównego (CPU) oraz dedykowanej karty graficznej (GPU), usterki w modelu Legion 9 najczęściej manifestują się w obszarze termiki, stabilności zasilania oraz wyświetlania obrazu. Rozpoznanie pierwszych symptomów nieprawidłowego działania pozwala na szybką reakcję i zabezpieczenie kluczowych układów scalonych przed trwałym uszkodzeniem.

Wśród najczęściej zgłaszanych objawów wyróżnia się:

• Zjawisko dławienia termicznego (thermal throttling) — nagłe spadki taktowania zegarów procesora i karty graficznej pod obciążeniem, skutkujące gwałtownym spadkiem płynności animacji w grach lub wydłużeniem czasu renderowania materiałów wideo.
• Nietypowa praca układu chłodzenia — głośny pisk miniaturowej pompy cieczy, brak załączania jednego z wentylatorów promieniowych lub ciągła praca wentylatorów na maksymalnych obrotach nawet w stanie spoczynku (tryb idle).
• Wyłączanie się lub restarty pod obciążeniem — nagłe odcięcie zasilania bez pojawienia się niebieskiego ekranu błędu (Blue Screen of Death), co zazwyczaj świadczy o zadziałaniu zabezpieczeń nadprądowych (OCP) lub termicznych (OTP) w sekcji zasilania VRM.
• Problemy z podświetleniem Mini-LED — migotanie poszczególnych stref wygaszania (local dimming), brak jednolitości podświetlenia matrycy lub artefakty graficzne (błędy renderowania obrazu w postaci pasków, kwadratów czy przekłamań kolorystycznych).
• Brak reakcji na podłączenie zasilacza o wysokiej mocy — brak ładowania baterii przez dedykowane gniazdo Slim Tip lub porty USB-C z obsługą Power Delivery.

Warianty usterek i ich potencjalne przyczyny w modelach Legion 9

Wysoka wydajność komponentów generuje duże obciążenia termomechaniczne. Płytka drukowana (PCB) oraz luty łączące układy w technologii BGA (Ball Grid Array — montaż siatką kulek lutowniczych pod układem) podlegają ciągłym cyklom nagrzewania i stygnięcia. Może to prowadzić do degradacji połączeń elektrycznych pod procesorem lub pamięciami VRAM.

Drugim istotnym czynnikiem jest degradacja interfejsów termicznych. W serii Legion 9 stosowane są fabrycznie ciekłe metale (ciekły stop galu i indu o bardzo wysokiej przewodności cieplnej) lub zaawansowane termopady zmiennofazowe (Phase Change Material — materiał zmieniający stan skupienia pod wpływem temperatury). Z czasem materiał ten może ulec utlenieniu, przemieszczeniu w wyniku naprężeń mechanicznych lub nierównomiernemu rozprowadzeniu na rdzeniu krzemowym. Skutkiem jest powstanie tak zwanych gorących punktów (hotspots), które wywołują natychmiastowe przegrzewanie rdzenia mimo relatywnie chłodnych radiatorów.

Złożoność zintegrowanego chłodzenia cieczą niesie również ryzyko powstawania mikroskopijnych zatorów w kanalikach cieczowych lub rozszczelnienia układu pod wpływem wstrząsów transportowych. Choć pętla jest fabrycznie zamknięta, jakiekolwiek ubytki cieczy dielektrycznej drastycznie obniżają zdolność odbioru ciepła z newralgicznych elementów sekcji zasilania.

Procedury diagnostyczne i metodyka naprawy

Diagnoza poprzedza każdą interwencję serwisową. W przypadku tak zaawansowanego sprzętu proces diagnostyczny opiera się na wieloetapowej weryfikacji parametrów elektrycznych i termicznych przy użyciu specjalistycznej aparatury pomiarowej.

Diagnostyka termowizyjna i analiza temperatur

Pierwszym krokiem jest uruchomienie kontrolowanych testów obciążeniowych z jednoczesnym monitorowaniem rozkładu temperatur za pomocą kamery termowizyjnej. Pozwala to na precyzyjną lokalizację przeciążonych dławików, tranzystorów MOSFET (polowych tranzystorów mocy) w sekcji zasilania oraz ocenę efektywności odprowadzania ciepła przez komorę parową. Odczytywane są szczegółowe parametry z wbudowanych sensorów temperatury rdzeni procesora, pamięci graficznej oraz mostka południowego (PCH).

Pomiary elektryczne linii zasilających

Jeżeli urządzenie nie włącza się lub restartuje, przeprowadzana jest diagnostyka torów zasilania na płycie głównej. Za pomocą mikroskopu stereoskopowego, oscyloskopu cyfrowego oraz multimetrów laboratoryjnych sprawdzana jest obecność głównych napięć systemowych: linii 19V/20V, przetwornic pomocniczych 3.3V i 5V (Always-On) oraz napięć zasilających rdzenie CPU i GPU (VCore). Pomiar rezystancji na cewkach pozwala natychmiast wykryć ewentualne zwarcia w układach scalonych.

Wymiana ciekłego metalu i konserwacja chłodzenia

Standardowe czyszczenie i przyspieszanie laptopa z reguły nie przekracza 24 godzin. W modelach Legion 9 procedura ta wymaga szczególnej staranności. Oczyszczenie powierzchni krzemowej z utlenionego ciekłego metalu odbywa się przy użyciu specjalistycznych preparatów chemicznych rozpuszczających tlenki bez uszkadzania struktury rdzenia. Zabezpieczane są elementy bierne (kondensatory SMD) wokół rdzenia za pomocą lakieru ochronnego (konformalnego) oraz nowych barier piankowych, co zapobiega wyciekowi przewodzącego stopu na płytę główną. Do odprowadzania ciepła z sekcji VRM i pamięci stosowane są nowe, dedykowane termopady o precyzyjnie dobranej grubości i twardości Shore'a.

Programowanie układów BIOS i KBC

W przypadku błędów inicjalizacji, braku obrazu na matrycy lub problemów z zarządzaniem zasilaniem weryfikowany jest wsad pamięci SPI Flash (układ przechowujący oprogramowanie układowe BIOS/UEFI) oraz mikrokontrolera KBC (Keyboard Controller — układ sterujący zasilaniem, klawiaturą i wentylatorami). Uszkodzone lub zniekształcone dane w sekcji ME Region (Management Engine) są korygowane poprzez programowanie w zewnętrznym programatorze układów scalonych.

Na co uważać: zagrożenia związane z samodzielnymi próbami ingerencji

Konstrukcja laptopa Lenovo Legion 9 nie wybacza błędów montażowych. Samodzielne próby rozbiórki, czyszczenia lub wymiany pasty termoprzewodzącej niosą ze sobą wysokie ryzyko poważnych uszkodzeń:

• Zwarcie ciekłym metalem — ciekły metal jest doskonałym przewodnikiem prądu. Przypadkowe rozlanie chociażby mikroskopijnej kropli na płytę główną przy braku odłączonej baterii skutkuje natychmiastowym spaleniem linii zasilania procesora lub uszkodzeniem mostka PCH.
• Uszkodzenie taśm matrycy Mini-LED i podświetlenia RGB — laptopy Legion posiadają rozbudowane systemy oświetlenia krawędziowego i podświetlenia klawiszy, połączone bardzo cienkimi taśmami FPC (Flexible Printed Circuit). Niewłaściwe podważenie złącza ZIF (Zero Insertion Force) trwale niszczy gniazdo na płycie głównej.
• Nierównomierny docisk chłodzenia — komora parowa i zintegrowana sekcja cieczowa wymagają zachowania ścisłej kolejności dokręcania śrub dociskowych zgodnie z oznaczeniami numerycznymi na ramce. Niewłaściwy montaż powoduje skrzywienie powierzchni styku, wyszczerbienie rdzenia krzemowego (układy bez obudowy ochronnej — tzw. bare die) lub brak kontaktu termicznego na tranzystorach MOSFET.
• Użycie niewłaściwych materiałów termicznych — zastąpienie ciekłego metalu standardową pastą silikonową prowadzi do natychmiastowego przegrzewania podzespołów, natomiast zastosowanie zbyt grubych termopadów uniemożliwia prawidłowy styk komory parowej z rdzeniem GPU.

Organizacja obsługi serwisowej i standardy realizacji

Wszystkie naprawy realizowane są z wykorzystaniem wyłącznie nowych komponentów, co zapewnia stabilność parametrów pracy urządzeń wysokiej klasy. Naprawa bardziej skomplikowanych uszkodzeń elektronicznych z reguły nie przekracza 3 dni. Na wykonane usługi udzielana jest gwarancja do 12 miesięcy.

W przypadku konieczności przeprowadzenia zaawansowanych prac na płycie głównej lub oczekiwania na podzespoły, zapewniany jest bezpłatny laptop zastępczy na cały czas naprawy, bez kaucji i limitu czasowego. Pozwala to na zachowanie ciągłości pracy lub nauki bez przestojów związanych z wyłączeniem głównego komputera z użytku.

Zgłoszenia obsługiwane są przez serwis dojazdowy działający 24/7. Kierowca lub serwisant dociera na miejsce w czasie do 1 godziny na terenie Warszawy i okolic w promieniu 40 km. W przypadku wyboru trybu door-to-door, w którym sprzęt jest odbierany przez kierowcę, diagnoza urządzenia jest w pełni bezpłatna, a zasada braku opłat w przypadku braku możliwości usunięcia usterki obowiązuje bezpośrednio w tym modelu obsługi. W przypadku bezpośredniej wizyty serwisanta na miejscu praca diagnostyczna i naprawcza jest płatna zgodnie z zakresem wykonanych czynności, podczas gdy sam dojazd pozostaje bezpłatny. Wszelkie rozliczenia dokumentowane są poprzez wystawienie faktury bez VAT.

Często zadawane pytania (FAQ)

Czy w modelu Legion 9 można zastąpić fabryczny ciekły metal tradycyjną pastą termoprzewodzącą?
Zdecydowanie nie jest to zalecane. Układ chłodzenia w modelu Legion 9 został zaprojektowany z myślą o bardzo wysokim współczynniku przewodzenia ciepła, jaki oferuje ciekły stop metali. Zastosowanie zwykłej pasty, nawet o podwyższonej przewodności, spowoduje niemal natychmiastowe osiąganie limitów termicznych (ponad 95-100 stopni Celsjusza) i drastyczny spadek wydajności w trybach wysokiego obciążenia.

Jak często należy przeprowadzać konserwację układu chłodzenia w laptopie Lenovo Legion 9?
Przy intensywnym użytkowaniu urządzenia do gier lub pracy renderingowej zaleca się profilaktyczną weryfikację stanu układu chłodzenia oraz oczyszczenie radiatorów z kurzu co 10–12 miesięcy. Wymiana ciekłego metalu i materiałów zmiennofazowych powinna być przeprowadzana wtedy, gdy odczyty diagnostyczne wskazują na wzrost temperatur w spoczynku lub wyraźne różnice temperatur pomiędzy poszczególnymi rdzeniami procesora (tzw. core delta przekraczająca 10-15 stopni).

Czy usterka zintegrowanej pompki chłodzenia cieczą oznacza konieczność wymiany całej płyty głównej?
Nie. Zintegrowany moduł chłodzenia cieczą stanowi oddzielny element mechaniczno-hydrauliczny zintegrowany z radiatorem i komorą parową. W przypadku awarii silnika pompy, rozszczelnienia lub zablokowania przepływu cieczy wymieniany jest kompletny moduł termiczny bez konieczności ingerencji w strukturę samej płyty głównej, o ile przegrzanie nie doprowadziło wcześniej do uszkodzenia układów BGA.

Jakie objawy wskazują na uszkodzenie podświetlenia matrycy Mini-LED w serii Legion?
Głównymi symptomami uszkodzenia kontrolera podświetlenia strefowego są: nierównomierne plamy jasności na ciemnym tle, brak podświetlenia w określonych partiach ekranu (np. pionowe pasy), zauważalne opóźnienie w rozjaśnianiu fragmentów obrazu lub całkowite wygaszanie ekranu przy przełączaniu trybów HDR. W takich sytuacjach weryfikacji wymaga zarówno taśma sygnałowa eDP (Embedded DisplayPort), jak i przetwornica zasilająca diody LED na płycie matrycy.
