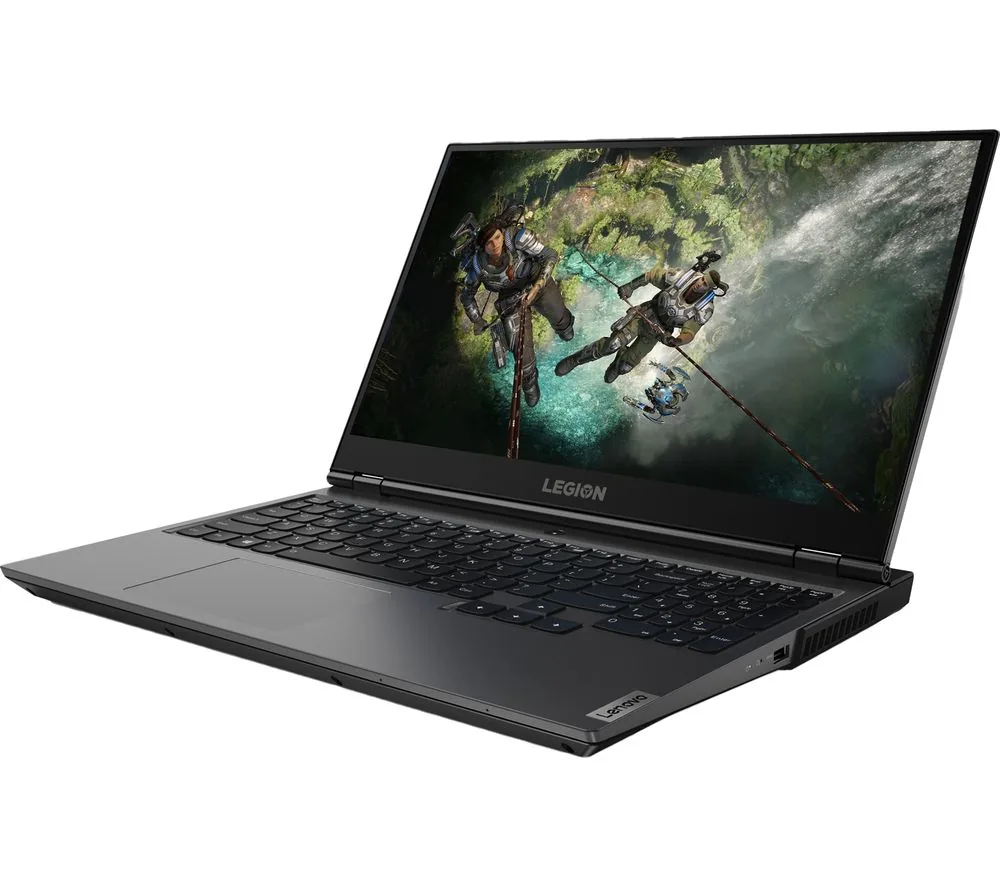

Lenovo Legion 5P AMD 4900H — dostępność części zamiennych

Specyfika konstrukcyjna Lenovo Legion 5P z procesorem AMD Ryzen 9 4900H

Model Lenovo Legion 5P z procesorem AMD Ryzen 9 4900H to wysokowydajna jednostka zaprojektowana z myślą o wymagających grach oraz zaawansowanych obliczeniach graficznych. Wyposażenie tego wariantu w ośmiordzeniowy procesor o wysokim współczynniku TDP (Thermal Design Power, czyli ilość ciepła wydzielana przez układ, którą układ chłodzenia musi rozproszyć) oraz dedykowaną kartę graficzną wymagało od producenta zastosowania dedykowanych rozwiązań inżynieryjnych. Konstrukcja opiera się na rozbudowanym systemie chłodzenia Legion Coldfront, specyficznych przetwornicach napięcia oraz unikalnych elementach obudowy, co bezpośrednio przekłada się na kwestię doboru elementów serwisowych.

Podczas codziennej, intensywnej eksploatacji urządzenia tego typu są narażone na znaczne obciążenia termiczne oraz mechaniczne. Wraz z upływem czasu użytkownicy stają przed koniecznością wymiany zużywających się podzespołów, takich jak wentylatory, akumulatory czy klawiatury, bądź usunięcia awarii wynikających z uszkodzeń mechanicznych i przepięć elektrycznych. Pozyskanie odpowiednich komponentów do tej konkretnej rewizji sprzętowej wymaga precyzyjnej weryfikacji oznaczeń fabrycznych, ponieważ poszczególne konfiguracje serii Legion mogą różnić się między sobą detalami montażowymi.

Dostępność kluczowych komponentów do układu chłodzenia Legion Coldfront

Układ chłodzenia w modelu Legion 5P z procesorem AMD 4900H stanowi jeden z najbardziej newralgicznych elementów konstrukcji. Odprowadzanie energii cieplnej z dwóch mocno obciążonych układów scalonych wymaga zachowania pełnej sprawności całego modułu. Do najczęściej poszukiwanych i wymienianych elementów chłodzenia należą:

• Wentylatory promieniowe (wentylatory typu blower, czyli turbiny tłoczące powietrze przez gęste ożebrowanie radiatora) — pracują z wysokimi prędkościami obrotowymi, co prowadzi do naturalnego zużycia łożysk ślizgowych lub hydrodynamicznych. Dostępność fabrycznie nowych wentylatorów do tej platformy jest stabilna, jednak kluczowe jest rozróżnienie jednostki chłodzącej procesor (CPU) od jednostki dedykowanej dla układu graficznego (GPU), które różnią się profilem łopatek, średnicą wylotu oraz kształtem metalowych kołnierzy mocujących.
• Zintegrowany moduł radiatora z rurkami cieplnymi (heatpipe, czyli miedziane rurki wypełnione cieczą roboczą, przekazujące ciepło na zasadzie parowania i skraplania) — wymiana całego bloku radiatora bywa konieczna w przypadku jego rozszczelnienia, odkształcenia w wyniku upadku lub utlenienia powierzchni stykowych. Dostęp do nowych bloków chłodzenia jest zapewniony, przy czym wersje przeznaczone dla procesorów AMD posiadają specyficzny rozstaw śrub dociskowych wokół gniazda procesora, inny niż w modelach z układami innych architektur.
• Materiały termoprzewodzące — w tej serii stosuje się specjalistyczne termopady (elastyczne taśmy przewodzące ciepło, wypełniające przestrzeń między pamięciami VRAM, sekcją zasilania a radiatorem) o ściśle określonej grubości, a także pasty termoprzewodzące o wysokiej przewodności cieplnej. Dobór właściwej grubości termopadów ma krytyczne znaczenie dla prawidłowego docisku rdzenia krzemowego do płyty chłodzącej.

Matryce, taśmy sygnałowe i elementy toru wideo

Seria Legion 5P charakteryzuje się zastosowaniem ekranów o podwyższonych parametrach odświeżania obrazu oraz szerokim pokryciu przestrzeni barwnej. W przypadku uszkodzenia mechanicznego panelu ciekłokrystalicznego lub problemów z wyświetlaniem obrazu, dobór części zamiennej musi uwzględniać następujące elementy:

• Panel IPS (In-Plane Switching, czyli technologia wyświetlacza zapewniająca szerokie kąty widzenia i wierne odwzorowanie kolorów) — matryce montowane w tych laptopach wykorzystują wąskie ramki oraz złącza sygnałowe o podwyższonej przepustowości. Dostępność nowych, fabrycznych paneli o wysokiej częstotliwości odświeżania oraz odpowiedniej jasności jest ciągła. Ważne jest dopasowanie matrycy ze zgodnym interfejsem eDP (Embedded DisplayPort, czyli cyfrowy standard połączenia płyty głównej z panelem LCD) o odpowiedniej liczbie linii sygnałowych (np. 40-pin dla paneli o wyższej częstotliwości odświeżania).
• Taśma matrycy (kabel eDP łączący płytę główną z panelem wyświetlacza) — narażona na przetarcia i mikropęknięcia w strefie zawiasu. Ze względu na przesyłanie sygnałów o wysokiej częstotliwości, taśmy te posiadają wielowarstwowe ekranowanie zapobiegające zakłóceniom elektromagnetycznym. Części te są dostępne jako dedykowane wiązki przewodów.
• Moduł podświetlenia logo na klapie matrycy — specyficzny dla linii Legion 5P element wizualny zintegrowany z obudową górną, zasilany dedykowaną linią z obwodu matrycy.

Podzespoły zasilania, sekcja VRM i komponenty płyty głównej

Płyta główna laptopa z procesorem AMD Ryzen 9 4900H zawiera rozbudowaną sekcję zasilania VRM (Voltage Regulator Module, czyli zespół przetwornic regulujących napięcie dostarczane do procesora i pamięci). Awaria zasilania nie zawsze oznacza konieczność wymiany całej płyty głównej, ponieważ wiele podzespołów poziomu komponentowego jest w pełni dostępnych:

• Tranzystory MOSFET oraz układy DrMOS (zintegrowane sterowniki i tranzystory mocy o wysokiej sprawności energetycznej) — podlegają dużym obciążeniom prądowym. Na rynku dostępna jest pełna baza fabrycznie nowych elementów półprzewodnikowych stosowanych w sekcjach zasilania procesora i karty graficznej.
• Kontrolery ładowania i zasilania głównego (układy typu PWM/Charger) — układy scalone odpowiedzialne za dystrybucję napięcia z gniazda ładowania do poszczególnych linii zasilających oraz zarządzanie pracą akumulatora. Wymiana tych elementów przywraca pełną funkcjonalność płyty bez konieczności kosztownej wymiany całego laminatu.
• Gniazdo zasilania prostokątne typu Slim Tip — specyficzne złącze przystosowane do przesyłania prądów o wysokim natężeniu. Dostępne są zarówno całe wiązki gniazda montowane na przewodzie ze złączem wpinanym w płytę, jak i elementy montowane powierzchniowo.
• Akumulatory litowo-polimerowe — fabrycznie nowe pakiety ogniw o dedykowanej pojemności są w stałej dostępności, co pozwala na pełne przywrócenie mobilności urządzenia po degradacji fabrycznego akumulatora.

Elementy mechaniczne obudowy, zawiasy i klawiatury TrueStrike

Obudowa Legion 5P łączy elementy z tworzywa sztucznego oraz stopów metali, zapewniając odpowiednią sztywność konstrukcji. W przypadku zużycia eksploatacyjnego lub upadku wymianie podlegają:

• Zawiasy matrycy oraz mocowania gwintowane — zawiasy o odpowiednio dobranym oporze zapewniają stabilność ekranu. Wymiana zużytych zawiasów zapobiega wyłamywaniu gniazd montażowych w obudowie dolnej (lower case) oraz klapie matrycy (top cover). Dostępność tych elementów konstrukcyjnych jest wysoka.
• Klawiatura TrueStrike z białym lub wielostrefowym podświetleniem — charakteryzuje się głębokim skokiem klawiszy oraz technologią anti-ghosting (mechanizm zapobiegający blokowaniu rejestracji jednoczesnego wciśnięcia wielu klawiszy). W modelu tym klawiatura jest zintegrowana z górną częścią obudowy (palmrestem) za pomocą plastikowych zgrzewów. W procesie serwisowym możliwa jest wymiana samego modułu klawiatury przy użyciu dedykowanych metod montażu termicznego bądź wymiana kompletnego modułu palmrestu.
• Płytka dotykowa (touchpad) oraz przyciski funkcyjne — moduły precyzyjnych płytek dotykowych ze zintegrowanymi przełącznikami są w pełni wymiennymi komponentami łączonymi za pomocą taśm FFC (Flat Flexible Cable, czyli płaskich taśm elastycznych).

Procedury diagnostyczne i proces doboru części w serwisie

Prawidłowy dobór podzespołów do modelu Lenovo Legion 5P opiera się na dokładnej identyfikacji sprzętowej. Ze względu na mnogość konfiguracji w ramach jednej rodziny urządzeń, proces weryfikacji przebiega według ściśle określonych etapów:

W pierwszej kolejności dokonywana jest identyfikacja numeru seryjnego oraz kodu MTM (Machine Type Model, czyli oznaczenia określającego dokładną specyfikację fabryczną i rewizję płyty głównej). Na tej podstawie weryfikowane są numery katalogowe części FRU (Field Replaceable Unit, czyli unikalne oznaczenie części zamiennej przeznaczonej do wymiany serwisowej). Zastosowanie wyłącznie nowych elementów eliminuje ryzyko związane z ukrytymi wadami wyeksploatowanych komponentów pochodzących z demontażu.

Diagnoza poprzedza naprawę i w przypadku odbioru sprzętu przez kierowcę w trybie door-to-door jest weryfikacją bezpłatną. Po zakwalifikowaniu usterki dobierany jest odpowiedni moduł lub element elektroniczny. W przypadku awarii układów zasilania naprawa realizowana jest na poziomie mikrolutowania przy użyciu stacji lutowniczych na gorące powietrze (hot air) oraz promienników podczerwieni (BGA — Ball Grid Array, technologia montażu układów scalonych na siatce kulek ze spoiwa lutowniczego). Większość usterek usuwamy podczas pierwszej wizyty, a w przypadku konieczności wykonania naprawy laboratoryjnej czas realizacji z reguły nie przekracza 3 dni. Na cały okres trwania procedury dostępny jest bezpłatny laptop zastępczy, bez kaucji i limitu czasowego. Na zamontowane nowe podzespoły oraz wykonane prace udzielana jest gwarancja do 12 miesięcy.

Ryzyka związane z nieprawidłowym doborem i samodzielną wymianą podzespołów

Próby samodzielnego pozyskiwania i montażu części do laptopów gamingowych niosą ze sobą szereg zagrożeń natury technicznej:

• Niewłaściwy dobór wentylatorów chłodzenia — zakup zamienników o innych parametrach zasilania (np. różnica w napięciu 5V a 12V lub odmienna charakterystyka sygnału PWM sterującego obrotami) prowadzi do zgłaszania błędów przez BIOS (Basic Input/Output System, podstawowy system wejścia-wyjścia sterujący płytą) i pracy układu w trybie awaryjnym.
• Błędy w doborze grubości termopadów — zastosowanie zbyt grubych podkładek termoprzewodzących uniemożliwia prawidłowe przyleganie miedzianej podstawy radiatora do rdzenia krzemowego CPU/GPU. Powoduje to zjawisko throtlingu termicznego (automatyczne obniżanie taktowania zegara procesora w celu ochrony przed przegrzaniem) lub wyłączenie laptopa pod obciążeniem. Z kolei zbyt cienkie termopady nie odbierają ciepła z modułów zasilania, co grozi ich spaleniem.
• Uszkodzenia złączy FPC/FFC na płycie głównej — nieumiejętne odpinanie delikatnych zapinek złączy taśm klawiatury, podświetlenia czy matrycy prowadzi do mechanicznego wyłamania elementów mocujących, co uniemożliwia prawidłowy styk sygnałowy.
• Zastosowanie matryc o niezgodnym protokole komunikacji — montaż matrycy o innych parametrach magistrali eDP może skutkować brakiem obrazu, problemami ze sterowaniem jasnością lub brakiem obsługi podwyższonego odświeżania.
• Zwarcia przy odłączaniu zasilania — demontaż elementów bez uprzedniego programowego lub fizycznego odpięcia wewnętrznego akumulatora w tym modelu często kończy się uszkodzeniem układu KBC (Embedded Controller / Keyboard Controller, mikrokontroler zarządzający procedurą startową, zasilaniem i pracą peryferiów) lub zwarciem na linii zasilania podświetlenia ekranu.

Najczęściej zadawane pytania — FAQ

Czy do modelu Lenovo Legion 5P z procesorem AMD można zamontować układ chłodzenia z wersji z procesorami innych producentów?
Układy chłodzenia pomiędzy różnymi platformami procesorowymi w obrębie serii Legion nie są wzajemnie wymienne. Wersja z procesorem AMD Ryzen 9 4900H posiada inny rozstaw punktów montażowych wokół gniazda procesora oraz inny kształt sekcji odbierającej ciepło z przetwornic zasilania. Konieczne jest zastosowanie chłodzenia o dedykowanym numerze części.

Czy po uszkodzeniu pojedynczego klawisza trzeba wymieniać całą obudowę górną z klawiaturą?
W procesie serwisowym możliwa jest wymiana samego modułu klawiatury montowanego od spodu palmrestu, co pozwala zachować oryginalną obudowę górną. Wymaga to jednak precyzyjnego usunięcia fabrycznych zgrzewów plastikowych i ponownego, trwałego zgrzania nowej klawiatury, aby uniknąć jej uginania się pod naciskiem podczas pisania.

Jakie części stosowane są podczas napraw w serwisie?
Do wszystkich prac serwisowych wykorzystywane są wyłącznie nowe części zamienne, nigdy używane lub pochodzące z demontażu zużytych urządzeń. Zapewnia to pełną kompatybilność, zachowanie fabrycznych parametrów pracy oraz długotrwałą stabilność sprzętu objętą gwarancją do 12 miesięcy.

Czy wymiana matrycy na nową wymaga specjalnego programowania płyty głównej?
Wymiana matrycy na fabrycznie nowy panel zgodny ze specyfikacją FRU nie wymaga modyfikacji oprogramowania układowego płyty. W przypadku montażu panelu o wyższych parametrach odświeżania sprawdzana jest kompatybilność taśmy sygnałowej eDP oraz poprawność odczytu profilu EDID (Extended Display Identification Data, struktura danych zawierająca informacje o możliwościach monitora przesyłana do karty graficznej).
