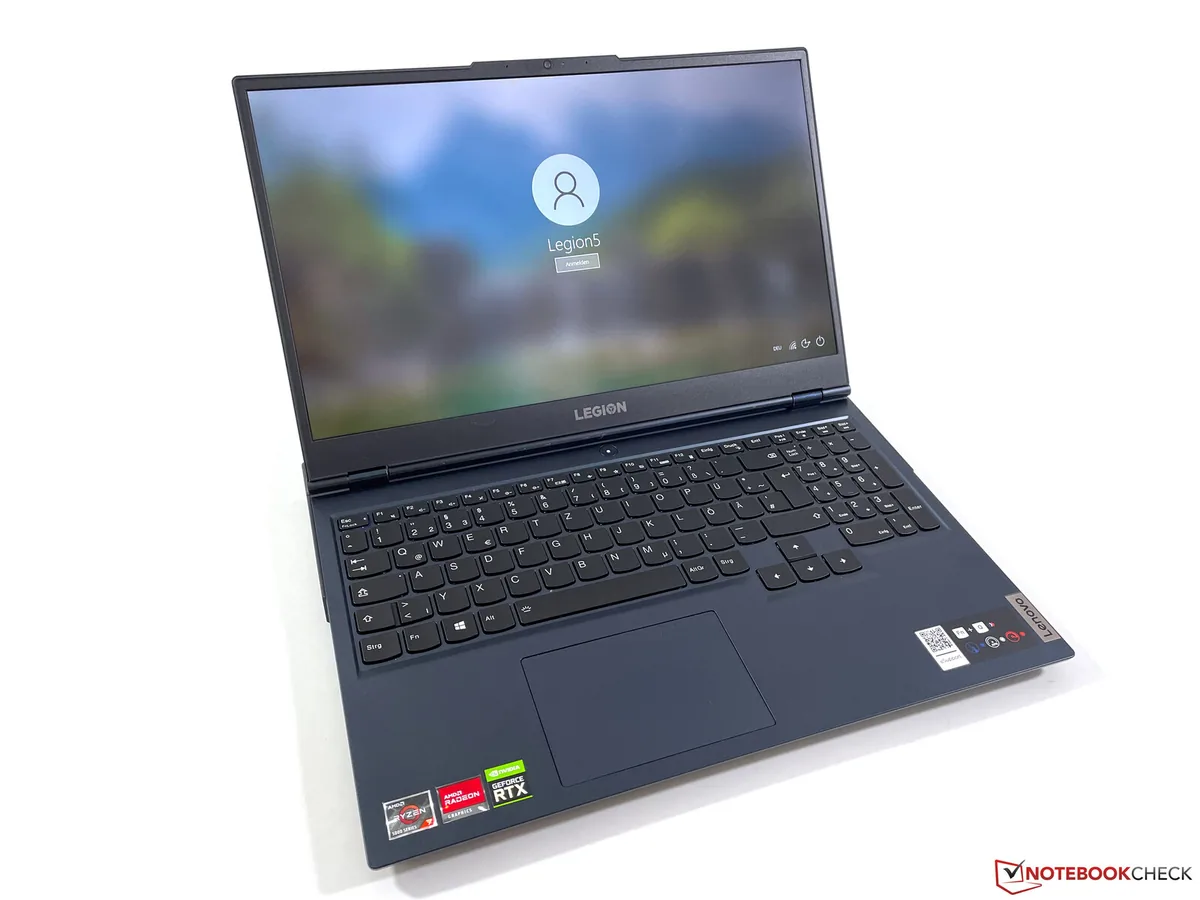

Charakterystyka modelu Lenovo Legion 5 15ACH6 i typowe objawy awarii
Seria Lenovo Legion 5 oparta na platformie 15ACH (w tym konfiguracja o oznaczeniu 82JU00C6GE-FL) to laptopy gamingowe wyposażone w wielordzeniowe procesory oraz dedykowane układy graficzne. Z racji wysokiej wydajności podzespołów urządzenia te pracują pod znacznym obciążeniem cieplnym i prądowym. W codziennej eksploatacji intensywne użytkowanie w grach lub podczas renderowania wideo prowadzi do stopniowego zużywania się elementów wykonawczych, degradacji materiałów termoprzewodzących oraz uszkodzeń elektronicznych na płycie głównej.
Do najczęściej obserwowanych symptomów nieprawidłowego działania tego modelu należą:
- Brak reakcji na przycisk zasilania lub zapalanie się diod kontrolnych bez uruchomienia matrycy (zjawisko określane jako brak procedury POST, czyli Power-On Self-Test – wstępnego testu podzespołów wykonywanego przez płytę główną).
- Gwałtowne wyłączanie się komputera pod obciążeniem graficznym lub procesorowym połączone z głośną pracą wentylatorów na maksymalnych obrotach.
- Artefakty graficzne (błędy renderowania obrazu w postaci pasków, przekłamań kolorów, kwadratów lub zniekształceń tekstur) widoczne na ekranie wbudowanym lub zewnętrznym monitorze.
- Zablokowanie taktowania procesora lub karty graficznej na najniższych wartościach (thermal throttling, czyli automatyczne ograniczanie częstotliwości pracy układu w celu zapobieżenia jego przegrzaniu).
- Brak ładowania akumulatora, przerywanie procesu ładowania przy poruszeniu wtykiem zasilacza lub brak detekcji zasilacza sieciowego.
- Zawieszanie się systemu operacyjnego w momencie przełączania grafiki hybrydowej (funkcja MUX switch / Advanced Optimus odpowiedzialna za bezpośrednie przekierowywanie sygnału z dedykowanej karty graficznej do matrycy).
- Spowolnienie działania systemu połączone z niestabilnością pamięci operacyjnej lub błędami typu Blue Screen of Death (błędy krytyczne jądra systemu operacyjnego).
Przyczyny usterek sprzętowych w Lenovo Legion 5 15ACH
Struktura problemów występujących w modelach Lenovo Legion 15ACH wynika z ich zaawansowanej konstrukcji oraz specyfiki zasilania i chłodzenia. Poniżej przedstawiono główne źródła nieprawidłowości.
1. Przeciążenia i zwarcia w sekcji zasilania płyty głównej (VRM)
Sekcja VRM (Voltage Regulator Module – moduł regulatora napięcia) odpowiada za precyzyjne obniżanie i stabilizowanie napięcia dostarczanego z zasilacza lub baterii do procesora, pamięci i układu graficznego. W modelu Legion 5 pracują tranzystory polowe typu MOSFET oraz układy scalone sterujące (drivery PWM). Przy długotrwałym graniu lub skokach napięcia w sieci może dojść do przebicia tranzystora wysokiego napięcia, co powoduje zwarcie do masy na głównej linii zasilania (linia B+ / 20V) i całkowite unieruchomienie laptopa.
2. Degradacja termiczna i zanieczyszczenie układu chłodzenia Coldfront
Układ chłodzenia w modelu 15ACH wykorzystuje system rurek cieplnych (heatpipe – miedziane rurki wypełnione cieczą roboczą odprowadzające ciepło do radiatorów) oraz dwa wentylatory promieniowe. Z czasem przestrzenie między żeberkami radiatorów zostają zablokowane przez zbity kurz, tworząc tak zwany filc termiczny. W połączeniu z wysychaniem fabrycznych past termoprzewodzących oraz termopadów (elastycznych podkładek przewodzących ciepło z pamięci VRAM i sekcji zasilania) dochodzi do kumulacji ciepła, co może doprowadzić do mikropęknięć w strukturze kulek lutowniczych BGA (Ball Grid Array – technologia montażu układów scalonych na siatce kulek ze spoiwa lutowniczego).
3. Uszkodzenia mechaniczne i zwarcia w gnieździe zasilania Slim Tip
Prostokątne gniazdo zasilania (Lenovo Slim Tip) posiada centralny pin sygnałowy (pin ID), który informuje kontroler wbudowany (EC – Embedded Controller, mikrokontroler zarządzający zasilaniem, klawiaturą i ładowaniem) o mocy podłączonego zasilacza. W wyniku szarpnięć, upadków lub naprężeń kabla dochodzi do wyłamania wewnętrznego pinu lub pęknięcia lutów mocujących gniazdo do laminatu płyty głównej. Skutkuje to brakiem rozpoznawania zasilacza, pracą na minimalnej wydajności lub całkowitym brakiem zasilania.
4. Uszkodzenia dedykowanego układu graficznego (GPU) i pamięci VRAM
Częste wahania temperatur od stanu spoczynku do maksymalnego obciążenia generują naprężenia zmęczeniowe w strukturze krzemowej rdzenia graficznego oraz na połączeniach lutowanych pamięci VRAM (Video RAM – pamięć operacyjna dedykowana wyłącznie dla karty graficznej). Objawia się to zawieszaniem gier, kodem błędu 43 w menedżerze urządzeń lub brakiem wykrywania karty dedykowanej.
5. Błędy pamięci Flash BIOS / KBC
W wyniku nieudanej automatycznej aktualizacji oprogramowania układowego przez system operacyjny, nagłego zaniku zasilania lub uszkodzenia kości pamięci SPI Flash dochodzi do uszkodzenia wsadu BIOS (Basic Input/Output System) lub oprogramowania mikrokontrolera EC/KBC. Laptop wówczas włącza podświetlenie klawiatury, lecz nie inicjuje ekranu.
Procedura diagnostyczna i proces naprawy w niezależnym serwisie
Rzetelna naprawa zaawansowanego laptopa gamingowego wymaga laboratoryjnego podejścia do diagnostyki elektronicznej. Naprawiamy urządzenia w oparciu o analizę schematów ideowych oraz pomiary fizyczne poszczególnych linii zasilających.
Weryfikacja pomiarowa i próba zwarciowa
Każda naprawa płyty głównej rozpoczyna się od demontażu płyty i inspekcji optycznej pod mikroskopem stereoskopowym w celu wykrycia śladów korozji, pęknięć mechanicznych lub nadpaleń elementów SMD (Surface Mount Device – komponenty montowane powierzchniowo). Następnie wykonywane są pomiary rezystancji względem masy na wszystkich głównych cewkach przetwornic:
- Linia główna zasilania (B+ / 20V)
- Przetwornica główna 3.3V / 5V (napięcia stanu czuwania Always-On)
- Linie zasilania pamięci RAM oraz kontrolera pamięci
- Linie zasilania rdzenia procesora (VCORE) i układu graficznego (NVVDD / MSVDD)
- Linia zasilania pamięci VRAM (FBVDD)
W przypadku stwierdzenia zwarcia (niskiej rezystancji bliskiej zeru na liniach wysokiego napięcia) stosowana jest próba zwarciowa przy użyciu zasilacza laboratoryjnego z regulacją prądową oraz kamery termowizyjnej, co pozwala na precyzyjne zlokalizowanie grzejącego się, uszkodzonego elementu (np. przebitego kondensatora ceramicznego MLCC lub tranzystora MOSFET) bez ryzyka uszkodzenia sąsiadujących układów.
Lutowanie BGA i naprawy mikroskopowe
Jeżeli uszkodzeniu uległ układ scalony przetwornicy, kontroler ładowania (charger IC) lub mikrokontroler KBC, komponent jest wylutowywany przy użyciu stacji lutowniczej na gorące powietrze (hot-air) z zachowaniem odpowiednich profili temperaturowych. W przypadku uszkodzeń gniazd, złączy lub elementów BGA wykonujemy montaż nowych podzespołów. Montujemy wyłącznie nowe podzespoły, co eliminuje ryzyko powrotu usterki wynikające ze zmęczenia materiałowego elementów używanych.
Programowanie pamięci Flash i czyszczenie regionu ME/PSP
Przy uszkodzeniach logicznych oprogramowania układowego kość pamięci SPI Flash jest programowana w zewnętrznym programatorze sprzętowym dedykowanym wsadem zgodnym z numerem seryjnym urządzenia. Procedura obejmuje także wyczyszczenie regionu bezpieczeństwa (Intel ME-Region lub AMD PSP – Platform Security Processor), co zapobiega opóźnieniom w uruchamianiu oraz problemom z kontrolą obrotów wentylatorów.
Konserwacja układu chłodzenia z użyciem materiałów zmiennofazowych
Wydajne jednostki Lenovo Legion wymagają odpowiedniego podejścia do odprowadzania ciepła. Standardowe pasty termoprzewodzące o niskiej lepkości ulegają w tych modelach zjawisku wypompowywania (pump-out effect – wypychanie pasty spod rdzenia na skutek mikrodrgań i różnic rozszerzalności cieplnej materiałów). Podczas serwisu stosujemy wysokowydajne materiały zmiennofazowe (Phase Change Material – materiał zmieniający stan skupienia pod wpływem temperatury) lub gęste pasty termoprzewodzące o wysokiej przewodności cieplnej, a zużyte termopady na sekcji zasilania i pamięciach VRAM zastępujemy nowymi elementami o ściśle dobranej grubości i ściśliwości.
Testy stabilności pod obciążeniem syntetycznym
Po zakończeniu naprawy sprzętowej laptop przechodzi wielogodzinne testy obciążeniowe przy użyciu oprogramowania diagnostycznego monitorującego temperatury rdzeni, stabilność napięć, taktowanie oraz poprawność renderowania klatek obrazu pod pełnym obciążeniem CPU i GPU.
Ryzyko związane z niefachową naprawą i samodzielnym demontażem
Samodzielne próby naprawy lub powierzenie laptopa gamingowego osobom bez specjalistycznego zaplecza diagnostycznego często prowadzą do poważnych powikłań technicznych:
- Uszkodzenie laminatu i ścieżek sygnałowych: Demontaż obudowy Legion 5 bez odpowiednich narzędzi z tworzywa sztucznego prowadzi do wyłamania zaczepów, a użycie niewłaściwych śrub przy montażu układu chłodzenia może przewiercić wielowarstwowy laminat płyty głównej, przecinając mikroskopijne ścieżki sygnałowe magistrali PCIe.
- Zastosowanie ciekłego metalu bez zabezpieczenia: Aplikacja ciekłego metalu (stop galu, indu i cyny) na procesor lub układ graficzny bez fabrycznego przystosowania i odpowiedniej bariery ochronnej grozi wyciekiem przewodzącej cieczy na sąsiadujące kondensatory SMD wokół rdzenia, powodując nieodwracalne zwarcie niszczące strukturę krzemową.
- Niewłaściwy dobór grubości termopadów: Zastosowanie zbyt grubych termopadów uniemożliwia prawidłowe przyleganie podstawy radiatora do rdzenia procesora i karty graficznej, co prowadzi do natychmiastowego przegrzewania się głównych układów. Z kolei zbyt cienkie podkładki powodują przegrzewanie się i uszkodzenie tranzystorów sekcji zasilania.
- Prace przy podłączonym akumulatorze: Odpinanie taśmy matrycy eDP (embedded DisplayPort) przy niewyłączonym w BIOS-ie akumulatorze lub nieodłączonej fizycznie baterii niemal zawsze skutkuje podaniem napięcia 20V z linii podświetlenia na linie sygnałowe procesora, co prowadzi do natychmiastowego spalenia mostka hybrydowego lub kontrolera graficznego w procesorze.
Organizacja obsługi serwisowej i standardy realizacji
Obsługa napraw realizowana jest w modelu dojazdowym, co zapewnia wygodę bez konieczności dostarczania sprzętu osobiście. Serwisant lub kierowca dociera pod wskazany adres na terenie Warszawy oraz okolic w promieniu 40 km, zazwyczaj w czasie do 1 godziny od zgłoszenia. Usługi świadczone są w trybie całodobowym (24/7).
W przypadku konieczności wykonania zaawansowanych prac mikrolutowniczych laptop jest odbierany przez kierowcę i przekazywany do szczegółowej weryfikacji. W trybie door-to-door diagnoza stanu technicznego jest bezpłatna, a zasada braku opłat w przypadku braku możliwości usunięcia usterki dotyczy wyłącznie urządzeń przekazanych w tym trybie. Na czas trwania procedury serwisowej udostępniany jest bezpłatny laptop zastępczy na cały okres naprawy, bez konieczności wpłacania kaucji i bez ograniczeń czasowych.
Standardowy czas wykonania naprawy elektronicznej z reguły nie przekracza 3 dni roboczych, natomiast podstawowe czynności konserwacyjne, czyszczenie układu chłodzenia oraz optymalizacja termiczna zamykają się w czasie do 24 godzin. Wszystkie zrealizowane prace objęte są gwarancją na okres do 12 miesięcy, a rozliczenie dokumentowane jest poprzez wystawienie faktury bez VAT. Nasze doświadczenie obejmuje ponad 20 lat pracy z elektroniką mobilną i ponad 10 000 naprawionych urządzeń, a większość usterek usuwamy podczas pierwszej wizyty serwisanta na miejscu.
Najczęściej zadawane pytania (FAQ)
Dlaczego Lenovo Legion 5 po naciśnięciu włącznika świeci klawiaturą, ale nie wyświetla obrazu?
Objaw ten wskazuje na zatrzymanie procedury POST. Najczęstszymi przyczynami są: uszkodzenie zawartości pamięci Flash BIOS, brak jednego z napięć wtórnych zasilających procesor lub układ graficzny, awaria kontrolera KBC albo uszkodzenie pamięci RAM. Wymaga to wykonania pomiarów oscyloskopowych i multimetrem na płycie głównej w celu określenia, który blok funkcyjny nie zgłasza sygnału gotowości (Power Good).
Jakie objawy wskazują na konieczność wymiany gniazda zasilania w Legion 5 15ACH?
Do typowych oznak należą: ładowanie baterii tylko przy odpowiednim ustawieniu kabla pod kątem, nadmierne nagrzewanie się wtyczki zasilacza w trakcie pracy, komunikat systemu o podłączeniu zasilacza o zbyt małej mocy (spowodowany brakiem kontaktu na środkowym pinie sygnałowym) oraz samoczynne przełączanie się laptopa w tryb zasilania bateryjnego podczas grania.
Czym różni się thermal throttling od awarii układu chłodzenia?
Thermal throttling to wbudowany mechanizm zabezpieczający, który obniża taktowanie rdzeni w celu redukcji temperatury, powodując nagłe spadki płynności animacji (tzw. stuttering). Jeżeli zjawisko to występuje mimo czystych radiatorów, przyczyną może być utrata właściwości termoprzewodzących pasty lub rozszczelnienie rurek cieplnych (heatpipe), w których doszło do utraty próżni i odparowania cieczy roboczej, co uniemożliwia transport ciepła do radiatora.
Czy po zalaniu laptopa gamingowego wystarczy go wysuszyć?
Samo wysuszenie laptopa nie usuwa minerałów i zanieczyszczeń przewodzących prąd, które pozostają na laminacie pod układami BGA i elementami SMD. Pozostawienie osadów prowadzi do zjawiska korozji elektrochemicznej, która w krótkim czasie bezpowrotnie niszczy metalizację przelotek i nóżki układów scalonych. W przypadku zalania konieczne jest bezzwłoczne odłączenie zasilania, demontaż płyty głównej oraz jej chemiczne czyszczenie w myjce ultradźwiękowej z użyciem specjalistycznych preparatów.
