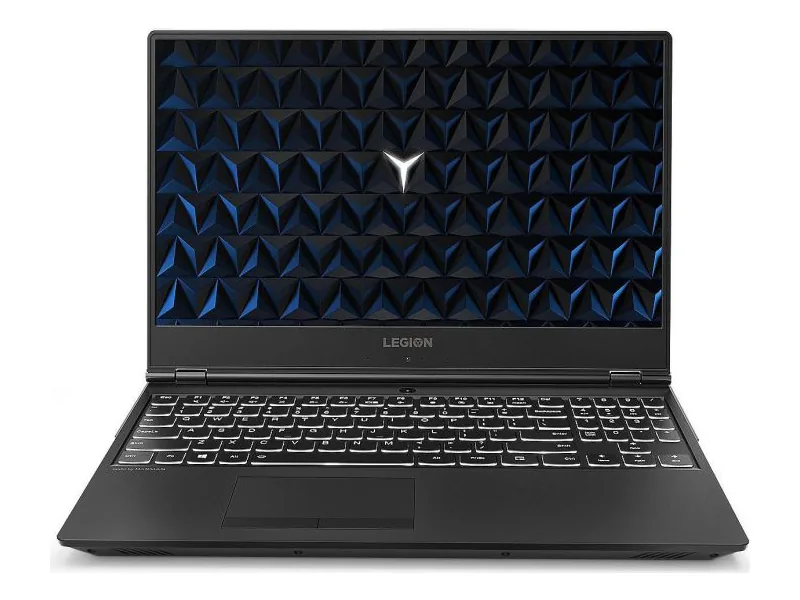

Lenovo Legion Y530-15ICH-81FV008RGE — diagnostyka i typowe punkty awaryjności

Charakterystyka techniczna modelu Legion Y530-15ICH oraz objawy usterek

Model Lenovo Legion Y530-15ICH o oznaczeniu kodowym 81FV008RGE to konstrukcja gamingowa, która łączy wielordzeniowy procesor z dedykowanym układem graficznym. Ze względu na zwartą obudowę oraz wysokie zapotrzebowanie energetyczne podzespołów, urządzenie to wymaga stabilnego odprowadzania ciepła oraz precyzyjnie kontrolowanego zasilania. W toku wieloletniej eksploatacji w tym wariancie ujawniają się specyficzne objawy wskazujące na postępujące zużycie elementów elektronicznych lub mechanicznych.

Do najczęściej obserwowanych symptomów nieprawidłowej pracy należą nagłe wyłączenia pod obciążeniem, spadek płynności w grach i aplikacjach trójwymiarowych (zjawisko throttlingu termicznego, czyli automatycznego obniżania taktowania zegarów procesora w celu ochrony przed przegrzaniem) oraz brak reakcji na włącznik. Równie powszechne są usterki objawiające się brakiem obrazu na matrycy przy pracujących wentylatorach, migotaniem podświetlenia ekranu, a także brakiem wykrywania zasilacza sieciowego lub przerywaniem ładowania akumulatora przy poruszeniu wtykiem.

Prawidłowe rozpoznanie tych symptomów pozwala na szybką lokalizację źródła problemu, zanim uszkodzenie pojedynczego elementu doprowadzi do zwarcia na głównych liniach zasilających płyty głównej.

Główne źródła awarii w architekturze Lenovo Legion Y530-15ICH

Analiza budowy płyty głównej oraz układu chłodzenia w wariancie 81FV008RGE pozwala wyodrębnić kilka newralgicznych stref, które są najbardziej podatne na uszkodzenia w wyniku ciągłych naprężeń termicznych i mechanicznych.

1. Degradacja układu chłodzenia i degradacja interfejsu termicznego

Układ odprowadzania ciepła składa się z dwóch niezależnych wentylatorów promieniowych oraz miedzianych ciepłowodów (heatpipe, czyli rurek cieplnych transportujących energię cieplną z rdzeni krzemowych do radiatorów). Fabryczna pasta termoprzewodząca z czasem traci swoje właściwości elastyczne, ulegając wysuszeniu i krystalizacji. W rezultacie powstaje bariera termiczna uniemożliwiająca efektywny transfer ciepła. Gromadzący się w żebrach radiatora pył tworzy zwartą strukturę filcową, co drastycznie ogranicza przepływ powietrza i prowadzi do permanentnego przegrzewania się sekcji VRM (Voltage Regulator Module, czyli modułu regulacji napięcia zasilającego procesor i układ graficzny).

2. Przeciążenia przetwornic i linii zasilania

Główna linia zasilania jest narażona na wysokie prądy robocze. Najczęstszym awariom ulegają tranzystory MOSFET (polowe tranzystory z izolowaną bramką, odpowiedzialne za kluczowanie napięć w sekcjach zasilania) oraz ceramiczne kondensatory filtrujące MLCC (wielowarstwowe kondensatory ceramiczne). Przebicie takiego kondensatora powoduje natychmiastowe zwarcie do masy na głównej linii zasilania, co uniemożliwia uruchomienie przetwornicy głównej i odcina zasilanie od całego komputera.

3. Uszkodzenia mechaniczne i zwarcia gniazda zasilania DC-IN

Gniazdo zasilania w Lenovo Legion Y530 jest elementem poddawanym ciągłym siłom dźwigni podczas podłączania i odłączania przewodu ładowarki. Zmęczenie materiału prowadzi do pękania pinów sygnałowych oraz wewnętrznych blaszek stykowych. Uszkodzenie pinu identyfikacji zasilacza (linii sygnałowej informującej kontroler KBC o mocy podłączonego źródła prądu) skutkuje brakiem ładowania baterii pomimo pracy urządzenia na zasilaczu, bądź ograniczeniem wydajności procesora do minimalnych częstotliwości taktowania.

4. Błędy pamięci nieulotnej BIOS/UEFI i kontrolera EC/KBC

W wyniku niestabilnego zasilania, nieudanych aktualizacji oprogramowania układowego lub uszkodzenia struktury krzemowej kości flash SPI, dochodzi do uszkodzenia wsadu pamięci BIOS. Objawia się to stanem, w którym urządzenie uruchamia podświetlenie klawiatury i wentylatory, lecz nie przeprowadza procedury POST (Power-On Self-Test, czyli wstępnego testu podzespołów po włączeniu zasilania) i nie wyświetla obrazu. Dodatkowo uszkodzeniu może ulec mikrokontroler KBC (Keyboard Controller, układ zarządzający sekwencją startową, klawiaturą oraz parametrami ładowania).

5. Zmęczenie połączeń lutowniczych BGA

Dedykowany układ graficzny oraz procesor są połączone z laminatem płyty głównej za pomocą mikroskopijnych kulek lutowniczych w technologii BGA (Ball Grid Array). Cykliczne nagrzewanie do wysokich temperatur i stygnięcie wywołuje mikroskopijne pęknięcia w strukturze spoiwa bezołowiowego, co prowadzi do utraty kontaktu elektrycznego. Skutkuje to zniekształceniami obrazu (artefaktami graficznymi), kodem błędu 43 w menedżerze urządzeń lub całkowitym brakiem detekcji karty graficznej przez system operacyjny.

Procedura diagnostyczna i technologia naprawy

Rzetelna diagnostyka poprzedza każdą naprawę i wymaga zastosowania aparatury pomiarowej oraz laboratoryjnych narzędzi lutowniczych. Prace realizowane są zgodnie ze standardami ochrony przed wyładowaniami elektrostatycznymi ESD (Electrostatic Discharge).

Pomiary rezystancji i napięć na cewkach przetwornic

Pierwszym krokiem po demontażu płyty głównej jest wykonanie pomiarów rezystancji względem masy na wszystkich głównych gałęziach zasilania przy użyciu mikrowoltomierza cyfrowego. Pozwala to na precyzyjne odróżnienie zwarcia na głównej linii zasilania od niskiej oporności naturalnej dla rdzeni GPU i CPU. W przypadku wykrycia zwarcia stosuje się próbę zwarciową z wykorzystaniem regulowanego zasilacza laboratoryjnego oraz kamery termowizyjnej o wysokiej rozdzielczości termicznej. Kamera natychmiast uwidacznia element emitujący nadmierne ciepło, którym zazwyczaj jest uszkodzony tranzystor MOSFET, sterownik przetwornicy (układ PWM) lub zwarty kondensator MLCC.

Wymiana komponentów w technologii SMD i BGA

Uszkodzone elementy bierne i aktywne są wylutowywane przy użyciu stacji lutowniczych na gorące powietrze (hot-air) z kontrolowanym profilem temperaturowym. W przypadku konieczności wymiany układów BGA, proces lutowania przebiega na specjalistycznej stacji lutowniczej z promiennikami podczerwieni lub hybrydowym nadmuchem, co zapobiega wygięciu wielowarstwowego laminatu płyty głównej. Stosowane są wyłącznie nowe, fabrycznie przygotowane układy scalone.

Programowanie pamięci Flash i konfiguracja kontrolera wbudowanego

W przypadku awarii oprogramowania układowego, kość pamięci SPI Flash jest wylutowywana i programowana w zewnętrznym programatorze laboratoryjnym. Wsad BIOS jest czyszczony z uszkodzonych struktur, w tym przygotowywany jest czysty region ME (Intel Management Engine, podsystem zarządzania w chipsetach Intel), co zapobiega problemom z opóźnionym startem, samoczynnym wyłączaniem po określonym czasie oraz niewłaściwą pracą wentylatorów. W razie uszkodzenia układu KBC, nowy mikrokontroler jest programowany odpowiednim kodem sterującym.

Kompleksowa regeneracja modułu termicznego

Każda ingerencja w płytę główną wiąże się z pełnym serwisem układu chłodzenia. Radiatory są oczyszczane z zalegających zanieczyszczeń w myjce ultradźwiękowej, a zużyte materiały termoprzewodzące są usuwane przy użyciu alkoholu izopropylowego o wysokiej czystości. Aplikowane są pasty termoprzewodzące o wysokim współczynniku przewodzenia ciepła oraz precyzyjnie dobrane pod względem grubości i twardości termopady (elastyczne taśmy przewodzące ciepło, stosowane na sekcjach zasilania i pamięciach VRAM).

Czego unikać podczas prób samodzielnej ingerencji

Konstrukcje gamingowe z serii Lenovo Legion charakteryzują się dużą gęstością upakowania elementów, co sprawia, że próby naprawy w warunkach domowych niosą wysokie ryzyko trwałego uszkodzenia sprzętu.

• Odłączanie baterii przy użyciu metalowych narzędzi: Zwarcie wyprowadzeń złącza baterii lub przypadkowe dotknięcie śrubokrętem elementów w okolicy układu chargera (układu zarządzającego ładowaniem akumulatora) prowadzi do natychmiastowego przepięcia, które niszczy kontroler KBC i mostek hybrydowy.
• Stosowanie ciekłego metalu zamiast pasty: Zastosowanie preparatów na bazie ciekłego metalu na rdzenie bez odpowiedniego zabezpieczenia dielektrycznego grozi wyciekiem przewodzącej cieczy na drobne kondensatory wokół rdzenia, co skutkuje nieodwracalnym spaleniem procesora lub karty graficznej.
• Zastosowanie nieodpowiednich termopadów: Zbyt grube termopady powodują brak właściwego docisku podstawy radiatora do rdzenia krzemowego CPU/GPU, co prowadzi do błyskawicznego przegrzewania i wyłączania komputera tuż po uruchomieniu. Zbyt cienkie termopady nie odbierają ciepła z tranzystorów MOSFET, prowadząc do ich termicznego przebicia.
• Niewłaściwa kolejność dokręcania śrub radiatora: Ignorowanie numeracji wytłoczonej na ramionach dociskowych radiatora wywołuje nierównomierny nacisk na rdzeń krzemowy pozbawiony metalowej osłony (układ typu bare-die), co często kończy się ukruszeniem krawędzi krzemu i całkowitym zniszczeniem podzespołu.
• Wygrzewanie płyty głównej domowymi metodami: Próby "naprawy" połączeń BGA opalarkami lub w piekarnikach powodują degradację laminatu (jego rozwarstwienie i spuchnięcie), stopienie plastikowych złączy oraz trwałą deformację struktury połączeń wewnętrznych.
