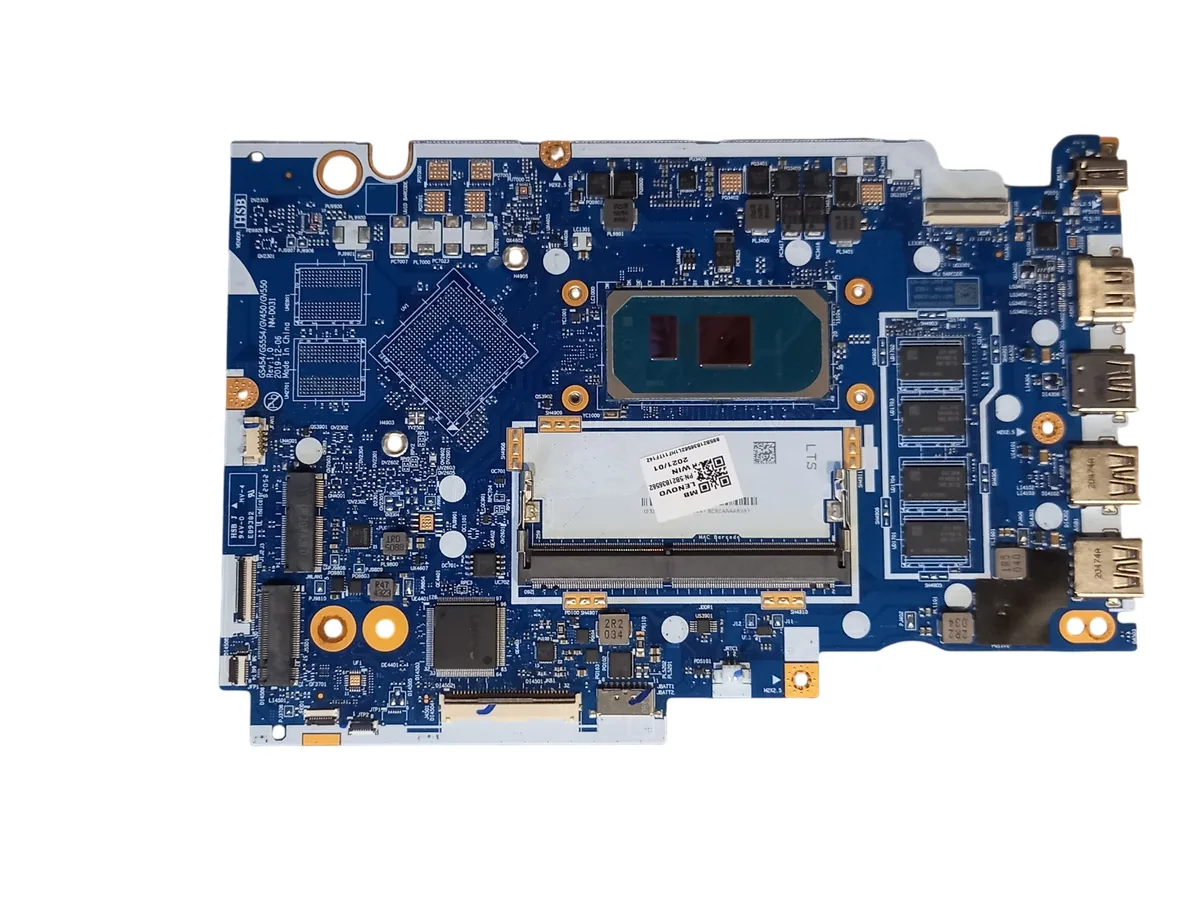

Uszkodzenie płyty głównej laptopa Lenovo po przepięciu w sieci elektrycznej może objawiać się nagłym wyłączeniem urządzenia, brakiem reakcji na przycisk zasilania albo problemami z ładowaniem. Czasem laptop przestaje działać natychmiast po awarii zasilania, a czasem uruchamia się jeszcze przez pewien czas i dopiero później zaczyna zachowywać się niestabilnie. Taki objaw nie zawsze oznacza całkowite zniszczenie płyty głównej, ale wymaga dokładnej diagnostyki elektroniki.
Przepięcie to krótkotrwały wzrost napięcia w instalacji elektrycznej, który może przedostać się do laptopa przez zasilacz, przewód zasilający, port USB albo inne podłączone urządzenie. Energia elektryczna może uszkodzić elementy odpowiedzialne za doprowadzanie, przetwarzanie i rozdzielanie zasilania. W laptopach Lenovo dotyczy to między innymi układów zasilania, tranzystorów, bezpieczników, kontrolera ładowania oraz ścieżek na płycie głównej.
Jak wygląda laptop Lenovo uszkodzony po przepięciu
Najczęstszy opis problemu brzmi: laptop nagle zgasł i nie chce się włączyć. Po naciśnięciu przycisku zasilania nie zapala się żadna kontrolka, nie uruchamia się wentylator i nie pojawia się obraz. Innym razem kontrolka może się zaświecić, lecz ekran pozostaje czarny, a urządzenie nie przechodzi procedury startowej.
Może wystąpić także sytuacja, w której laptop działa wyłącznie po podłączeniu zasilacza albo odwrotnie — uruchamia się z baterii, ale nie ładuje akumulatora. Czasami system operacyjny uruchamia się poprawnie, lecz bateria szybko traci energię, urządzenie samoczynnie się wyłącza lub przerywa pracę przy większym obciążeniu.
Po przepięciu mogą pojawić się zapach spalenizny, ślady przegrzania, odbarwienia laminatu albo nietypowe dźwięki z okolicy gniazda zasilania. Laminat to warstwa materiału, na której wykonane są ścieżki i punkty montażowe płyty głównej. Widoczne uszkodzenia nie zawsze pokazują pełny zakres awarii, ponieważ element uszkodzony wewnętrznie może wyglądać z zewnątrz prawidłowo.
Najczęstsze przyczyny awarii elektroniki
Jedną z częstszych przyczyn jest uszkodzenie układu wejściowego zasilania. Ten fragment płyty głównej przyjmuje napięcie z zasilacza i chroni dalsze obwody przed nieprawidłowymi parametrami. Gdy przepięcie jest silne, może dojść do zwarcia, czyli niepożądanego połączenia punktów o różnym potencjale elektrycznym. Zwarcie powoduje pobór zbyt dużego prądu i może blokować uruchomienie laptopa.
Uszkodzeniu może ulec tranzystor MOSFET. Jest to elektroniczny przełącznik sterujący przepływem prądu w obwodzie zasilania. W laptopach stosuje się go do ochrony przed odwrotną polaryzacją, przeciążeniem i nieprawidłowym napięciem. Przepalony MOSFET może całkowicie odciąć zasilanie albo powodować jego niestabilne przekazywanie.
Kolejnym elementem jest kontroler ładowania, czyli układ zarządzający przepływem energii między zasilaczem, baterią i płytą główną. Jego uszkodzenie może uniemożliwić ładowanie akumulatora, powodować przerywanie ładowania albo wywoływać błędne wskazania poziomu baterii.
Przepięcie może również uszkodzić bezpiecznik elektroniczny. Bezpiecznik ma przerwać obwód, gdy prąd przekroczy bezpieczną wartość. Jeżeli zadziała prawidłowo, może ograniczyć zakres szkód, lecz sam wymaga później sprawdzenia. Wymiana bezpiecznika bez usunięcia przyczyny zwarcia może doprowadzić do ponownego uszkodzenia.
W dalszej kolejności należy brać pod uwagę uszkodzenie przetwornicy napięcia. Przetwornica to układ, który zmienia napięcie wejściowe na wartości wymagane przez poszczególne części laptopa. Pamięć operacyjna, procesor, układ graficzny, dysk i kontrolery płyty głównej korzystają z różnych napięć. Awaria jednej gałęzi zasilania może zatrzymać start urządzenia albo powodować niestabilną pracę.
Rzadziej przepięcie prowadzi do uszkodzenia ścieżek, pól lutowniczych lub wielowarstwowej struktury płyty głównej. Płyta wielowarstwowa zawiera przewodzące połączenia umieszczone także wewnątrz laminatu, dlatego nie wszystkie przerwy można ocenić bez pomiarów. W skrajnych przypadkach uszkodzenie obejmuje kilka obwodów jednocześnie.
Różne warianty uszkodzenia po przepięciu
Najprostszy wariant to całkowity brak reakcji. Laptop Lenovo nie sygnalizuje podłączenia zasilacza, nie świecą kontrolki i nie reaguje na przycisk zasilania. Taki objaw często wskazuje na problem w pierwszej części toru zasilania, ale nie pozwala jeszcze stwierdzić, który element został uszkodzony.
Drugi wariant obejmuje reakcję częściową. Kontrolka zasilania świeci się, wentylator wykonuje krótki obrót albo klawiatura reaguje podświetleniem, lecz nie pojawia się obraz. Wtedy uszkodzenie może dotyczyć kolejnej gałęzi zasilania, układu startowego, pamięci lub układu odpowiedzialnego za inicjalizację płyty głównej. Inicjalizacja to proces, w którym elektronika sprawdza i uruchamia podstawowe podzespoły przed rozpoczęciem ładowania systemu.
Możliwy jest także wariant z działającym systemem, ale niesprawnym ładowaniem. Laptop pracuje poprawnie do momentu rozładowania baterii, jednak po podłączeniu zasilacza poziom energii nie wzrasta. W takim przypadku trzeba rozróżnić uszkodzenie gniazda, zasilacza, przewodu, kontrolera ładowania i samej baterii.
Inny podtyp to niestabilna praca. Laptop uruchamia się, lecz wyłącza się bez ostrzeżenia, zawiesza podczas obciążenia albo ponownie uruchamia po poruszeniu przewodem. Przyczyną może być częściowo uszkodzony obwód zasilania, pęknięte połączenie lutowane lub nadpalona ścieżka. Po przepięciu nie powinno się zakładać, że sporadyczne uruchomienie oznacza brak poważnej awarii.
Czasami uszkodzenie obejmuje porty. Port USB, gniazdo obrazu lub gniazdo słuchawkowe mogą przestać działać, mimo że laptop nadal się uruchamia. Porty są połączone z płytą główną i w określonych warunkach mogą przekazać impuls elektryczny do dalszych układów. W takim przypadku potrzebne jest sprawdzenie zarówno samego gniazda, jak i zabezpieczeń oraz kontrolera obsługującego dany interfejs.
Jak przebiega diagnostyka płyty głównej
Diagnoza rozpoczyna się od zebrania informacji o zdarzeniu. Znaczenie ma moment wystąpienia awarii, sposób podłączenia laptopa, zachowanie kontrolek, reakcja na zasilacz oraz to, czy wcześniej występowały problemy z ładowaniem lub przegrzewaniem. Informacje te pomagają ustalić, czy awaria ma charakter nagły, czy była poprzedzona stopniowym pogarszaniem działania.
Następnie wykonywane są oględziny. Sprawdza się gniazdo zasilania, płytę główną, przewody, złącza i okolice układów zasilających. Złącze to mechaniczne miejsce połączenia przewodu lub modułu z płytą. Należy ocenić, czy nie ma nadpaleń, pęknięć, korozji, zabrudzeń przewodzących prąd oraz śladów przegrzania.
Kolejny etap obejmuje pomiary multimetrem. Multimetr to przyrząd pozwalający sprawdzać między innymi napięcie, rezystancję i ciągłość obwodu. Pomiar rezystancji na określonych liniach zasilania może wskazać zwarcie. Pomiar ciągłości pozwala sprawdzić, czy bezpiecznik i ścieżka przewodzą prąd.
Jeżeli układ zasilania wymaga dalszego sprawdzenia, stosuje się zasilacz laboratoryjny z kontrolą parametrów. Umożliwia on obserwowanie poboru prądu przez płytę główną i bezpieczne zasilanie układu podczas testów. Nietypowy pobór może wskazywać na zwarcie, uszkodzoną przetwornicę albo element, który nadmiernie się nagrzewa.
W diagnostyce może być używana kamera termowizyjna. Jest to urządzenie pokazujące rozkład temperatury na podstawie promieniowania podczerwonego. Nadmiernie nagrzewający się element może pomóc zlokalizować miejsce zwarcia, lecz obraz termiczny zawsze trzeba interpretować razem z pomiarami elektrycznymi.
Po ustaleniu uszkodzonego obwodu określa się możliwość naprawy. Naprawa elektroniki może obejmować wymianę bezpiecznika, tranzystora, kontrolera ładowania, przetwornicy, gniazda lub innych elementów. W przypadku uszkodzonych połączeń stosuje się naprawę ścieżek i punktów lutowniczych. Lutowanie to trwałe połączenie elementu z płytą przy użyciu stopionego spoiwa.
Jeżeli uszkodzenie dotyczy układu montowanego bezpośrednio na płycie, może być potrzebny montaż elementu w technologii BGA. BGA to sposób montażu, w którym połączenia znajdują się pod obudową układu w postaci drobnych punktów lutowniczych. Wymiana takiego elementu wymaga odpowiedniej kontroli temperatury i dokładnego sprawdzenia połączeń.
Co może pogorszyć awarię
Częstym błędem jest wielokrotne naciskanie przycisku zasilania i podłączanie kolejnych zasilaczy bez wcześniejszego sprawdzenia parametrów. Jeżeli na płycie głównej występuje zwarcie, każda kolejna próba może obciążać uszkodzony obwód.
Niebezpieczne jest także używanie zasilacza o niezgodnym napięciu, natężeniu lub wtyku. Nawet gdy wtyczka pasuje mechanicznie, nie oznacza to zgodności elektrycznej. Podłączanie przypadkowego zasilacza może powiększyć uszkodzenie kontrolera ładowania albo przetwornicy.
Nie należy zwierać bezpiecznika ani zastępować go przewodem. Takie działanie usuwa zabezpieczenie i może pozwolić, aby uszkodzony prąd popłynął do kolejnych części płyty. Podobne ryzyko powstaje przy podgrzewaniu płyty domowymi metodami. Niekontrolowana temperatura może odkształcić laminat, uszkodzić złącza i pogorszyć stan połączeń.
Błędem jest również wymiana baterii bez sprawdzenia toru ładowania. Nowy akumulator nie rozwiąże problemu, jeśli uszkodzony jest kontroler albo obwód wejściowy. Warto też unikać samodzielnego rozbierania laptopa bez doświadczenia, ponieważ łatwo uszkodzić taśmy, zatrzaski, gniazda i delikatne przewody.
Co można sprawdzić przed przekazaniem laptopa do diagnozy
Można sprawdzić, czy gniazdko elektryczne działa z innym bezpiecznym urządzeniem oraz czy przewód zasilacza nie jest widocznie uszkodzony. Należy obejrzeć wtyk i gniazdo laptopa bez wkładania do środka metalowych przedmiotów. Można także odłączyć wszystkie urządzenia USB, stację dokującą, monitor i inne akcesoria, a następnie sprawdzić reakcję laptopa wyłącznie z podstawowym zasilaczem.
Jeżeli bateria jest wyjmowana bez rozbierania obudowy, można odłączyć zasilanie, wyjąć baterię i po chwili spróbować uruchomić laptop tylko z właściwego zasilacza. W konstrukcjach z baterią wewnętrzną nie należy otwierać obudowy wyłącznie po to, aby wykonać taki test.
Warto zapisać, co dokładnie wydarzyło się przed awarią: czy wystąpiła przerwa w zasilaniu, czy pojawił się trzask, zapach, dym, miganie kontrolki albo wyłączenie podczas pracy. Nie należy jednak kontynuować prób, gdy laptop nagrzewa się w jednym miejscu, wydziela zapach spalenizny lub wykazuje oznaki uszkodzenia baterii.
Podobne objawy, które mogą oznaczać coś innego
Brak obrazu nie zawsze oznacza uszkodzenie płyty głównej po przepięciu. Przyczyną może być uszkodzona matryca, czyli panel wyświetlający obraz, przewód matrycy albo podświetlenie. Laptop może wtedy pracować, wydawać dźwięki i reagować na klawiaturę, mimo że ekran pozostaje ciemny.
Brak uruchomienia może wynikać z rozładowanej lub zużytej baterii, ale jeśli urządzenie działa prawidłowo z właściwego zasilacza, płyta główna może być sprawna. Problem może dotyczyć również samego zasilacza, jego przewodu albo gniazda.
Samoczynne wyłączanie może być skutkiem przegrzewania. Układ chłodzenia odprowadza ciepło z procesora i układu graficznego, a termoprzewodzący materiał poprawia przekazywanie ciepła do radiatora. Zabrudzenie wentylatora lub zużycie tego materiału może powodować wyłączenia niezwiązane z przepięciem.
Niektóre problemy są związane z pamięcią operacyjną albo dyskiem. Pamięć operacyjna przechowuje dane potrzebne podczas bieżącej pracy, a dysk przechowuje system i pliki. Uszkodzenie któregoś z tych podzespołów może powodować brak startu, zawieszanie lub komunikaty błędów, mimo że tor zasilania działa prawidłowo.
Najczęstsze pytania
Czy laptop Lenovo po przepięciu zawsze wymaga wymiany całej płyty głównej?
Nie. Zakres uszkodzenia zależy od miejsca, do którego dotarł impuls elektryczny. Jeśli awaria obejmuje pojedynczy element lub konkretną gałąź zasilania, możliwa jest naprawa elektroniki na poziomie podzespołów. O wymianie całej płyty można mówić dopiero po wykonaniu pomiarów i ocenie opłacalności naprawy.
Czy można odzyskać dane z laptopa, który nie reaguje na zasilanie?
Często dane pozostają na dysku, nawet gdy płyta główna nie uruchamia komputera. Możliwość ich odczytu zależy od rodzaju dysku, jego stanu oraz tego, czy dane były chronione szyfrowaniem. Przed samodzielnym demontażem warto ustalić, czy potrzebna jest przede wszystkim naprawa laptopa, czy zabezpieczenie plików.
Czy przepięcie może uszkodzić tylko baterię?
Tak, ale nie jest to jedyna możliwość. Uszkodzeniu może ulec bateria, układ ładowania, zasilacz, gniazdo albo kilka elementów jednocześnie. Wymiana baterii bez sprawdzenia płyty głównej nie daje pewności usunięcia przyczyny.
Czy po naprawie można otrzymać gwarancję?
Warunki gwarancji są ustalane indywidualnie dla wykonanej naprawy. Gwarancja na naprawę może wynosić do 12 miesięcy, zgodnie z zakresem prac i zastosowanymi częściami. W naprawach stosowane są wyłącznie nowe części, nigdy elementy używane ani pochodzące z odzysku.
Czy na czas naprawy dostępny jest laptop zastępczy?
Laptop zastępczy z systemem Windows jest dostępny bezpłatnie na czas naprawy laptopa, bez dodatkowych warunków. Szczegóły przekazania urządzenia zastępczego są ustalane podczas przyjęcia zlecenia.
Naprawa płyty głównej po przepięciu wymaga rozróżnienia objawu od rzeczywistej przyczyny. Sam brak reakcji, czarny ekran lub problem z ładowaniem nie wskazuje jeszcze konkretnego uszkodzonego elementu. Dopiero po oględzinach, pomiarach i próbach kontrolowanych można określić zakres awarii oraz bezpieczny sposób naprawy. Serwis specjalizujący się w laptopach Lenovo ma ponad 20 lat doświadczenia i wykonał naprawy ponad 10 000 urządzeń, a większość usterek udaje się usunąć po prawidłowym ustaleniu źródła problemu.
