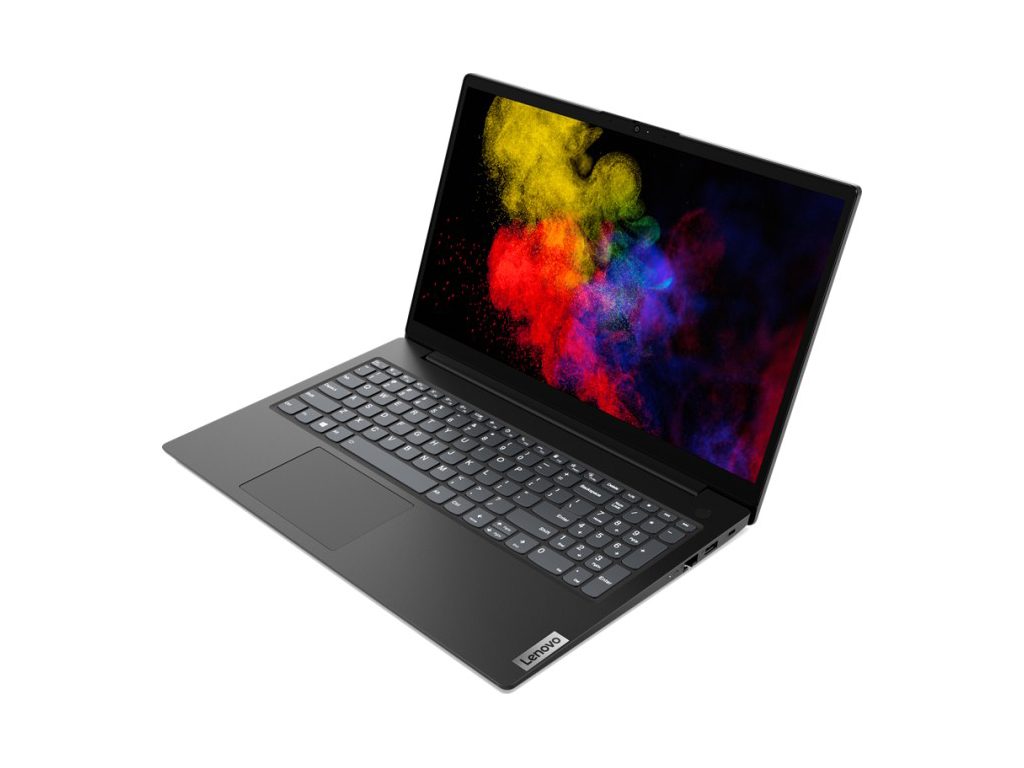

Rola portu WWAN oraz technologii eSIM w laptopach Lenovo
Moduł WWAN (ang. Wireless Wide Area Network, czyli bezprzewodowa sieć rozległa) umożliwia laptopom bezpośrednią łączność z siecią komórkową za pośrednictwem technologii LTE lub 5G bez konieczności korzystania z zewnętrznych modemów USB czy routerów mobilnych. W nowoczesnych konstrukcjach biznesowych Lenovo, takich jak serie ThinkPad, ThinkBook oraz wybrane modele Yoga, złącze to realizowane jest najczęściej w postaci gniazda M.2 (Key-B). Współczesne rozwiązania coraz częściej integrują funkcjonalność eSIM (ang. embedded SIM, czyli wbudowana, programowalna karta identyfikacyjna subskrybenta), która eliminuje konieczność stosowania fizycznej tacki na kartę nano-SIM lub działa z nią w trybie hybrydowym.
Port WWAN odpowiada za przesyłanie sygnałów magistrali PCI Express (PCIe) lub USB 3.0/2.0, zasilanie karty modemowej, komunikację z magistralą I2C/GPIO oraz transfer danych identyfikacyjnych z kontrolera eSIM lub fizycznego slotu SIM. Usterka w tym obszarze uniemożliwia zestawienie połączenia komórkowego, powoduje błędy inicjalizacji sprzętu podczas procedury POST (ang. Power-On Self-Test, czyli wstępnego autotestu płyty głównej po włączeniu zasilania) lub całkowicie blokuje wykrywanie profilu komórkowego przez system operacyjny.
W niezależnym serwisie laptopów diagnoza poprzedza każdą naprawę, a wieloletnia praktyka obejmująca ponad 20 lat doświadczenia oraz ponad 10 000 obsłużonych urządzeń pozwala precyzyjnie zidentyfikować, czy problem wynika z uszkodzenia samego modułu, złącza M.2, toru zasilania na płycie głównej, czy też układu scalonego eSIM.
Typowe objawy awarii złącza WWAN i obsługi profilu eSIM
Problemy z modemem komórkowym oraz portem WWAN w laptopach Lenovo mogą objawiać się na wiele sposobów, w zależności od tego, która linia sygnałowa lub komponent uległ uszkodzeniu. Do najczęściej obserwowanych symptomów należą:
- Komunikat o błędzie autoryzacji podczas uruchamiania: Wyświetlanie błędu BIOS typu „Unauthorized network card is plugged in” (nieautoryzowana karta sieciowa została podłączona), co wskazuje na problem z identyfikacją modułu w mechanizmie tzw. białej listy (ang. whitelist, czyli listy dopuszczonych identyfikatorów sprzętowych modułów radiowych zapisanej w pamięci UEFI).
- Brak widoczności modemu w Menedżerze Urządzeń: Moduł WWAN nie jest wykrywany w gałęzi kart sieciowych ani jako urządzenie nieznane, co często oznacza brak napięcia zasilającego z przetwornicy pomocniczej lub uszkodzenie linii resetu (PERST#).
- Błąd odczytu lub pobierania profilu eSIM: System raportuje brak możliwości nawiązania komunikacji z układem eUICC (ang. embedded Universal Integrated Circuit Card, czyli fizycznym mikrokontrolerem zabezpieczającym przechowującym profile operatorów) pomimo obecności widocznego modemu.
- Cykliczne rozłączanie i błędy sterownika: Modem pojawia się i znika z systemu, zgłaszając błąd z kodem 10 lub kodem 43 w Menedżerze Urządzeń (problemy z inicjalizacją sterownika lub błędy magistrali komunikacyjnej).
- Brak sygnału sieci komórkowej: Modem jest poprawnie zainstalowany i widoczny, jednak poziom sygnału wynosi zero, co może świadczyć o przerwaniu toru antenowego, uszkodzeniu złączy koncentrycznych U.FL/MHF4 lub awarii wzmacniacza mocy w samym module.
- Zawieszanie się laptopa podczas wybudzania: Przejście w stan uśpienia (S3/Modern Standby) powoduje zawieszenie systemu Windows z powodu braku odpowiedzi na linii sygnałowej WAKE# z portu WWAN.
Przyczyny usterek sprzętowych i programowych w torze WWAN
Prawidłowe funkcjonowanie portu WWAN z obsługą eSIM wymaga współdziałania wielu elementów elektronicznych oraz bloków oprogramowania układowego. Awaria może powstać na poziomie mechanicznym, termicznym lub logicznym.
Uszkodzenia mechaniczne i korozja złącza M.2
Złącze M.2 przeznaczone dla kart WWAN posiada bardzo gęsty raster styków (ang. pitch, czyli odstęp między pinami wynoszący zaledwie 0,5 mm). W wyniku naprężeń mechanicznych, wibracji, uderzeń mechanicznych lub wcześniejszych niefachowych prób montażu karty, piny mogą ulec odkształceniu, wygięciu lub wyłamaniu. Dodatkowo obecność wilgoci wewnątrz obudowy prowadzi do zjawiska elektrokorozji na stykach zasilania (piny 3.3V) oraz masowych, co powoduje powstawanie zwarć lub spadków napięcia uniemożliwiających stabilną pracę.
Usterki sekcji zasilania na płycie głównej
Karty WWAN pracujące w standardzie LTE/5G charakteryzują się dynamicznym poborem prądu, szczególnie w momentach transmisji pakietowej przy słabym sygnale stacji bazowej. Na płycie głównej za zasilanie gniazda WWAN odpowiadają dedykowane przetwornice step-down (obniżające napięcie), filtry ferrytowe oraz klucze tranzystorowe MOSFET (ang. Metal-Oxide Semiconductor Field-Effect Transistor, czyli tranzystory polowe z izolowaną bramką). Uszkodzenie klucza zasilającego lub kondensatorów filtrujących skutkuje zapadem napięcia zasilającego przy próbie aktywacji modemu, co objawia się natychmiastowym zniknięciem urządzenia z systemu.
Problemy z układem eUICC / eSIM i magistralą I2C
W zależności od platformy sprzętowej (ThinkPad X1, seria T, seria L, ThinkBook), kontroler eSIM może być zintegrowany bezpośrednio na laminacie płyty głównej lub wbudowany w sam moduł modemu WWAN. W przypadku rozwiązań zintegrowanych na płycie, komunikacja pomiędzy procesorem, układem TPM (ang. Trusted Platform Module, czyli sprzętowym modułem kryptograficznym) a pamięcią eSIM odbywa się poprzez magistralę I2C lub SPI. Zakłócenia na tych liniach, uszkodzenie rezystorów podciągających (ang. pull-up resistors) lub uszkodzenie samego układu scalonego eUICC uniemożliwiają zapis i autoryzację profili operatorów telekomunikacyjnych.
Niezgodność identyfikatorów sprzętowych i blokady UEFI
Płyty główne w laptopach biznesowych Lenovo posiadają weryfikację identyfikatorów VID/PID oraz FRU (ang. Field Replaceable Unit, czyli numeru części zamiennej przypisanego przez producenta) w kodzie UEFI. Zastosowanie uniwersalnego modemu pochodzącego z wolnego rynku, który nie posiada odpowiedniego wpisu w oprogramowaniu układowym, skutkuje zablokowaniem uruchomienia urządzenia lub brakiem inicjalizacji portu.
Procedura diagnostyczna i naprawcza w serwisie
Proces weryfikacji i naprawy portu WWAN z obsługą eSIM wymaga zastosowania aparatury pomiarowej, analizatorów stanów logicznych oraz stacji lutowniczych do montażu powierzchniowego SMD/BGA.
1. Pomiary napięć i inspekcja mikroskopowa
Diagnoza rozpoczyna się od demontażu obudowy dolnej oraz oględzin gniazda M.2 pod mikroskopem stereoskopowym w celu wykrycia ewentualnych uszkodzeń mechanicznych, mikropęknięć spoiwa lutowniczego lub zanieczyszczeń. Następnie za pomocą multimetru cyfrowego oraz oscyloskopu weryfikowane są kluczowe punkty pomiarowe:
- Obecność i stabilność głównej linii zasilania +3.3V_WWAN pod obciążeniem sztucznym.
- Napięcia pomocnicze linii sygnałowych (linie RESET, W_DISABLE1#, W_DISABLE2# odpowiadające za sprzętowe wyłączanie modułów radiowych).
- Przebiegi zegarowe na liniach magistrali PCIe (CLKREQ# oraz pary różnicowe REFCLK).
2. Weryfikacja toru antenowego i pomiar dopasowania
W przypadku problemów z zasięgiem sprawdzana jest ciągłość przewodów antenowych prowadzonych przez zawiasy matrycy do pokrywy ekranu. Uszkodzenie oplotu masowego lub żyły sygnałowej mikrokabli koncentrycznych powoduje odbicia fali elektromagnetycznej i wyłączenie stopni końcowych modemu w celu ochrony przed przegrzaniem.
3. Naprawa układów elektronicznych i wymiana złącza M.2
W razie wykrycia uszkodzeń fizycznych gniazda M.2 przeprowadzana jest jego precyzyjna wymiana przy użyciu stacji na gorące powietrze (ang. hot air) oraz spoiw o odpowiednim profilu termicznym. Uszkodzone elementy dyskretne, filtry ESD (ang. Electrostatic Discharge, zabezpieczenia przed wyładowaniami elektrostatycznymi) oraz uszkodzone tranzystory MOSFET w sekcji zasilania są wymieniane na nowe komponenty o identycznych parametrach pracy.
4. Programowanie pamięci i obsługa profili eSIM
W sytuacjach, w których uszkodzeniu uległa integralność danych konfiguracyjnych w pamięci SPI Flash płyty głównej (np. po nieudanej aktualizacji oprogramowania układowego), pamięć jest programowana za pomocą zewnętrznego programatora pamięci flash z zachowaniem unikalnych bloków danych urządzenia (numer seryjny, klucze DPK). Do napraw stosujemy wyłącznie nowe części zamienne, a na wykonane usługi udzielana jest gwarancja do 12 miesięcy.
W przypadku napraw realizowanych w trybie door-to-door, gdzie sprzęt jest odbierany przez naszego kierowcę, diagnoza jest bezpłatna. Czas realizacji naprawy z reguły nie przekracza 3 dni roboczych, a na cały okres trwania prac serwisowych istnieje możliwość skorzystania z bezpłatnego laptopa zastępczego, wydawanego bez kaucji i bez limitu czasowego. W ramach obsługi mobilnej serwisant może również podjąć próbę diagnostyki i konfiguracji na miejscu (dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km, gdzie większość usterek usuwamy podczas pierwszej wizyty).
Czego unikać podczas samodzielnych prób naprawy i modernizacji
Nieprawidłowo przeprowadzone czynności serwisowe w obrębie złącza WWAN mogą prowadzić do poważnych i kosztownych uszkodzeń płyty głównej.
Podstawowym błędem jest manipulowanie przy złączu M.2 lub podłączanie karty modemowej przy podłączonym akumulatorze głównym. W nowoczesnych laptopach Lenovo (w tym seriach ThinkPad, Yoga czy IdeaPad) na stykach złącza M.2 stale obecne jest napięcie czuwania. Wsunięcie karty pod kątem lub dotknięcie metalową obudową modemu do odsłoniętych komponentów powoduje natychmiastowe zwarcie linii 3.3V z liniami sygnałowymi procesora, co prowadzi do nieodwracalnego uszkodzenia mostu południowego lub struktury SoC (ang. System on a Chip, czyli układu scalonego integrującego procesor i kontrolery peryferyjne).
Innym częstym problemem jest stosowanie nadmiernej siły podczas montażu miniaturowych złączy antenowych U.FL/MHF4. Złamanie środkowego pinu w gnieździe antenowym modemu uniemożliwia prawidłowy odbiór sygnału i wymaga wymiany całego złącza lub przewodu antenowego. Należy także pamiętać, że instalacja modemów nieznanego pochodzenia bez zgodności z listą FRU może wywołać błąd procedury POST, uniemożliwiając rozruch komputera.
Najczęściej zadawane pytania (FAQ)
Czy każdy laptop Lenovo ze slotem M.2 obsługuje modem WWAN z eSIM?
Nie każde urządzenie posiadające fizyczne gniazdo M.2 jest przystosowane do obsługi łączności komórkowej. Slot musi posiadać odpowiednie kluczowanie (Key-B), poprowadzone linie sygnałowe SIM/eSIM, doprowadzone zasilanie oraz zamontowaną instalację antenową w obudowie matrycy (tzw. modele WWAN-ready). W wersjach bez fabrycznego przygotowania konieczny jest montaż kompletnego okablowania antenowego.
Czym różni się obsługa fizycznej karty SIM od modułu eSIM w złączu WWAN?
Fizyczna karta SIM wymaga obecności mechanicznego slotu na obudowie laptopa oraz dedykowanych linii transmisyjnych prowadzonych z płyty do modemu. W przypadku eSIM dane profilu abonenckiego pobierane są drogą cyfrową za pomocą kodu QR i zapisywane bezpośrednio w dedykowanym układzie scalonym eUICC, co eliminuje konieczność fizycznej wymiany kart przy zmianie operatora telekomunikacyjnego.
Jak długo trwa diagnostyka i naprawa uszkodzonego modułu lub portu WWAN?
Wstępna weryfikacja parametrów elektrycznych i poprawności sygnałów magistrali przeprowadzana jest bezzwłocznie. Standardowy czas naprawy w trybie warsztatowym z reguły nie przekracza 3 dni. W przypadku napraw realizowanych w ramach usługi door-to-door przysługuje bezpłatna diagnoza oraz bezpłatny laptop zastępczy na cały czas trwania procedury serwisowej.
Co zrobić, gdy po aktualizacji systemu Windows modem WWAN przestaje działać?
W pierwszej kolejności warto zweryfikować stan urządzenia w Menedżerze Urządzeń oraz sprawdzić, czy usługa konfiguracji sieci komórkowej (WWAN AutoConfig) jest aktywna w systemie operacyjnym. Jeżeli reinstalacja sterowników producenta nie przynosi rezultatu, konieczna jest diagnostyka sprzętowa linii komunikacyjnych oraz stanu pamięci układowej modemu.
