Specyfika konstrukcyjna serii ThinkBook Plus a podatność na usterki

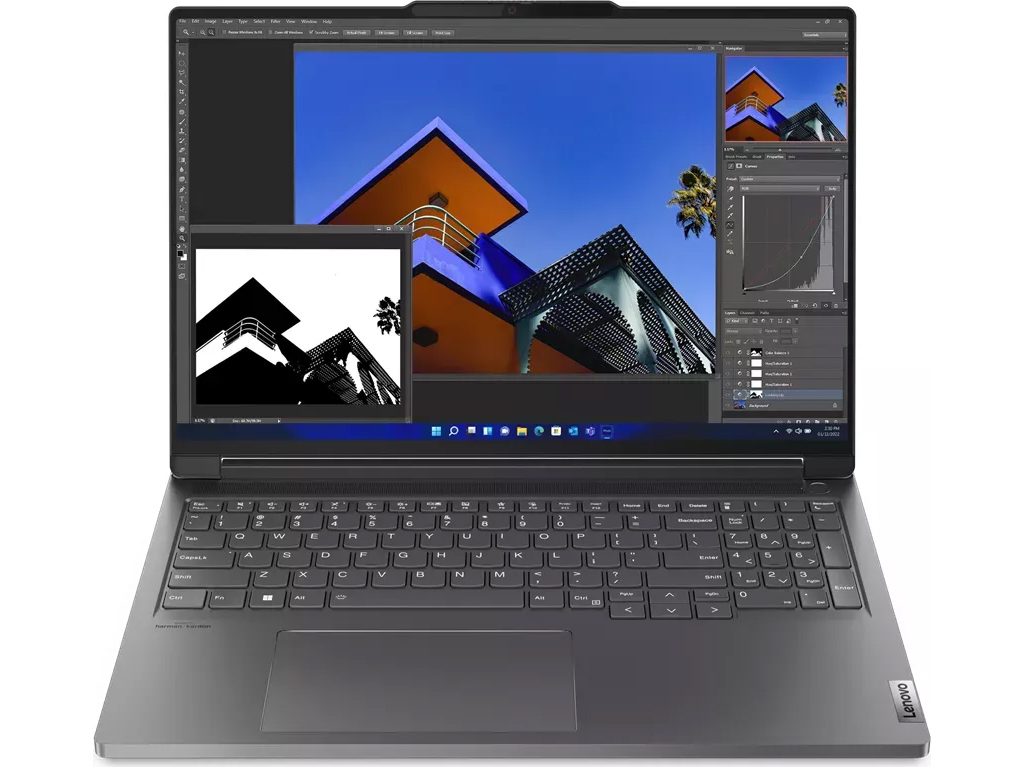

Seria Lenovo ThinkBook Plus reprezentuje innowacyjną gałąź laptopów biznesowych, w której standardowa konstrukcja została rozbudowana o dodatkowe ekrany robocze. W zależności od generacji spotyka się warianty z zewnętrznym wyświetlaczem wykonanym w technologii E-Ink (ekran z papierem elektronicznym na zewnętrznej pokrywie matrycy), pomocniczym panelem dotykowym obok klawiatury lub obrotową matrycą OLED (matryca z samoświecącymi diodami organicznymi). Ta unikalna architektura sprawia, że dobór odpowiedniej konfiguracji sprzętowej ma bezpośrednie przełożenie na długoterminową stabilność pracy, podatność na zużycie mechaniczne oraz ryzyko wystąpienia awarii elektronicznych.

Wybór wariantu z dodatkowym wyświetlaczem wiąże się z obecnością bardziej skomplikowanego toru przesyłu sygnału wideo. Każdy dodatkowy panel wymaga zdublowania taśm sygnałowych eDP (Embedded DisplayPort – cyfrowy interfejs przesyłania obrazu do matrycy), zintegrowania dodatkowych kontrolerów dotyku w architekturze I2C/USB oraz zastosowania dedykowanych przetwornic napięcia na płycie głównej. W praktyce serwisowej obserwuje się, że konfiguracje o wyższym stopniu skomplikowania mechaniczno-elektronicznego wymagają znacznie bardziej przemyślanej eksploatacji oraz regularnej weryfikacji stanu połączeń ruchomych.

Kolejnym aspektem wpływającym na awaryjność jest bilans cieplny. Kompaktowa obudowa wykonana ze stopów aluminium mieści w sobie nie tylko wydajne jednostki obliczeniowe, ale również warstwy izolujące ciepło, jakimi są struktury dodatkowych ekranów. Wybór zbyt agresywnej konfiguracji procesora przy ograniczonej kubaturze radiatora prowadzi do zjawiska thermal throttlingu (automatycznego obniżania taktowania zegarów pod wpływem przekroczenia bezpiecznych temperatur pracy), a w dłuższej perspektywie do degradacji struktury połączeń BGA (Ball Grid Array – technologia montażu układów scalonych za pomocą kulek cynowych) pod układem scalonym.

Analiza podzespołów: procesor, pamięć RAM i dyski pod kątem trwałości

Dobierając konfigurację sprzętową w serii ThinkBook Plus, kluczowe znaczenie ma weryfikacja architektury samej płyty głównej. Z punktu widzenia niezawodności poszczególne elementy składowe wykazują zróżnicowaną odporność na przeciążenia eksploatacyjne:

Procesor i układ chłodzenia: Konfiguracje wyposażone w jednostki o umiarkowanym profilu poboru energii (TDP – Thermal Design Power, czyli teoretyczna maksymalna ilość ciepła wydzielana przez układ) generują znacznie mniej naprężeń termicznych. Warianty z najwyższymi dostępnymi procesorami w cienkich obudowach pracują na granicy dopuszczalnych temperatur, co przyspiesza proces starzenia się past termoprzewodzących oraz termopadów (elastycznych podkładek termoprzewodzących odprowadzających ciepło z sekcji zasilania VRM).
Pamięć operacyjna (RAM): W wielu modelach serii ThinkBook Plus stosowana jest pamięć LPDDR lutowana bezpośrednio na laminacie płyty głównej (układy on-board). Choć zapewnia to kompaktowość i wysoką przepustowość, to w przypadku uszkodzenia pojedynczej kości pamięci dochodzi do całkowitego unieruchomienia urządzenia (objawiającego się brakiem obrazu i kodem błędów sekwencji POST). Dobór konfiguracji z odpowiednio dobranym, docelowym zasobem pamięci eliminuje konieczność zaawansowanych ingerencji mikrolutowniczych w przyszłości.
Magazyn danych SSD NVMe: Wybór nośnika w formacie M.2 ma wpływ nie tylko na szybkość zapisu, ale i na temperatury wewnętrzne. Dysk półprzewodnikowy zamontowany w sąsiedztwie dodatkowego ekranu lub baterii oddaje ciepło bezpośrednio do wnętrza obudowy. Warto wybierać konfiguracje ze sprawdzonymi kontrolerami o zrównoważonym profilu termicznym, aby uniknąć błędów transmisji na magistrali PCIe oraz uszkodzenia komórek pamięci NAND Flash.
Bateria litowo-polimerowa: Dwa ekrany generują znacznie wyższy pobór prądu, co wymusza częstsze cykle ładowania i rozładowania. W modelach o intensywnej eksploatacji dochodzi do szybszego zużycia chemicznego ogniw, a w skrajnych przypadkach do ich puchnięcia, co może wywierać mechaniczny nacisk na płytkę dotykową (touchpad) oraz dolną pokrywę obudowy.

Wpływ podwójnych ekranów i zawiasów na awaryjność mechaniczną

Najbardziej charakterystyczny element konstrukcji ThinkBook Plus – mechanizm zawiasów i prowadzenie okablowania – stanowi newralgiczny punkt całej konstrukcji. W modelach z obracaną matrycą (Twist) lub zewnętrznym ekranem E-Ink, zawiasy muszą przenieść nie tylko opór mechaniczny przy otwieraniu, ale również zabezpieczyć wielożyłowe wiązki sygnałowe przed przetarciem i zmęczeniem materiałowym.

Przetarcie taśmy matrycy objawia się zazwyczaj artefaktami graficznymi, zanikiem podświetlenia, migotaniem obrazu przy zmianie kąta nachylenia pokrywy lub brakiem reakcji warstwy digitizera (szklanej powłoki odpowiedzialnej za rozpoznawanie dotyku i piórka stylus). W skrajnych sytuacjach zwarcie wewnątrz uszkodzonej taśmy sygnałowej może doprowadzić do przebicia linii zasilania podświetlenia (najczęściej pełnego napięcia z głównej linii zasilania) do linii danych EDID/eDP, co skutkuje natychmiastowym spaleniem procesora lub mostka hybrydowego zintegrowanego w strukturze SoC (System on a Chip – układ scalony łączący procesor, układ graficzny i kontrolery peryferiów).

Drugim istotnym czynnikiem jest podatność na naprężenia samej pokrywy. Wyświetlacz E-Ink lub panel dotykowy umieszczony na wierzchu klapy nie jest chroniony tak, jak tradycyjna matryca schowana wewnątrz obudowy. Nacisk w torbie transportowej, uderzenie punktowe czy zamknięcie pokrywy przy obecności drobnego przedmiotu na klawiaturze może doprowadzić do pęknięcia wewnętrznej struktury kryształów, nawet jeśli zewnętrzna powłoka ze szkła hartowanego pozostaje nienaruszona.

Procedura diagnostyczna i naprawcza w przypadku usterek ThinkBook Plus

Diagnoza poprzedza naprawę każdego urządzenia trafiającego do serwisu. Ze względu na specyfikę konstrukcji dwuekranowej proces weryfikacji usterki wymaga zachowania rygorystycznych procedur pomiarowych z wykorzystaniem aparatury laboratoryjnej. Prawidłowy ciąg diagnostyczny obejmuje szereg czynności:

W pierwszej kolejności wykonywana jest weryfikacja poboru prądu na zasilaczu laboratoryjnym z wykorzystaniem złącza USB-C Power Delivery. Obserwacja stanów przejściowych i dynamiki narastania prądu pozwala określić, czy płyta główna poprawnie inicjuje przetwornice główne 3.3V i 5V, układ ładowania (charger) oraz sekcje zasilania procesora i pamięci RAM. Następnie sprawdzana jest komunikacja na szynach danych I2C/SMBus, którymi kontroler KBC (Embedded Controller – układ zarządzający klawiaturą, zasilaniem i stanami uśpienia) komunikuje się z czujnikami otwarcia pokrywy (hallotronami) i kontrolerami dodatkowych ekranów.

W przypadku usterek toru wideo sprawdzana jest ciągłość taśm sygnałowych, impedancja poszczególnych linii różnicowych oraz obecność napięć zasilających panel pomocniczy. Jeśli uszkodzeniu uległ moduł wyświetlacza, wymiana realizowana jest przy użyciu podzespołów fabrycznie nowych. Podczas montażu precyzyjnie kalibrowane są zawiasy obudowy, co pozwala zminimalizować opór mechaniczny i zapobiec wyłamywaniu gniazd montażowych w korpusie ze stopu magnezowo-aluminiowego.

Naprawy układów zasilania oraz uszkodzeń logicznych realizowane są z poziomu mikroskopu stereoskopowego. W przypadku uszkodzeń układów BGA lub pamięci RAM wykonuje się precyzyjne lutowanie w profilu temperaturowym zgodnym ze specyfikacją laminatu wielowarstwowego. Każda naprawa kończy się procedurą czyszczenia układu chłodzenia, aplikacją past termoprzewodzących o wysokiej przewodności cieplnej oraz pełnymi testami obciążeniowymi (stress-testy jednostki CPU, GPU, pamięci oraz weryfikacja działania digitizerów na obu ekranach).

Eksploatacja i profilaktyka — jak zminimalizować ryzyko awarii

Świadome użytkowanie modeli Lenovo ThinkBook Plus pozwala w znacznym stopniu ograniczyć konieczność interwencji serwisowej. Należy pamiętać o kilku fundamentalnych zasadach bezpieczeństwa technicznego:

Ochrona mechaniczna pokrywy: Urządzenia dwuekranowe powinny być transportowane w sztywnych etui ochronnych, które niwelują nacisk punktowy na zewnętrzny wyświetlacz E-Ink lub matrycę pomocniczą.
Równomierne otwieranie pokrywy: Otwieranie laptopa powinno zawsze odbywać się poprzez chwyt za centralną część klapy matrycy, a nie za jeden z rogów. Chwytanie za róg powoduje powstawanie sił skręcających, które naciągają wewnętrzne taśmy sygnałowe i obciążają pojedynczy zawias.
Profilaktyka termiczna: Ze względu na zwartą obudowę, czyszczenie układu chłodzenia z kurzu i wymiana materiałów termoprzewodzących powinny być przeprowadzane regularnie. Zalegający w radiatorze pył ogranicza przepływ powietrza, powodując nagrzewanie się całej konstrukcji, w tym bezpośrednio stykających się z korpusem ekranów i baterii.
Ostrożność przy zasilaczach: Należy stosować wyłącznie zasilacze zgodne ze standardem USB-C PD o odpowiedniej mocy znamionowej. Tanie zamienniki bez filtrów tętnień napięcia mogą uszkodzić kontroler zasilania USB Type-C (układ Power Delivery Controller) oraz przetwornice pomocnicze płyty głównej.

Najczęściej zadawane pytania (FAQ)

Czy uszkodzenie zewnętrznego ekranu uniemożliwia korzystanie z głównej matrycy?
W większości przypadków uszkodzenie mechaniczne warstwy E-Ink lub panelu dotykowego nie blokuje działania głównego ekranu. Jeśli jednak doszło do zwarcia na linii zasilania panelu pomocniczego lub uszkodzenia taśmy łączącej, kontroler zasilania może zablokować uruchomienie płyty głównej w celu ochrony reszty podzespołów. W takiej sytuacji konieczna jest interwencja serwisowa i odpięcie lub wymiana uszkodzonego toru.

Jakie objawy wskazują na zużycie taśmy sygnałowej w modelach ThinkBook Plus?
Podstawowe symptomy to migotanie obrazu podczas poruszania pokrywą, zanik podświetlenia, pojawianie się pionowych lub poziomych pasów oraz brak reakcji na dotyk piórka stylus. Objawy te mogą występować okresowo, w zależności od kąta rozwarcia laptopa, co jednoznacznie wskazuje na mechaniczne uszkodzenie wiązki przewodów w osi zawiasu.

Czy lutowana pamięć RAM w ThinkBook Plus może zostać naprawiona po awarii?
Tak, awaria wlutowanych kości RAM (układów LPDDR) jest w pełni usuwalna na poziomie serwisu. Procedura polega na identyfikacji uszkodzonego banku pamięci za pomocą diagnostyki sprzętowej, wylutowaniu uszkodzonego modułu BGA i wlutowaniu nowego, sprawnego układu o identycznych parametrach czasowych i pojemnościowych.

Jak wysokie temperatury wpływają na trwałość ekranu E-Ink i baterii?
Długotrwałe przegrzewanie się wnętrza laptopa przyspiesza degradację mikrokapsułek z pigmentem w ekranach E-Ink (co powoduje powstawanie trwałych powidoków i spadek kontrastu) oraz przyspiesza proces utraty pojemności przez ogniwa litowo-polimerowe. Utrzymanie drożnego układu chłodzenia jest w tych modelach kluczowe dla zachowania sprawności obu wyświetlaczy.
