Naprawa Lenovo ThinkBook Plus — najczęstsze problemy

Specyfika konstrukcji Lenovo ThinkBook Plus a typowe usterki

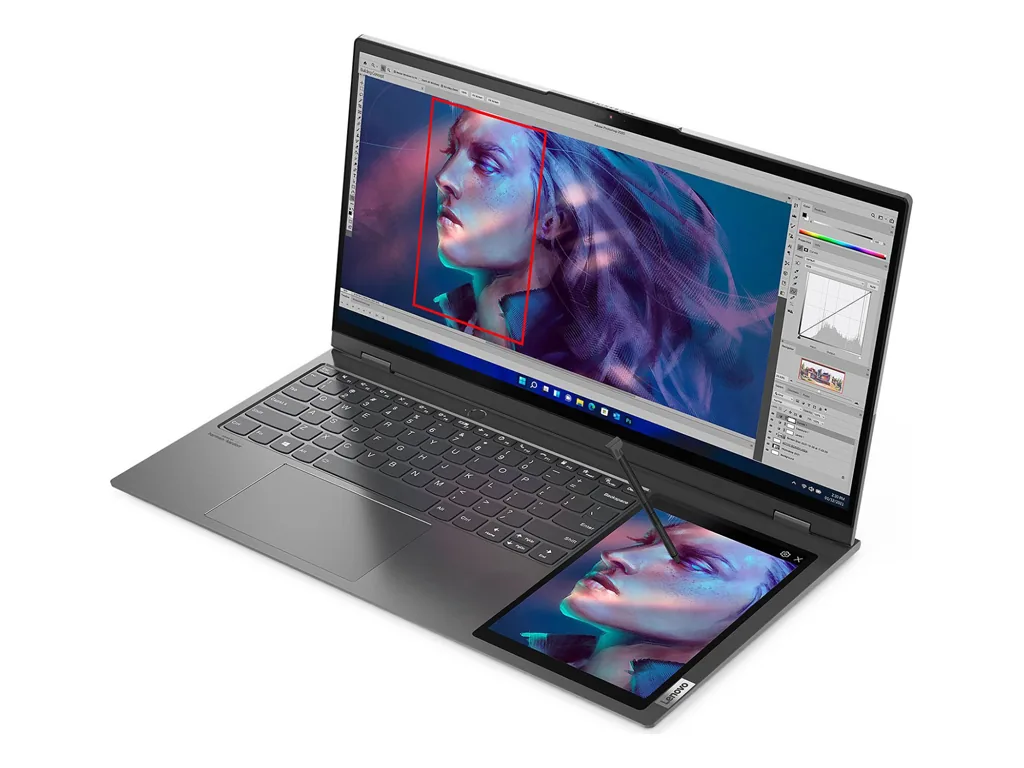

Seria Lenovo ThinkBook Plus wyróżnia się niestandardową architekturą, łączącą cechy wydajnego laptopa biznesowego z innowacyjnymi rozwiązaniami w obszarze wyświetlaczy. W zależności od generacji, urządzenia te wyposażone są w pomocniczy ekran w technologii E-Ink na zewnętrznej pokrywie matrycy, dodatkowy panel dotykowy umieszczony obok klawiatury na pulpicie roboczym lub obrotowy mechanizm zawiasu. Taka integracja zaawansowanej elektroniki na ograniczonej przestrzeni niesie ze sobą określone wyzwania eksploatacyjne i serwisowe. Diagnoza poprzedza naprawę, ponieważ usterka pozornie wyglądająca na awarię systemu operacyjnego może wynikać z uszkodzenia magistrali komunikacyjnej między płytą główną a dodatkowym kontrolerem ekranu pomocniczego.

Podstawowe trudności użytkowe w modelach ThinkBook Plus koncentrują się wokół dwóch głównych obszarów: fizycznych uszkodzeń taśm sygnałowych przeprowadzonych przez zawiasy oraz nieprawidłowości w zasilaniu i zarządzaniu energią. Podwójna matryca wymaga zdublowanych linii zasilających oraz dedykowanych układów sterujących, takich jak przetwornice DC-DC (układy scalone konwertujące napięcie stałe z głównej linii zasilania na niższe napięcia robocze poszczególnych komponentów). Ponadto urządzenia te pracują pod stałym obciążeniem termicznym, co przy zwartej obudowie ze stopów aluminium wpływa na degradację połączeń lutowanych pod układami BGA (Ball Grid Array — typ obudowy układów scalonych lutowanych za pomocą kulek cynowych do powierzchni płyty głównej).

Problemy z dodatkowym wyświetlaczem E-Ink i panelami pomocniczymi

Najczęściej spotykanym problemem w laptopach ThinkBook Plus jest brak reakcji lub nieprawidłowe wyświetlanie treści na ekranie zewnętrznym E-Ink bądź pomocniczym panelu LCD. Objawy te przybierają różną formę:

• Całkowite zablokowanie obrazu na ekranie E-Ink (tzw. zamrożenie stanu ekranu elektroforetycznego, który zachowuje ostatni obraz nawet po odłączeniu zasilania).
• Brak detekcji dotyku i piórka cyfrowego (digitizera) na panelu zewnętrznym przy prawidłowo działającym ekranie głównym.
• Migotanie obrazu lub artefakty graficzne (przebarwienia, pasy, zakłócenia sygnału) pojawiające się podczas otwierania i zamykania pokrywy matrycy.
• Komunikaty o błędzie komunikacji z dedykowaną aplikacją zarządzającą ekranem pomocniczym w środowisku systemu operacyjnego.

Źródłem tych nieprawidłowości bywa najczęściej uszkodzenie mechaniczne taśmy eDP (embedded DisplayPort — standard cyfrowego interfejsu audio-video stosowany do łączenia matrycy z płytą główną). Ze względu na to, że przez zawias przechodzi wiązka obsługująca dwa wyświetlacze, taśma jest poddawana naprężeniom skrętnym przy każdym ruchu pokrywy. Wieloletnia eksploatacja prowadzi do mikropęknięć wewnątrz miedzianych żył sygnałowych. Innym źródłem problemu jest uszkodzenie dedykowanego mikrokontrolera zarządzającego odświeżaniem cząsteczek pigmentu w ekranie E-Ink lub korozja złączy FPC (Flexible Printed Circuit — elastyczne taśmy połączeniowe z mikroskopijnymi pinami kontaktowymi), spowodowana kondensacją wilgoci.

Usterki zasilania, układu ładowania USB-C i sekcji Power Delivery

Laptopy biznesowe ThinkBook Plus korzystają ze standardu ładowania przez złącze USB-C z obsługą protokołu Power Delivery. Intensywna praca mobilna oraz częste podłączanie stacji dokujących i ładowarek o zróżnicowanych parametrach narażają ten segment płyty głównej na przeciążenia. Do typowych objawów należą:

• Brak reakcji na podłączenie zasilacza (dioda ładowania nie świeci, bateria nie przyjmuje ładunku).
• Laptop uruchamia się wyłącznie na naładowanym akumulatorze, natomiast nie pobiera prądu bezpośrednio z sieci.
• Cykliczne rozłączanie i ponowne łączenie zasilacza w odstępach kilkusekundowych (tzw. restartowanie pętli negocjacji napięcia Power Delivery).
• Bardzo wysoka temperatura obudowy w rejonie portów wejścia/wyjścia podczas próby ładowania.

W takich sytuacjach weryfikacji podlega układ KBC (Keyboard Controller lub Embedded Controller — mikrokontroler zarządzający procedurą startową, klawiaturą oraz komunikacją z baterią) oraz układ chargera (scalony sterownik kontrolujący proces ładowania akumulatora i przełączający źródła zasilania). Uszkodzeniu ulegają również tranzystory polowe typu MOSFET (tranzystory z izolowaną bramką, pracujące jako szybkie klucze elektroniczne w sekcjach zasilania), w których dochodzi do przebicia struktury półprzewodnikowej, co skutkuje zwarciem do masy na głównej linii zasilania (szynie VIN/B+).

Mechaniczne zużycie zawiasów i obudowy w modelach wieloekranowych

Masa pokrywy w laptopach z dwoma ekranami jest wyższa niż w standardowych konstrukcjach. Powoduje to zwiększone obciążenie prowadnic i zawiasów montowanych wewnątrz korpusu urządzenia. W modelach ThinkBook Plus z mechanizmem obrotowym (twist) dodatkowo dochodzi do naprężeń osiowych w centralnym punkcie obrotu.

Niewłaściwy opór mechanizmu zawiasów prowadzi do wyłamywania mosiężnych tulei gwintowanych z kompozytowych lub aluminiowych elementów obudowy (palmrestu i klapy matrycy). Jeśli opór staje się zbyt duży, podczas otwierania pokrywy następuje deformacja ramki, co może skutkować bezpośrednim pęknięciem wewnętrznej warstwy szkła matrycy głównej lub uszkodzeniem zewnętrznego panelu E-Ink. W takich przypadkach nie wystarcza doraźne sklejenie elementów; konieczna jest rekonstrukcja punktów montażowych oraz precyzyjna regulacja siły docisku sprzęgieł ciernych w zawiasach, aby zapewnić płynny ruch bez nadmiernego oporu.

Przegrzewanie się i spadki wydajności (Thermal Throttling)

Kompaktowe wymiary ThinkBook Plus wymuszają zastosowanie gęstego upakowania elementów. Układ chłodzenia składa się z miniaturowego wentylatora promieniowego oraz miedzianego ciepłowodu (heatpipe — rurka cieplna wypełniona cieczą roboczą, transportująca ciepło z procesora do radiatora). Z biegiem czasu dochodzi do naturalnego zjawiska degradacji interfejsów termoprzewodzących.

Objawy problemów z odprowadzaniem ciepła obejmują:

• Thermal throttling (automatyczne obniżanie taktowania zegara procesora przez wbudowane mechanizmy zabezpieczające przed przegrzaniem, objawiające się nagłymi spadkami płynności pracy systemu).
• Głośna, ciągła praca wentylatora na maksymalnych obrotach nawet przy braku uruchomionych wymagających aplikacji.
• Samoczynne wyłączanie się laptopa po kilkunastu minutach pracy pod obciążeniem (zadziałanie zabezpieczenia termicznego PROCHOT).

W ramach obsługi technicznej wykonuje się czyszczenie i przyspieszanie do 24 godzin, polegające na usunięciu złogów kurzu z użebrowania radiatora, odtłuszczeniu powierzchni rdzeni krzemowych oraz aplikacji nowej pasty termoprzewodzącej o wysokim współczynniku przewodzenia ciepła i wymianie termopadów (elastycznych podkładek termicznych odprowadzających ciepło z sekcji zasilania VRM na radiator).

Jak przebiega profesjonalna diagnostyka i naprawa ThinkBook Plus

Ze względu na wysoki stopień integracji komponentów, proces naprawy wymaga zastosowania aparatury pomiarowej oraz precyzyjnego sprzętu lutowniczego. Prace naprawcze realizowane są w kilku etapach:

1. Pomiary rezystancji i napięć na cewkach przetwornic: Za pomocą multimetru cyfrowego i oscyloskopu weryfikuje się obecność zwarć na głównych liniach zasilających (np. 3.3V, 5V, 1.05V, linia zasilania pamięci RAM oraz rdzenia procesora). Pozwala to wykluczyć uszkodzenie samego procesora przed przystąpieniem do naprawy drobnicy elektronicznej.
2. Inspekcja mikroskopowa i termowizyjna: Płyta główna podłączana jest do zasilacza laboratoryjnego z regulowanym ograniczeniem prądowym. Kamera termowizyjna rejestruje punkty o nienaturalnie podwyższonej temperaturze, co natychmiast wskazuje uszkodzony kondensator ceramiczny MLCC (wielowarstwowy kondensator ceramiczny podatny na zwarcia po przepięciach) lub przegrzewający się sterownik.
3. Lutowanie BGA i SMD: Wymiana uszkodzonych układów scalonych, sterowników przetwornic czy gniazd USB-C odbywa się na profesjonalnych stacjach lutowniczych na gorące powietrze (hot-air) oraz stacjach podczerwieni, co zapobiega wygięciu wielowarstwowego laminatu płyty głównej pod wpływem naprężeń cieplnych.
4. Programowanie pamięci Flash SPI: W przypadku uszkodzenia oprogramowania układowego (BIOS/UEFI lub wsadu KBC) wylutowuje się kość pamięci i programuje ją w zewnętrznym programatorze programatorem dedykowanym do układów niskonapięciowych, po czym następuje czyszczenie regionu ME (Management Engine).
5. Testy stabilności: Po naprawie urządzenie przechodzi wielogodzinne testy syntetyczne obciążające jednocześnie procesor, sekcję ładowania oraz oba ekrany, weryfikując stabilność transferu danych na magistralach PCIe oraz DisplayPort.

Do napraw wykorzystywane są wyłącznie nowe części zamienne, co zapewnia pełną zgodność z fabrycznymi parametrami producenta. Na wykonane usługi udzielana jest gwarancja do 12 miesięcy. Czas realizacji naprawy z reguły nie przekracza 3 dni roboczych, a w przypadku konieczności zachowania ciągłości pracy istnieje możliwość skorzystania z bezpłatnego laptopa zastępczego na cały czas naprawy, bez kaucji i limitu czasowego.

Ryzyko i błędy przy próbach samodzielnej naprawy

Konstrukcja Lenovo ThinkBook Plus nie wybacza błędów montażowych. Samodzielne próby demontażu lub naprawy często prowadzą do poważniejszych uszkodzeń płyty głównej:

• Niezachowanie procedury odłączenia baterii: W nowoczesnych płytach głównych zasilanie z baterii trafia na układ KBC i przetwornice pomocnicze bez przerwy. Wypinanie taśmy matrycy eDP przy podłączonym akumulatorze niemal zawsze powoduje powstanie łuku elektrycznego między pinem zasilania podświetlenia (często kilkanaście woltów) a sąsiadującą linią danych procesora, co skutkuje trwałym zniszczeniem magistrali graficznej w procesorze.
• Użycie niewłaściwych narzędzi do otwierania obudowy: Zastosowanie metalowych otwieraków niszczy delikatne krawędzie pokrywy E-Ink, powodując mikropęknięcia szkła ochronnego i rozszczelnienie matrycy.
• Niewłaściwy dobór wkrętów montażowych: Zastosowanie wkrętu o ułamek milimetra dłuższego w niewłaściwym gnieździe prowadzi do przewiercenia ścieżek sygnałowych w wielowarstwowym laminacie płyty głównej (tzw. uszkodzenie warstw wewnętrznych PCB), co w wielu przypadkach czyni płytę nienaprawialną.
• Brak ochrony ESD (Electrostatic Discharge — wyładowanie elektrostatyczne): Ładunek elektrostatyczny zgromadzony na ciele człowieka może osiągać tysiące woltów. Dotknięcie nieuziemionym palcem wrażliwych linii danych portu USB-C lub kontrolera dotyku niszczy strukturę krzemową układów scalonych bez widocznych śladów zewnętrznych.

Pytania i odpowiedzi (FAQ)

Dlaczego zewnętrzny ekran E-Ink nie reaguje, mimo że główny ekran działa bez problemu?
Odpowiedź: Najczęstszą przyczyną jest przerwanie żył sygnałowych w taśmie matrycy przechodzącej przez zawias, uszkodzenie sterownika ekranu pomocniczego na płycie głównej lub błąd komunikacji w oprogramowaniu układowym. Wymaga to diagnostyki połączeń taśmy oraz pomiarów napięć zasilających kontroler E-Ink.

Czy rozlany lub pęknięty ekran pomocniczy można wymienić bez wymiany całej klapy matrycy?
Odpowiedź: Zależnie od generacji modelu ThinkBook Plus, panel E-Ink występuje jako niezależny moduł lub jako zintegrowany pakiet z zewnętrzną pokrywą. W procesie naprawy demontuje się uszkodzony panel i montuje fabrycznie nowy element, zachowując oryginalną strukturę zawiasów i matrycy wewnętrznej.

Laptop nie włącza się i nie ładuje przez żaden z portów USB-C. Co może być przyczyną?
Odpowiedź: Wskazuje to zazwyczaj na uszkodzenie kontrolera Power Delivery, przebicie w sekcji wejściowych tranzystorów MOSFET lub zwarcie w obwodzie przetwornicy głównej. Diagnoza polega na pomiarze rezystancji linii wejściowej i wymianie uszkodzonych półprzewodników.

Jak długo trwa diagnostyka i naprawa laptopa ThinkBook Plus?
Odpowiedź: Diagnoza weryfikująca usterkę wykonywana jest przed przystąpieniem do prac, a sama naprawa z reguły nie przekracza 3 dni. W przypadku zabiegów konserwacyjnych, takich jak czyszczenie układu chłodzenia i wymiana past termoprzewodzących, czas realizacji wynosi do 24 godzin.
