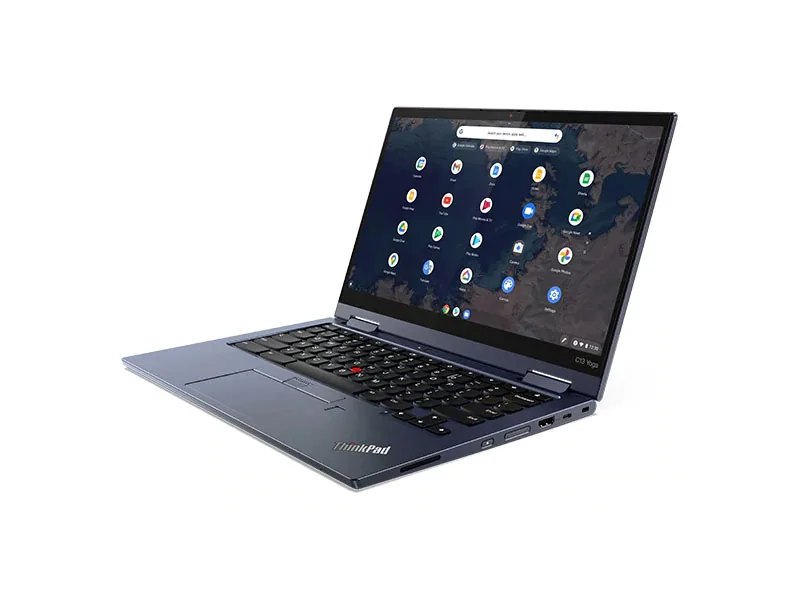

Model Lenovo ThinkPad C13 Yoga Chromebook stanowi unikalne połączenie konstrukcji klasy biznesowej znanej z serii ThinkPad z systemem operacyjnym ChromeOS. Wyposażony w zawiasy 360 stopni umożliwiające pracę w trybie tabletu, obudowę z aluminium oraz dotykową matrycę z obsługą rysika, sprzęt ten jest chętnie wybierany do pracy mobilnej, edukacji oraz środowisk korporacyjnych opartych na usługach chmurowych. Mimo solidnej konstrukcji charakterystycznej dla linii ThinkPad, specyfika budowy urządzeń konwertowalnych typu 2w1 oraz architektura zasilania USB-C sprawiają, że egzemplarze te ulegają z czasem awariom mechanicznym i elektronicznym. Diagnoza poprzedza każdą procedurę naprawczą, co pozwala precyzyjnie ustalić źródło nieprawidłowości i dobrać odpowiednią metodę regeneracji lub wymiany podzespołów.
Objawy nieprawidłowości w pracy modelu ThinkPad C13 Yoga Chromebook
Usterki w urządzeniach hybrydowych z systemem ChromeOS manifestują się na różne sposoby, obejmując zarówno problemy z warstwą zasilania, błędy wyświetlania obrazu, jak i fizyczne uszkodzenia elementów ruchomych. Wczesne rozpoznanie symptomów pozwala uniknąć pogłębiania się awarii na płycie głównej lub w obrębie delikatnej struktury ekranu dotykowego.
Do najczęściej obserwowanych objawów zaliczają się:
- Brak reakcji na podłączenie ładowarki: dioda sygnalizacyjna LED przy porcie ładowania nie świeci się, nie zmienia koloru na pomarańczowy ani biały, a urządzenie nie pobiera prądu z sieci.
- Cykliczne restarty lub zatrzymanie na ekranie startowym: wyświetlanie komunikatu o uszkodzeniu lub braku systemu ChromeOS (tryb ChromeOS is missing or damaged) i brak możliwości przejścia do standardowego logowania.
- Anomalie dotyku i wyświetlania: występowanie zjawiska ghost touch (samoczynne rejestrowanie dotknięć na ekranie bez udziału użytkownika), pionowe lub poziome pasy na matrycy, brak podświetlenia przy zachowanym obrazie widocznym pod światło.
- Opór lub trzaski podczas otwierania pokrywy: nierównomierne odchylanie matrycy, rozchodzenie się obudowy w narożnikach przy zawiasach lub pęknięcia szkła digitizera (warstwy dotykowej zintegrowanej z szybą ochronną) w okolicy mocowań.
- Brak wykrywania wbudowanego rysika: stacja dokująca wewnątrz obudowy (tzw. garaged pen slot) nie ładuje piórka lub system przestaje rejestrować sygnał wprowadzania odręcznego.
- Niestabilna praca portów komunikacyjnych: brak wykrywania zewnętrznych monitorów przez porty USB-C wspierające DisplayPort Alternate Mode (funkcję przesyłania sygnału wideo przez złącze USB-C) lub losowe rozłączanie urządzeń peryferyjnych.
Najczęstsze przyczyny awarii i warianty techniczne usterek
Specyfika konstrukcyjna modelu ThinkPad C13 Yoga Chromebook wiąże się z wysokim upakowaniem elementów na płycie głównej oraz intensywną eksploatacją mechaniczną zawiasów. Analiza serwisowa pozwala wyodrębnić kilka głównych grup przyczyn odpowiedzialnych za powstawanie defektów.
Uszkodzenia toru zasilania i kontrolerów USB-C Power Delivery
W urządzeniu zastosowano uniwersalne porty USB-C służące zarówno do zasilania, jak i transmisji danych oraz wideo. Układ zarządzania ładowaniem opiera się na kontrolerach negocjacji napięć Power Delivery oraz zaawansowanych przetwornicach DC-DC (przetwornicach obniżających napięcie stałe z poziomu zasilacza do wartości wymaganych przez poszczególne szyny płyty głównej). Podłączanie nieoryginalnych zasilaczy, skoki napięcia w sieci lub mechaniczne naprężenia wtyku w gnieździe prowadzą do przebicia tranzystorów MOSFET (kluczy tranzystorowych sterujących przepływem prądu) w głównej linii zasilającej lub uszkodzenia samego kontrolera PD. W efekcie płyta główna przechodzi w stan zwarcia i całkowicie blokuje start komputera.
Degradacja zawiasów 360 stopni i uszkodzenia taśmy matrycy eDP
Konstrukcja 360 stopni wymaga zastosowania podwójnych zawiasów o dużym oporze, aby ekran utrzymywał stabilną pozycję w trybie namiotu, podstawki lub tabletu. Z czasem smar w mechanizmie ulega degradacji, co powoduje zatarcie osi zawiasu. Zwiększona siła potrzebna do otwarcia klapy przenosi się bezpośrednio na aluminiowe gniazda śrub montażowych w obudowie matrycy i kadłubku dolnym. Naderwane mocowania wywierają nacisk na wiązkę sygnałową eDP (embedded DisplayPort — wielożyłową taśmę przesyłającą sygnał obrazu i zasilanie podświetlenia) oraz magistralę danych panelu dotykowego I2C/USB, prowadząc do zwarć lub przerw w obwodach.
Problemy z pamięcią masową eMMC/UFS lub kością NVMe
W zależności od konfiguracji sprzętowej, w modelu tym stosowane są wlutowane układy pamięci masowej lub dedykowane moduły SSD. Intensywna praca w środowisku chmurowym, częste aktualizacje systemu operacyjnego oraz nagłe odłączenia zasilania mogą prowadzić do degradacji komórek pamięci flash NAND lub uszkodzenia tablicy partycji GPT (GUID Partition Table — standardu struktury partycji dyskowych). Objawia się to niemożnością przeprowadzenia procedury odzyskiwania systemu (ChromeOS Recovery) z nośnika USB lub natychmiastowym powrotem błędu po ponownym uruchomieniu.
Awaria układu scalonego Embedded Controller (EC) i mikrokontrolera zarządzania
Układ EC (kontroler wbudowany odpowiedzialny za sekwencję startową, obsługę klawiatury, czujników położenia oraz komunikację z baterią) w architekturze Chromebooków współpracuje bezpośrednio z układem zabezpieczającym Titan C. Błędy oprogramowania układowego (firmware) lub zakłócenia na szynie SMBus/I2C baterii mogą zablokować przejście płyty w stan zasilania S0 (pełna aktywność operacyjna), utrzymując płytę w uśpieniu mimo sprawnego przycisku włącznika.
Procedury diagnostyczne i przebieg naprawy
Prace serwisowe nad modelami biznesowymi Lenovo realizowane są w oparciu o precyzyjną diagnostykę elektroniczną i mechaniczną. Doświadczenie serwisu obejmujące ponad 20 lat oraz wykonane naprawy w liczbie ponad 10 000 urządzeń pozwalają na skuteczne lokalizowanie nawet złożonych mikro-usterek na wielowarstwowych laminatach.
Diagnostyka elektroniczna płyty głównej
Pierwszym etapem jest weryfikacja parametrów elektrycznych za pomocą mikroskopu stereoskopowego, multimetru cyfrowego oraz kamery termowizyjnej wysokiej rozdzielczości. Sprawdzane są rezystancje głównych linii zasilania względem masy w celu wykrycia zwarć. Badane są kluczowe napięcia: linia główna (zwykle od 5V do 20V w zależności od etapu negocjacji USB-C), napięcia czuwania 3.3V i 5V (always-on) oraz linie zasilania procesora i pamięci RAM. Kamera termowizyjna pozwala bezinwazyjnie wskazać element emitujący nadmierne ciepło, taki jak uszkodzony kondensator ceramiczny MLCC (wielowarstwowy kondensator ceramiczny) lub przegrzewający się układ sterujący.
Naprawa toru zasilania i lutowanie układów BGA/SMD
W przypadku wykrycia uszkodzeń komponentów półprzewodnikowych naprawa polega na precyzyjnej wymianie uszkodzonych elementów za pomocą stacji lutowniczych na gorące powietrze (hot air) oraz mikro-grotów lutowniczych. Wymieniane są gniazda USB-C, bezpieczniki polimerowe, układy kontrolerów ładowania oraz tranzystory polowe. Montowane są wyłącznie nowe części, co zapewnia pełną stabilność termiczną i elektryczną układu. Po zakończeniu lutowania wykonywane jest mycie laminatu w myjce ultradźwiękowej w celu usunięcia resztek agresywnych topników.
Regeneracja układu zawiasów i wymiana modułu ekranu dotykowego
W przypadku uszkodzeń mechanicznych naprawiamy lub wymieniamy elementy korpusu. Jeżeli uszkodzeniu uległy gniazda montażowe gwintów, przeprowadzana jest rekonstrukcja strukturalna przy użyciu przemysłowych żywic syntetycznych lub instalowana jest nowa pokrywa matrycy. Zawiasy są czyszczone, regulowane i smarowane dedykowanym smarem teflonowym w celu obniżenia oporu otwierania do wartości fabrycznych. W razie pęknięcia digitizera lub uszkodzenia matrycy IPS instalowany jest kompletny, fabrycznie nowy moduł wyświetlacza wraz z taśmą transmisyjną eDP i czujnikiem zamknięcia klapy (czujnikiem Halla).
Konserwacja układu chłodzenia
Z uwagi na kompaktowe wymiary urządzenia, układ odprowadzania ciepła wymaga regularnej obsługi. Proces obejmuje demontaż radiatora, czyszczenie wentylatora z nagromadzonego kurzu oraz usunięcie zeschniętej pasty termoprzewodzącej. Nakładana jest nowa pasta o wysokim współczynniku przewodzenia ciepła oraz nowe termopady (elastyczne taśmy przewodzące ciepło) na sekcję zasilania procesora.
Czego unikać i na co zwrócić uwagę przed oddaniem sprzętu
Samodzielne próby naprawy nowoczesnych laptopów hybrydowych bez specjalistycznego zaplecza narzędziowego często prowadzą do nieodwracalnych uszkodzeń. Warto pamiętać o kilku istotnych zasadach eksploatacji i prewencji:
- Unikanie prób klejenia obudowy klejami cyjanoakrylowymi: popularne kleje błyskawiczne wnikają w mechanizm zawiasu, powodując jego całkowite zablokowanie, a opary kleju trwale matowią powłokę antyrefleksyjną matrycy i elementy optyczne kamery.
- Ostrożność przy otwieraniu pokrywy: ekran w laptopach konwertowalnych należy zawsze otwierać chwytając za środek górnej krawędzi, a nie za jeden z rogów. Otwieranie asymetryczne wywołuje potężne naprężenia skręcające na jednym zawiasie.
- Prawidłowy reset kontrolera EC: przed założeniem awarii sprzętowej warto wykonać twardy reset sprzętowy systemu ChromeOS (przytrzymanie klawisza Odśwież i jednoczesne naciśnięcie przycisku Zasilania). Procedura ta odcina na ułamek sekundy zasilanie logiczne kontrolera EC i może przywrócić reakcję na włącznik.
- Używanie certyfikowanych zasilaczy: tanie zamienniki ładowarek USB-C nie posiadają odpowiednich filtrów przeciwzakłóceniowych i zabezpieczeń OVP (Over Voltage Protection — zabezpieczenia przed zbyt wysokim napięciem), co bezpośrednio zagraża układowi zasilania laptopa.
Organizacja obsługi serwisowej i gwarancja
Obsługa techniczna realizowana jest w wygodnym modelu dojazdowym na obszarze Warszawy i okolic w promieniu 40 km, gdzie dojazd następuje w czasie do 1 godziny. Działamy w trybie 24/7, co pozwala na szybką reakcję w sytuacjach awaryjnych u klientów indywidualnych oraz firmowych. Większość usterek usuwamy podczas pierwszej wizyty, jeżeli charakter uszkodzenia pozwala na bezpieczną naprawę w warunkach mobilnych.
W przypadku skomplikowanych awarii płyty głównej, konieczności mikrolutowania pod mikroskopem lub wymiany wklejanych modułów dotykowych, urządzenie jest odbierane przez kierowcę w trybie door-to-door. W tym trybie darmowa diagnoza pozwala na bezpłatne i niezobowiązujące określenie przyczyn awarii przed podjęciem decyzji o pracach technicznych. Obowiązuje wówczas także zasada, że jeśli nie naprawiliśmy sprzętu, klient nie ponosi kosztów procedury. Czas standardowej naprawy z reguły nie przekracza 3 dni, natomiast zabiegi konserwacyjne, czyszczenie i optymalizacja realizowane są w czasie do 24 godzin.
Na czas realizacji procedury serwisowej udostępniany jest bezpłatny laptop zastępczy bez kaucji i limitu czasowego, co pozwala zachować ciągłość pracy. Na wykonane usługi oraz zainstalowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy. W przypadku rozliczeń firmowych wystawiana jest faktura bez VAT.
Często zadawane pytania (FAQ)
Czy pękniętą szybę dotykową w ThinkPad C13 Yoga można wymienić bez wymiany matrycy?
W modelu ThinkPad C13 Yoga panel wyświetlacza IPS jest fabrycznie zespolony z digitizerem za pomocą przezroczystego kleju optycznego LOCA/OCA. Aby zachować idealną precyzję dotyku, obsługę rysika oraz fabryczną jakość obrazu bez zanieczyszczeń pyłowych, wymienia się kompletny, fabrycznie nowy moduł ekranu wraz z ramką montażową.
Co oznacza komunikat o uszkodzonym systemie ChromeOS, którego nie da się przywrócić z pendrive'a?
Jeżeli oficjalne narzędzie Chromebook Recovery Utility kończy proces błędem zapisu lub urządzenie natychmiast wraca do ekranu błędu, usterka dotyczy warstwy fizycznej nośnika pamięci masowej (uszkodzenie kości eMMC/SSD) lub linii zasilania modułu pamięci na płycie głównej. Wymaga to diagnostyki mikroskopowej i naprawy elektronicznej płyty.
Czy uszkodzone gniazdo USB-C wymaga wymiany całej płyty głównej?
Nie ma konieczności wymiany całej płyty głównej. Jako niezależny serwis wykonujemy precyzyjne wylutowanie uszkodzonego portu USB-C i wlutowanie nowego, fabrycznego gniazda wraz z wymianą uszkodzonych filtrów ESD (zabezpieczeń przeciw wyładowaniom elektrostatycznym) i kontrolerów zasilania.
Czy po naprawie zawiasów obudowa zachowa pełny zakres obrotu 360 stopni?
Tak. Regeneracja lub wymiana zawiasów oraz rekonstrukcja punktów montażowych przywraca fabryczną sztywność konstrukcji i pełną funkcjonalność pracy we wszystkich trybach: laptopa, podstawki, namiotu oraz płaskiego tabletu.
