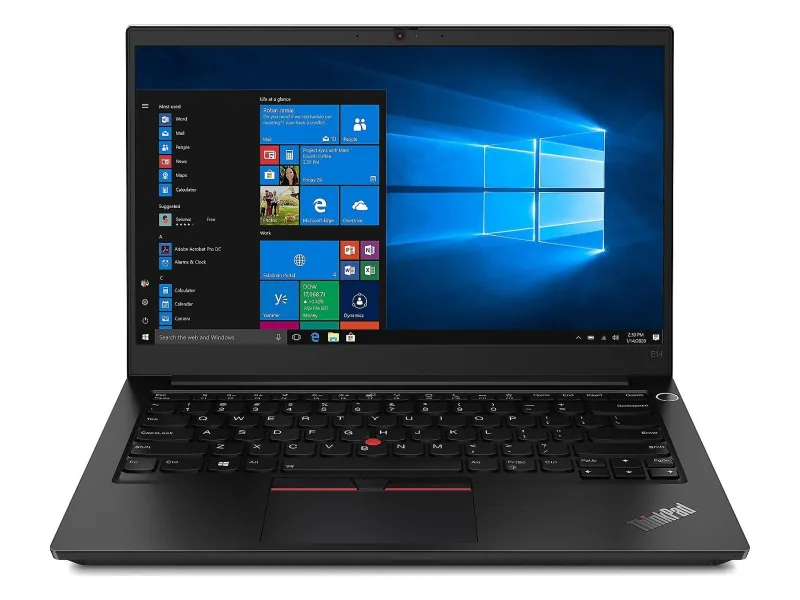

Lenovo ThinkPad E14-20RA003WSP — diagnostyka i typowe punkty awaryjności

Model Lenovo ThinkPad E14 o oznaczeniu kodowym 20RA003WSP to popularna jednostka z segmentu biznesowego, często wykorzystywana w środowiskach biurowych, mobilnych oraz w małych i średnich przedsiębiorstwach. Urządzenie to łączy mobilną konstrukcję z architekturą procesorów Intel Core dziesiątej generacji (Comet Lake). Pomimo renomy linii ThinkPad pod kątem trwałości, intensywna, wieloletnia eksploatacja oraz specyficzne rozwiązania konstrukcyjne płyty głównej prowadzą do powtarzalnych usterek. Zrozumienie natury tych problemów, właściwa identyfikacja objawów oraz wdrożenie precyzyjnych procedur diagnostycznych na poziomie komponentów elektronicznych są kluczem do przywrócenia pełnej sprawności urządzenia.

Charakterystyka objawów i typowe symptomy usterek w modelu 20RA003WSP

Problemy techniczne w tym wariancie ThinkPada manifestują się na kilka zróżnicowanych sposobów, w zależności od tego, który z podsystemów uległ degradacji bądź awarii:

• Brak reakcji na przycisk zasilania: Dioda w przycisku włącznika ani dioda stanu przy porcie ładowania nie świecą. Urządzenie nie pobiera prądu ze źródła zasilania lub pobór ten wynosi zaledwie kilka miliamperów (mA), co wskazuje na blokadę przetwornicy głównej lub uszkodzenie w gałęzi wejściowej zasilania.
• Cykliczne restarty (tzw. bootloop): Po włączeniu zapalają się diody funkcyjne, wentylator wykonuje krótki obrót, po czym urządzenie wyłącza się i próbuje uruchomić ponownie bez wyświetlenia obrazu na matrycy.
• Zaniki procesu ładowania lub brak wykrywania zasilacza: Port USB typu C obsługujący standard Power Delivery (protokół negocjacji napięcia ładowania) przestaje poprawnie komunikować się z ładowarką, co uniemożliwia naładowanie akumulatora i pracę na zasilaniu sieciowym.
• Brak obrazu przy pracującym podświetleniu klawiatury: Płyta główna startuje, wentylator moduluje obroty, jednak matryca pozostaje całkowicie czarna lub nie uruchamia się jej podświetlenie (widoczna treść pod mocnym światłem zewnętrznym).
• Zawieszanie się systemu pod obciążeniem oraz throttling termiczny: Zjawisko gwałtownego obniżania taktowania zegara procesora (CPU Throttling) w celu redukcji temperatury roboczej, objawiające się skokowym spowolnieniem pracy aplikacji biurowych i systemu operacyjnego.
• Deformacje mechaniczne w okolicach zawiasów: Trzeszczenie, opór przy otwieraniu pokrywy matrycy lub rozchodzenie się dolnej obudowy w narożnikach w pobliżu mocowań zawiasów.

Podatne punkty konstrukcyjne i przyczyny nieprawidłowości sprzętowych

Wieloletnia praktyka serwisowa pozwala wyodrębnić kilka newralgicznych węzłów konstrukcyjnych w modelu Lenovo ThinkPad E14-20RA003WSP, które wykazują obniżoną odporność na upływ czasu i obciążenia eksploatacyjne.

Kontroler zasilania USB-C Power Delivery

Jednostka 20RA003WSP wykorzystuje pojedynczy port USB-C do ładowania, przesyłania danych oraz obsługi zewnętrznych monitorów. Zarządzanie zasilaniem odbywa się za pośrednictwem dedykowanego układu scalonego PD Controller (kontrolera negocjacji napięcia i zasilania Power Delivery). Z powodu wahań napięcia, stosowania nieodpowiednich przewodów lub zużycia gniazda dochodzi do przebicia tranzystorów MOSFET (polowych tranzystorów z izolowaną bramką) w torze wejściowym 20V lub awarii samego kontrolera. Skutkuje to zablokowaniem linii zasilania i brakiem możliwości naładowania baterii.

Degradacja układu chłodzenia i pasty termoprzewodzącej

Zwarta obudowa wymusza odprowadzanie ciepła z procesora przez kompaktowy radiator połączony z rurką cieplną (heatpipe). Fabryczny materiał termoprzewodzący ulega z czasem wysuszeniu (proces utraty elastyczności cieplnej), co drastycznie zwiększa opór cieplny między rdzeniem krzemowym a stopą radiatora. Nagromadzony w żeberkach radiatora kurz tworzy zbity filtr blokujący przepływ powietrza, doprowadzając do pracy procesora w temperaturach granicznych, co przyspiesza degradację połączeń lutowanych BGA (Ball Grid Array — montaż kuleczkowy układu scalonego bezpośrednio do laminatu).

Uszkodzenia oprogramowania układowego UEFI/BIOS

Pamięć flash SPI przechowująca wsad BIOS/UEFI oraz obszar ME Region (Intel Management Engine — autonomiczny podsystem zarządzania w procesorach Intel) może ulec uszkodzeniu w wyniku nieudanej aktualizacji automatycznej, zaniku zasilania lub awarii komórek pamięci. Objawia się to długim czasem inicjalizacji płyty, brakiem obrazu lub całkowitym brakiem reakcji na włącznik.

Naprawienia i pęknięcia mocowań zawiasów

Konstrukcja zawiasów w serii E14 przenosi znaczne siły skrętne na gwintowane tuleje mosiężne wtopione w plastikowe elementy korpusu obudowy. Gdy opór na osi zawiasu wzrasta w wyniku gromadzenia się mikrocząstek brudu i utraty właściwości smaru, mocowania pękają, wyłamując elementy korpusu i wywierając punktowy nacisk na taśmę eDP (Embedded DisplayPort — magistralę przesyłającą sygnał wideo do matrycy), co grozi zwarciem w liniach zasilania podświetlenia ekranu.

Procedura diagnostyki i naprawy płyty głównej w ThinkPadzie E14

Rzetelna naprawa wymaga odejścia od powierzchownych metod na rzecz dokładnych pomiarów elektrycznych i logicznych. W przypadku urządzeń trafiających do naprawy, diagnoza poprzedza każdą ingerencję sprzętową.

Proces weryfikacji i naprawy realizowany jest krok po kroku wedle następującego schematu:

• Inspekcja optyczna pod mikroskopem stereoskopowym: Weryfikacja stanu fizycznego laminatu płyty głównej, poszukiwanie mikropęknięć, śladów korozji elektrochemicznej (np. po mikrozalaniach) oraz uszkodzeń mechanicznych gniazda USB-C i cewek zasilających.
• Pomiary rezystancji względem masy: Wykorzystując multimetr cyfrowy oraz mikrosondy, mierzone są rezystancje na głównych cewkach przetwornic (linie 3.3V, 5V, 1.05V, linie zasilania pamięci RAM oraz sekcji VCore procesora). Pomiar ten pozwala natychmiast wykluczyć lub potwierdzić zwarcie w gałęziach zasilania niskonapięciowego.
• Analiza poboru prądu z zasilacza laboratoryjnego: Podłączenie płyty głównej przez kontrolowane źródło zasilania z precyzyjnym amperomierzem pozwala zaobserwować, na którym etapie sekwencji startowej Power Sequence następuje zatrzymanie procedury uruchomieniowej.
• Wymiana uszkodzonych układów scalonych: Uszkodzone kontrolery ładowania, przetwornice DC-DC (przetwornice prądu stałego) oraz tranzystory MOSFET wymieniane są za pomocą stacji lutowniczych na gorące powietrze (hot-air) oraz precyzyjnych mikrolutownic, z zachowaniem właściwych profili temperaturowych zapobiegających przegrzaniu laminatu. Stosujemy wyłącznie nowe komponenty elektroniczne.
• Programowanie kości pamięci Flash: W przypadku uszkodzenia wsadu logicznego, kość BIOS zostaje wylutowana lub zaprogramowana bezpośrednio w programatorze sprzętowym ze zweryfikowanym, wyczyszczonym obszarem ME Region.
• Regeneracja i regulacja układu zawiasów: Obejmuje rekonstrukcję zerwanych mocowań gwintowych przy użyciu przemysłowych żywic polimerowych oraz precyzyjną kalibrację siły docisku zawiasów, co zapobiega powtórnemu uszkodzeniu obudowy w przyszłości.
• Kompleksowy serwis układu chłodzenia: Usunięcie zanieczyszczeń z komory wentylatora, wymiana termopadów (elastycznych taśm przewodzących ciepło) oraz nałożenie pasty termoprzewodzącej o wysokim współczynniku przewodnictwa (W/mK).

Zagrożenia wynikające z niefachowych prób naprawy

Samodzielne próby naprawy nowoczesnych laptopów biznesowych bez odpowiedniego zaplecza pomiarowego i wiedzy z zakresu mikrolutowania niosą wysokie ryzyko trwałego zniszczenia sprzętu. Do najczęstszych błędów należą:

• Używanie nieodpowiednich narzędzi do otwierania obudowy: Zastosowanie metalowych wkrętaków zamiast dedykowanych plastikowych otwieraków (spudgerów) prowadzi do wyłamania delikatnych zatrzasków dolnej pokrywy oraz zarysowania ścieżek na skraju laminatu płyty głównej.
• Brak ochrony ESD (Electrostatic Discharge — wyładowanie elektrostatyczne): Ładunek elektrostatyczny zgromadzony na ciele człowieka może osiągać tysiące woltów. Bez opaski antystatycznej dotknięcie odsłoniętych komponentów może bezpowrotnie przebić wewnętrzną strukturę procesora lub kontrolera wbudowanego KBC (Keyboard Controller).
• Podłączanie taśmy matrycy przy wpiętym akumulatorze: W nowoczesnych płytach ThinkPad zasilanie podświetlenia matrycy (napięcie rzędu kilkunastu woltów) jest stale obecne na złączu eDP. Podpięcie taśmy pod kątem przy niewyłączonej baterii skutkuje zwarciem linii zasilania z liniami danych procesora, co niemal zawsze kończy się uśmierceniem mostka hybrydowego w CPU.
• Niewłaściwy montaż śrub korpusu: Wkręcenie zbyt długiej śruby w niewłaściwy otwór montażowy (zjawisko tzw. long-screw damage) prowadzi do przewiercenia wewnętrznych warstw wielowarstwowej płyty głównej i przecięcia mikroskopijnych ścieżek sygnałowych.

Pytania i odpowiedzi (FAQ)

Czy po usterce zasilania w porcie USB-C konieczna jest wymiana całej płyty głównej?
Odpowiedź: W większości przypadków nie ma konieczności kosztownej wymiany całej płyty. Procedura naprawcza polega na zlokalizowaniu i wymianie konkretnego uszkodzonego elementu — kontrolera Power Delivery, tranzystorów wejściowych lub bezpieczników polimerowych.

Jak często należy wykonywać profilaktykę układu chłodzenia w modelu ThinkPad E14?
Odpowiedź: W warunkach standardowej pracy biurowej zaleca się pełną konserwację (oczyszczenie radiatora, wymiana pasty termoprzewodzącej i termopadów) co 12 do 18 miesięcy. W warunkach zapylenia lub intensywnej pracy ciągłej interwał ten warto skrócić do jednego roku.

Czy pęknięcie obudowy przy zawiasie można naprawić bez wymiany całej klapy matrycy?
Odpowiedź: Tak, w większości sytuacji uszkodzone punkty montażowe tulei gwintowanych można zrekonstruować strukturalnie przy użyciu specjalistycznych spoiw chemicznych, co w połączeniu z poluzowaniem oporu na osi zawiasu przywraca pełną funkcjonalność konstrukcji.

Co oznacza sytuacja, gdy dioda przy gnieździe zasilania miga w określonym rytmie, ale laptop nie startuje?
Odpowiedź: Kod błyskowy diody informuje zazwyczaj o wykryciu nieprawidłowości przez kontroler zasilania — może to być błąd komunikacji z baterią, zbyt niskie napięcie wejściowe z ładowarki lub zablokowanie sekcji zasilania przez obecność zwarcia w jednej z głównych linii napięciowych.
