Naprawa Lenovo ThinkPad 11e — najczęstsze problemy

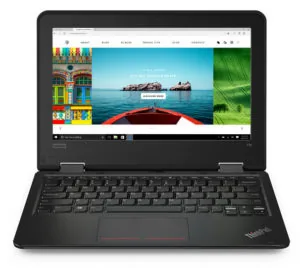

Lenovo ThinkPad 11e to kompaktowy laptop edukacyjny i biurowy, zaprojektowany z myślą o zwiększonej odporności mechanicznej, pracy w terenie oraz intensywnym użytkowaniu szkolnym i mobilnym. Urządzenia te występują zarówno w wariancie klasycznym z tradycyjną matrycą, jak i w wersji konwertowalnej Yoga z zawiasem obracanym o 360 stopni oraz dotykowym panelem. Mimo zastosowania wzmocnionych krawędzi obudowy (gumowanych bumperów chroniących narożniki przed uderzeniami) oraz odporniejszych zawiasów, wieloletnia i intensywna eksploatacja prowadzi do typowych usterek mechanicznych, elektronicznych oraz termicznych. Diagnoza poprzedza każdą naprawę, co pozwala na precyzyjne odróżnienie awarii pojedynczego komponentu od uszkodzenia wielowarstwowej płyty głównej.

Charakterystyka usterek w modelu ThinkPad 11e

Konstrukcja ThinkPada 11e łączy cechy pancernego laptopa edukacyjnego z kompaktową elektroniką o niskim poborze mocy. W praktyce serwisowej obserwuje się specyficzny zestaw powtarzających się problemów, które wynikają ze sposobu użytkowania oraz architektury sprzętowej tych modeli. Wyróżnia się następujące grupy awarii:

• Uszkodzenia gniazda zasilania i układów ładowania: W starszych generacjach stosowano prostokątne gniazdo Slim Tip, natomiast w nowszych wersjach złącze USB-C (Power Delivery, czyli standard przesyłania wysokiej mocy przez magistralę szeregową). Ciągłe podłączanie i odłączanie przewodu pod kątem prowadzi do mechanicznego wyłamania pinów, pęknięć połączeń lutowanych z płytą lub zwarcia na linii zasilania głównego VBUS (główna linia napięcia wejściowego).
• Awarie zawiasów, mocowań matrycy i taśm sygnałowych: Wersje Yoga z mechanizmem obrotowym 360 stopni są szczególnie podatne na zacieranie się osi zawiasów na skutek gromadzenia się kurzu i wysychania smaru technicznego. Zwiększony opór obrotu wyrywa mosiężne tuleje gwintowane zatopione w tworzywie dolnej obudowy lub klapy matrycy. Z kolei uszkodzenie wiązki sygnałowej eDP (Embedded DisplayPort, cyfrowy interfejs przesyłu obrazu do panelu LCD) powoduje migotanie ekranu, zanikanie podświetlenia lub pojawianie się pionowych pasów podczas zmiany kąta nachylenia pokrywy.
• Brak reakcji na przycisk włącznika i problemy z sekwencją startową: Urządzenie nie uruchamia się, dioda zasilania miga w określonej sekwencji lub świeci ciągle przy braku obrazu. Taki stan bywa wywołany uszkodzeniem wsadu pamięci flash SPI (układ scalony przechowujący oprogramowanie układowe BIOS/UEFI), zwarciem w przetwornicy pomocniczej generującej napięcia 3.3V/5V w trybie czuwania (Always-On) lub uszkodzeniem układu KBC (Embedded Controller / kontroler klawiatury i zarządzania zasilaniem).
• Zablokowana lub uszkodzona klawiatura i touchpad: Klawiatury w serii 11e cechują się konstrukcją odporną na drobne zachlapania (drenaż cieczy przez kanaliki), jednak kontakt ze słodkimi płynami powoduje degradację ścieżek węglowych wewnątrz wielowarstwowej membrany. Objawia się to samoczynnym powtarzaniem znaków, niedziałającymi rzędami klawiszy lub zablokowaniem całego modułu wprowadzania tekstu.
• Spadek wydajności i dławienie termiczne (thermal throttling): Modele z procesorami chłodzonymi pasywnie (bez wentylatora) lub miniaturowymi radiatorami z małym wentylatorem promieniowym tracą zdolność odprowadzania ciepła po degradacji fabrycznej pasty termoprzewodzącej (materiału wypełniającego mikroszczeliny między rdzeniem krzemowym a miedzianym radiatorem). Skutkuje to drastycznym spadkiem taktowania zegara procesora pod obciążeniem oraz wyłączaniem się sprzętu.

Warianty problemów sprzętowych i elektronicznych

Złożoność procesu naprawczego w Lenovo ThinkPad 11e zależy od generacji płyty głównej. W modelach z procesorami o niskim poborze mocy większość kluczowych podzespołów — w tym pamięć operacyjna RAM (układy LPDDR lub DDR wlutowane bezpośrednio na laminat płyty głównej w technologii BGA) oraz w niektórych wariantach nośnik danych eMMC (wbudowana pamięć flash) — nie występuje w formie wymiennych modułów. Wymaga to zaawansowanych procedur mikrolutowniczych zamiast prostej wymiany komponentu.

W przypadku braku reakcji na podłączenie ładowarki, diagnostyka różnicuje problem pomiędzy zewnętrznym zasilaczem, gniazdem fizycznym a wewnętrznym obwodem zabezpieczającym. W układzie wejściowym znajdują się tranzystory polowe MOSFET (klucze odcinające zasilanie w razie wykrycia nieprawidłowości) oraz sterownik ładowania baterii (układ Charger IC). Przebicie któregokolwiek z tranzystorów powoduje odcięcie całej linii głównej i uniemożliwia uruchomienie płyty nawet przy w pełni sprawnej baterii.

Innym częstym zjawiskiem w modelach wyposażonych w dotykową warstwę digitizera (szybę rejestrującą dotyk) jest rozwarstwienie optyczne lub pęknięcie wewnętrznych ścieżek pojemnościowych. Objawia się to powstawaniem tzw. dotyków widmowych (ghost touching), kiedy kursor myszy samoczynnie przemieszcza się po ekranie i aktywuje losowe elementy interfejsu. W takich sytuacjach niezbędna jest weryfikacja kontrolera dotyku na taśmie I2C/USB lub wymiana całego zespolonego modułu wyświetlacza.

Procedura diagnostyczna i proces naprawczy

Profesjonalna obsługa serwisowa opiera się na ściśle określonym schemacie technologicznym. Każde urządzenie trafiające do weryfikacji przechodzi przez wieloetapowy proces pomiarowy i naprawczy:

• Wstępna weryfikacja zasilania i poboru prądu: Płyta główna jest podłączana do zasilacza laboratoryjnego z precyzyjnym miernikiem natężenia prądu. Analiza poboru prądu w stanie spoczynku oraz podczas próby inicjalizacji pozwala natychmiast określić, na którym etapie przetwornice napięcia przerywają procedurę startową (tzw. Power-On Sequence).
• Lokalizacja zwarć metodą termowizyjną: W przypadku wykrycia zwarcia na głównej linii zasilania, do obwodu podaje się kontrolowane, bezpieczne napięcie (próba zwarciowa). Kamera termowizyjna w podczerwieni wskazuje grzejący się element — uszkodzony kondensator ceramiczny MLCC, zwarty sterownik przetwornicy lub uszkodzoną strukturę mostka zintegrowanego w procesorze (SoC).
• Pomiary rezystancji i napięć na cewkach przetwornic: Za pomocą multimetru cyfrowego oraz oscyloskopu sprawdzana jest obecność prawidłowych napięć systemowych: 3.3V, 5V, 1.8V, napięcia zasilania pamięci RAM oraz linii zasilania rdzeni procesora (VCORE). Oscyloskop pozwala również zweryfikować poprawność przebiegów zegarowych generatora kwarcowego oraz komunikację na magistralach danych SMBus/I2C.
• Programowanie pamięci układowych BIOS/KBC: Przy błędach logicznych lub uszkodzeniach oprogramowania układowego kość pamięci flash SPI jest wylutowywana i programowana w programatorze zewnętrznym czystym wsadem z wyczyszczonym regionem ME/TXE (Management Engine, autonomiczny podsystem zarządzający w procesorach).
• Wymiana elementów mechanicznych i regeneracja obudów: Połamane mocowania gwintowane są rekonstruowane za pomocą żywic chemo- i termoutwardzalnych o podwyższonej odporności na ścinanie. Zawiasy są demontowane, oczyszczane, regulowane pod kątem siły docisku i smarowane smarem teflonowym, co zapobiega powtórnemu uszkodzeniu tworzywa.
• Konserwacja układu odprowadzania ciepła: Radiator jest czyszczony z pyłu przemysłowego i mikrowłókien. Stara, stwardniała pasta zostaje usunięta przy użyciu alkoholu izopropylowego (IPA), a na rdzeń procesora aplikowana jest świeża pasta termoprzewodząca o wysokim współczynniku przewodzenia ciepła oraz nowe termopady silikonowe (elastyczne podkładki termoprzewodzące na cewkach i tranzystorach).

Wszystkie procedury realizowane są z zastosowaniem zabezpieczeń ESD (ochrona przed wyładowaniami elektrostatycznymi — maty antystatyczne, uziemione opaski i narzędzia rozpraszające ładunki), co gwarantuje pełne bezpieczeństwo wrażliwych struktur krzemowych.

Czego unikać podczas prób samodzielnej naprawy

Próby naprawy kompaktowych laptopów ThinkPad 11e w warunkach domowych bez specjalistycznego zaplecza narzędziowego niosą za sobą wysokie ryzyko pogłębienia uszkodzeń. Do najczęstszych błędów technicznych należą:

• Demontaż bez wcześniejszego odłączenia baterii wewnętrznej: Współczesne laptopy nie posiadają zewnętrznej baterii wyjmowanej zatrzaskiem. Rozpoczęcie prac przy podłączonym akumulatorze — zwłaszcza wymiana klawiatury, matrycy lub rozpinanie taśmy eDP — prowadzi do natychmiastowego zwarcia linii zasilania podświetlenia (często równej napięciu baterii) z liniami sygnałowymi procesora. Skutkuje to bezpowrotnym spaleniem linii graficznej w procesorze SoC.
• Używanie niewłaściwych wkrętów montażowych: Wkręcenie dłuższego wkrętu w miejsce krótszego prowadzi do przebicia laminatu płyty głównej i przecięcia wewnętrznych ścieżek sygnałowych biegnących w warstwach pośrednich (PCB w tych urządzeniach składa się z 8 do 12 sprasowanych warstw miedzi i dielektryka) lub przebicia obudowy na wylot.
• Próby klejenia zawiasów klejami cyjanoakrylowymi: Zwykłe kleje szybkoschnące nie posiadają odporności na obciążenia dynamiczne i ścinające występujące w zawiasach. Dodatkowo opary kleju powodują zmatowienie powierzchni matrycy i degradację sąsiadujących elementów z tworzywa sztucznego.
• Zastosowanie nadmiernej ilości pasty termoprzewodzącej lub past przewodzących prąd: Nieumiejętna aplikacja pasty na bazie ciekłego metalu lub past ze srebrem prowadzi do wypłynięcia preparatu poza rdzeń i zwarcia mikrokondensatorów filtrujących znajdujących się wokół struktury procesora.
• Wyłamywanie delikatnych złączy FPC/ZIF: Złącza taśm klawiatury i gładzika (Zero Insertion Force, złącza z ruchomą klapką dociskową) są niezwykle kruche. Próba wysunięcia taśmy na siłę bez podniesienia blokady powoduje wyłamanie zapinki, co uniemożliwia stabilny kontakt styków i wymaga wymiany całego gniazda na płycie.

Organizacja obsługi serwisowej

Obsługa sprzętu Lenovo realizowana jest w wygodnym modelu dojazdowym, w którym serwisant lub kierowca dociera bezpośrednio do klienta. Dojazd do 1 godziny na terenie Warszawy i okolic (w promieniu 40 km) pozwala na sprawną weryfikację problemu na miejscu lub bezpieczny transport sprzętu. Diagnostyka laboratoryjna poprzedza każdą decyzję technologiczną. W przypadku realizacji naprawy w procedurze door-to-door (odbiór urządzenia przez kierowcę) wstępna diagnoza w warunkach laboratoryjnych jest w pełni darmowa.

Większość typowych usterek mechanicznych oraz programowych usuwamy podczas pierwszej wizyty, natomiast w przypadku skomplikowanych napraw elektronicznych na poziomie komponentów płyty głównej całkowity czas realizacji z reguły nie przekracza 3 dni. Wszelkie zabiegi konserwacyjne, czyszczenie układu chłodzenia oraz optymalizacja systemu wykonywane są w czasie do 24 godzin. Na czas trwania procedury naprawczej dostępny jest bezpłatny laptop zastępczy, wydawany bez kaucji i bez limitu czasowego, co pozwala zachować ciągłość pracy lub nauki.

W procesie naprawczym montowane są wyłącznie nowe, oryginalne lub w pełni certyfikowane podzespoły — nigdy nie stosujemy części używanych ani komponentów z niepewnego odzysku. Na zrealizowane usługi oraz zainstalowane części udzielana jest gwarancja do 12 miesięcy. Ponad 20 lat doświadczenia w branży mikroelektroniki oraz ponad 10 000 naprawionych urządzeń gwarantują najwyższą precyzję prac lutowniczych i diagnostycznych.

Pytania i odpowiedzi (FAQ)

Czy w modelu ThinkPad 11e można rozbudować pamięć RAM, aby przyspieszyć działanie laptopa?
W większości wariantów ThinkPada 11e (zwłaszcza nowszych generacjach oraz modelach z procesorami o obniżonym poborze mocy) kości pamięci RAM są na stałe wlutowane w płytę główną w obudowach BGA i laptop nie posiada dodatkowego slotu SO-DIMM (gniazda wymiennego modułu pamięci). W takich konfiguracjach przyspieszenie pracy realizuje się poprzez wymianę dysku na wydajniejszy nośnik SSD M.2 (jeśli złącze jest obecne), optymalizację oprogramowania układowego oraz wymianę past termoprzewodzących zapobiegających przegrzewaniu.

Co oznacza migająca trzykrotnie dioda zasilania przy braku reakcji ekranu?
Potrójne mignięcie diody sygnalizacyjnej po podłączeniu zasilacza to standardowy komunikat kontrolera KBC informujący o wykryciu napięcia wejściowego. Jeśli po wciśnięciu włącznika dioda nadal miga lub gaśnie, a ekran pozostaje czarny, oznacza to zablokowanie sekwencji startowej przez zwarcie w obwodach wtórnych, błąd sumy kontrolnej wsadów BIOS/UEFI lub uszkodzenie linii zasilania procesora.

Jakie są objawy uszkodzenia taśmy matrycy w ThinkPad 11e Yoga?
Uszkodzenie wiązki sygnałowej eDP objawia się zanikaniem obrazu lub podświetlenia przy otwieraniu klapy pod określonym kątem, zmianą kolorystyki (np. obraz zabarwiony na różowo lub zielono), poziomymi liniami na matrycy oraz brakiem działania kamery internetowej lub mikrofonu zintegrowanego w ramce ekranu. Wymiana przetartej taśmy na fabrycznie nowy element eliminuje problem i zabezpiecza płytę główną przed zwarciem linii zasilania podświetlenia.

Czy pęknięte mocowanie zawiasu w obudowie wymaga wymiany całej klapy?
Wymiana elementów obudowy nie zawsze jest konieczna. Jeśli tworzywo nie zostało połamane na zewnątrz, serwis przeprowadza regenerację wewnętrznych gniazd gwintowanych przy użyciu przemysłowych kompozytów polimerowych wraz z chemicznym odtłuszczeniem i jednoczesnym rozluźnieniem siły oporu zawiasu. Przywraca to fabryczną sztywność konstrukcji i chroni matrycę przed naprężeniami.
