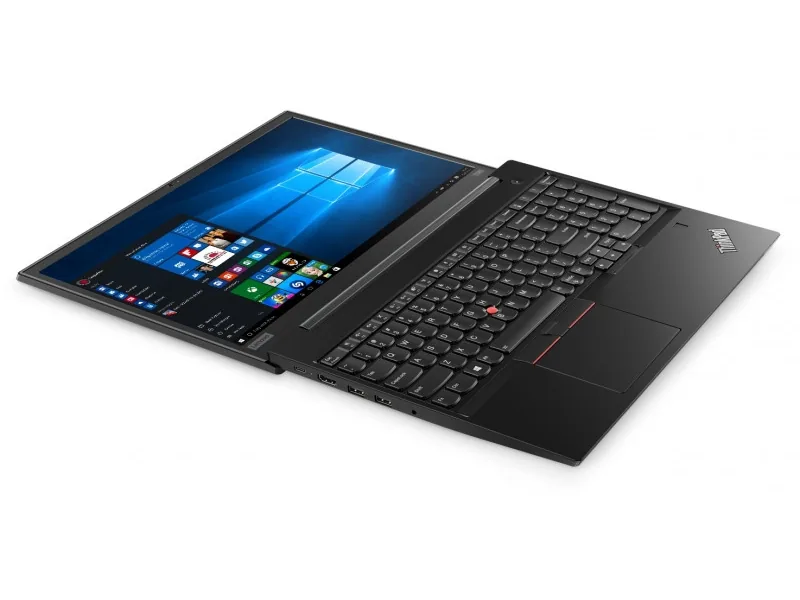

Serwis Lenovo ThinkPad E580 — na co zwrócić uwagę

Model Lenovo ThinkPad E580 to popularny laptop biznesowy, który zyskał szerokie uznanie w środowiskach biurowych i małych przedsiębiorstwach. Konstrukcja ta łączy klasyczne wzornictwo z funkcjonalnością wymaganą w codziennej pracy, jednak wieloletnia intensywna eksploatacja oraz specyficzne rozwiązania konstrukcyjne ujawniają obszary wymagające szczególnej uwagi serwisowej. Niezależny serwis urządzeń Lenovo regularnie spotyka się z określonym zestawem usterek w tej jednostce, wynikających ze zużycia podzespołów, obciążeń termicznych lub mechanicznych. Zrozumienie natury tych problemów pozwala na trafną ocenę stanu technicznego oraz wdrożenie procedur naprawczych, które przywracają pełną sprawność sprzętu.

Konstrukcja i charakterystyczne objawy usterek w ThinkPad E580

W modelu ThinkPad E580 zastosowano aluminiową pokrywę matrycy oraz obudowę wykonaną z tworzyw sztucznych z wewnętrzną ramą wzmacniającą. Choć urządzenie sprawia wrażenie solidnego, układ chłodzenia oraz sekcja zasilania pracują pod znacznym obciążeniem, szczególnie w konfiguracjach wyposażonych w dedykowany układ graficzny. Wraz z upływem czasu użytkownicy mogą zaobserwować szereg niepokojących objawów, które wskazują na konieczność interwencji technicznej:

• Problemy z ładowaniem i zasilaniem: Laptop przestaje reagować na podłączenie zasilacza, ładowanie jest przerywane przy poruszeniu wtykiem lub urządzenie całkowicie nie włącza się. W wielu przypadkach dioda sygnalizacyjna przy gnieździe zasilania miga w nieregularny sposób lub nie świeci wcale.
• Wysokie temperatury i głośna praca: Wentylator stale pracuje na maksymalnych obrotach, obudowa w dolnej części staje się gorąca, a system operacyjny doświadcza zjawiska określanego jako dławienie termiczne (thermal throttling, czyli automatyczne obniżanie taktowania zegara procesora w celu ochrony przed przegrzaniem). Skutkuje to nagłymi spadkami wydajności i spowolnieniem pracy aplikacji.
• Uszkodzenia mechaniczne zawiasów i obudowy: Zwiększony opór podczas otwierania klapy matrycy prowadzi do wyłamywania mosiężnych tulei gwintowanych z plastikowych gniazd w dolnej obudowie (palmreście) lub w klapie ekranu. Towarzyszy temu charakterystyczne trzeszczenie oraz rozchodzenie się elementów obudowy.
• Brak obrazu lub artefakty graficzne: Ekran pozostaje czarny mimo pracujących wentylatorów i podświetlenia klawiatury, bądź na matrycy pojawiają się pasy, migotanie lub przekłamania kolorystyczne.
• Nieprawidłowe działanie urządzeń wskazujących i klawiatury: Blokowanie się pojedynczych klawiszy, brak reakcji manipulatora punktowego (TrackPoint, czyli charakterystycznego czerwonego punktu wskazującego umieszczonego pomiędzy klawiszami) lub niestabilna praca płytki dotykowej (touchpada).

Przyczyny awarii i newralgiczne punkty płyty głównej

Dokładna analiza techniczna płyty głównej oraz architektury modelu ThinkPad E580 pozwala wyodrębnić bezpośrednie źródła najczęstszych awarii. Wieloletnia praktyka serwisowa, poparta doświadczeniem obejmującym ponad 10 000 urządzeń, wskazuje na kilka kluczowych obszarów podatnych na uszkodzenia.

Gniazdo zasilania USB typu C i kontroler zasilania

W modelu E580 zastosowano port USB typu C (USB-C), który pełni jednocześnie funkcję gniazda ładowania Power Delivery, przesyłu danych oraz wyjścia wideo. Jest to element przylutowany bezpośrednio do laminatu płyty głównej w technologii montażu powierzchniowego (SMD, Surface Mount Device). Codzienne wpinanie i wypinanie kabla, naprężenia mechaniczne oraz przypadkowe szarpnięcia prowadzą do mikropęknięć pól lutowniczych lub fizycznego wyłamania wewnętrznych pinów złącza. Dodatkowo uszkodzenie mechaniczne gniazda nierzadko wywołuje zwarcie na liniach komunikacyjnych CC (Configuration Channel), co prowadzi do uszkodzenia układu scalonego kontrolera Power Delivery (programowalnego układu zarządzającego negocjacją napięcia zasilania). W konsekwencji płyta główna nie otrzymuje wymaganego napięcia roboczego i blokuje sekcję zasilania.

Wydolność układu odprowadzania ciepła

Układ chłodzenia w E580 składa się z pojedynczego lub podwójnego ciepłowodu (heatpipe, czyli miedzianej rurki wypełnionej cieczą roboczą, transportującej ciepło z rdzeni krzemowych) oraz miniaturowego radiatora przedmuchiwanego przez wentylator promieniowy. Fabryczna pasta termoprzewodząca po kilkunastu miesiącach traci swoje właściwości elastyczne, ulega degradacji i twardnieje, tworząc barierę termiczną zamiast przewodzić ciepło. Gromadzący się na żeberkach radiatora zbity kurz tworzy nieprzepuszczalną warstwę filcu, blokując przepływ powietrza. Długotrwała praca w podwyższonych temperaturach przyspiesza degradację połączeń lutowanych pod układami BGA (Ball Grid Array, czyli obudowami scalonymi montowanymi na siatce kulek cynowych) mostka hybrydowego oraz procesora.

Uszkodzenia oprogramowania układowego UEFI/BIOS

Dość powszechnym zjawiskiem w tej serii są błędy w zawartości pamięci nieulotnej Flash SPI, przechowującej oprogramowanie układowe UEFI/BIOS (podstawowy system wejścia/wyjścia inicjalizujący podzespoły przed uruchomieniem systemu operacyjnego). Nieudana automatyczna aktualizacja środowiska systemowego, nagłe odcięcie zasilania w trakcie zapisu lub degradacja samej kości pamięci powodują stan, w którym płyta główna uruchamia się elektrycznie, ale nie przeprowadza procedury testowej POST (Power-On Self-Test, czyli procedury autotestu podzespołów przy starcie).

Metodyka diagnostyczna i procedury naprawcze

Prawidłowe usunięcie usterki w modelu ThinkPad E580 wymaga zastosowania zaawansowanej aparatury pomiarowej oraz precyzyjnych narzędzi lutowniczych. Proces naprawy przebiega w sposób uporządkowany i składa się z kilku etapów weryfikacyjnych.

Diagnostyka rozpoczyna się od inspekcji wizualnej pod mikroskopem stereoskopowym, co pozwala wykryć uszkodzenia mechaniczne, korozję elektrochemiczną powstałą na skutek zalania płynem lub przepalenia elementów dyskretnych. Następnie wykonywane są pomiary rezystancji względem masy na wszystkich głównych cewkach przetwornic napięcia. Pomiar ten pozwala wykluczyć niską oporność świadczącą o zwarciu w głównych liniach zasilających (np. linii 3.3V, 5V, zasilania pamięci RAM czy rdzenia procesora). Do zlokalizowania elementów emitujących nadmierne ciepło wykorzystywana jest kamera termowizyjna oraz zasilacz laboratoryjny z regulacją prądową w procedurze tzw. próby zwarciowej.

W zależności od rodzaju wykrytej nieprawidłowości wdrażane są wyspecjalizowane procedury techniczne:

• Wymiana złącza USB-C: Uszkodzone gniazdo jest wylutowywane przy użyciu stacji lutowniczej na gorące powietrze (hot-air) oraz spoiwa bezołowiowego z odpowiednim profilem termicznym, zapobiegającym przegrzaniu laminatu. Nowe gniazdo montowane jest precyzyjnie z zachowaniem fabrycznych punktów podparcia mechanicznego. W przypadku uszkodzenia padów lutowniczych wykonywana jest rekonstrukcja ścieżek za pomocą mikroprzewodów w emalii.
• Regeneracja sekcji zasilania: Wymiana uszkodzonych tranzystorów MOSFET (polowych tranzystorów mocy kluczujących napięcie), sterowników PWM (modulacji szerokości impulsów) lub kontrolera ładowania baterii.
• Programowanie kości BIOS: W przypadku uszkodzenia oprogramowania układowego kość pamięci jest programowana w programatorze zewnętrznym czystym wsadem fabrycznym z zachowaniem indywidualnych numerów seryjnych oraz unikalnego klucza systemu operacyjnego zapisanego w strukturze DMI (Desktop Management Interface).
• Kompleksowa konserwacja termiczna: Demontaż modułu chłodzenia, ultradźwiękowe czyszczenie łopatek wentylatora, usunięcie skamieniałej pasty termoprzewodzącej za pomocą alkoholu izopropylowego (IPA) oraz zaaplikowanie nowej pasty o wysokim współczynniku przewodzenia ciepła wraz z wymianą termopadów (elastycznych taśm termoprzewodzących odprowadzających ciepło z sekcji zasilania VCORE).
• Naprawa mocowań zawiasów: Wklejanie tulei mosiężnych przy użyciu żywic epoksydowych i mas dwuskładnikowych o wysokiej wytrzymałości na ścinanie, co przywraca sztywność konstrukcji bez konieczności kosztownej wymiany całych elementów obudowy, o ile te nie uległy pęknięciu na zewnętrznej powierzchni.

W procesie technologicznym stosowane są wyłącznie nowe, fabryczne komponenty, co zapobiega powstawaniu wtórnych awarii wynikających ze zmęczenia materiałowego elementów używanych.

Ryzyko związane z samodzielnymi próbami naprawy

Podejmowanie prób naprawy ThinkPada E580 we własnym zakresie bez odpowiedniego zaplecza warsztatowego i wiedzy z zakresu mikroelektroniki wiąże się z wysokim ryzykiem trwałego uszkodzenia sprzętu. Do najczęstszych błędów popełnianych podczas niefachowych ingerencji należą:

• Niewyłączenie baterii wewnętrznej: Model E580 posiada wbudowany akumulator litowo-jonowy. Przed demontażem obudowy należy odłączyć zasilanie w menu BIOS lub natychmiast po zdjęciu dolnej pokrywy wypiąć wtyczkę baterii. Przypadkowe dotknięcie metalowym wkrętakiem elementów płyty głównej przy podłączonej baterii prowadzi do natychmiastowego zwarcia linii zasilania matrycy z linią danych procesora, co skutkuje nieodwracalnym uszkodzeniem układu graficznego lub mostka hybrydowego.
• Używanie nieodpowiednich narzędzi lutowniczych: Próba przylutowania gniazda USB-C tradycyjną lutownicą transformatorową lub grzałkową o zbyt grubym grocie kończy się wyrwaniem delikatnych pól lutowniczych z wielowarstwowego laminatu płyty głównej, co znacznie komplikuje lub uniemożliwia późniejszą naprawę.
• Zastosowanie past termoprzewodzących przewodzących prąd: Aplikacja preparatów na bazie ciekłego metalu lub past zawierających tlenki metali bez odpowiedniej izolacji kondensatorów odsprzęgających znajdujących się wokół rdzenia procesora może doprowadzić do zwarcia przy ich wypłynięciu pod naciskiem radiatora.
• Zrywanie taśm sygnałowych: Nieumiejętne otwieranie złączy ZIF (Zero Insertion Force, czyli złączy z ruchomą klapką dociskową) klawiatury, touchpada czy czytnika linii papilarnych prowadzi do ułamania zatrzasków i konieczności wymiany całych taśm bądź gniazd.

Organizacja obsługi serwisowej w modelu mobilnym

Dla wygody użytkowników obsługa serwisowa realizowana jest w modelu dojazdowym, co eliminuje konieczność osobistego dostarczania sprzętu. Na obszarze Warszawy oraz okolicznych miejscowości w promieniu do 40 km czas dojazdu serwisanta wynosi zazwyczaj do 1 godziny. W ramach bezpośredniej wizyty na miejscu wykonywane są czynności takie jak wymiana matrycy, klawiatury, pamięci RAM, dysków SSD, instalacja i optymalizacja systemów operacyjnych czy bieżąca konserwacja układu chłodzenia. Większość tego typu usterek usuwamy podczas pierwszej wizyty, a czas czyszczenia i przyspieszania urządzenia z reguły nie przekracza 24 godzin.

W przypadku skomplikowanych awarii mikrolutowniczych płyty głównej, uszkodzeń portu USB-C po zwarciu czy napraw po zalaniu cieczą, laptop odbierany jest przez kierowcę i kierowany do szczegółowej weryfikacji. Bezpłatna diagnoza dotyczy wyłącznie urządzeń przekazywanych w trybie door-to-door, gdzie po dokładnych pomiarach przedstawiany jest zakres koniecznych prac. Czas realizacji naprawy specjalistycznej z reguły nie przekracza 3 dni. Na cały okres trwania procedury serwisowej udostępniany jest bezpłatny laptop zastępczy, wydawany bez kaucji i limitu czasowego, co pozwala zachować ciągłość pracy. Na wykonane usługi oraz zainstalowane nowe podzespoły udzielana jest gwarancja na okres do 12 miesięcy, a dla podmiotów gospodarczych wystawiana jest faktura bez VAT.

Pytania i odpowiedzi (FAQ)

Czy po uszkodzeniu gniazda USB-C w ThinkPad E580 konieczna jest wymiana całej płyty głównej?
Nie, wymiana całej płyty głównej nie jest konieczna. W profesjonalnych warunkach serwisowych uszkodzone złącze USB-C jest precyzyjnie wylutowywane, a w jego miejsce montowane jest nowe, fabryczne gniazdo wraz z ewentualną wymianą uszkodzonego układu kontrolera ładowania. Pozwala to przywrócić pełną sprawność urządzenia przy znacznie niższych nakładach niż zakup nowego podzespołu bazowego.

Jak często należy przeprowadzać konserwację układu chłodzenia w modelu E580?
Zaleca się przeprowadzanie pełnej konserwacji termicznej (czyszczenie radiatora, wentylatora oraz wymiana pasty termoprzewodzącej) co 12–18 miesięcy w przypadku standardowego użytkowania biurowego. Jeśli laptop pracuje w warunkach podwyższonego zapylenia lub pod stałym dużym obciążeniem obliczeniowym, procedurę warto wykonywać raz w roku, aby zapobiec degradacji spoiwa pod układami scalonymi.

Co oznacza migająca trzykrotnie dioda zasilania przy próbie włączenia laptopa?
Trzykrotne mignięcie diody sygnalizacyjnej w serii ThinkPad oznacza zazwyczaj wykrycie podłączenia źródła zasilania, jednak jeśli laptop nie reaguje na włącznik, może to wskazywać na zadziałanie zabezpieczenia nadprądowego, zwarcie w gałęzi głównej zasilania, rozładowanie baterii podtrzymującej pamięć CMOS lub uszkodzenie wsadu BIOS. W takiej sytuacji niezbędna jest weryfikacja napięć na płycie głównej.

Czy w modelu ThinkPad E580 można rozbudować pamięć RAM oraz dysk?
Tak, konstrukcja tego modelu przewiduje możliwość modernizacji. Płyta główna posiada dwa sloty na moduły pamięci RAM typu DDR4 SO-DIMM oraz złącze M.2 z obsługą szybkich dysków SSD NVMe (Non-Volatile Memory Express), a także w wybranych konfiguracjach zatokę na dodatkowy dysk 2,5 cala SATA. Rozbudowa pamięci masowej oraz operacyjnej jest realizowana bezpośrednio na miejscu u klienta.
