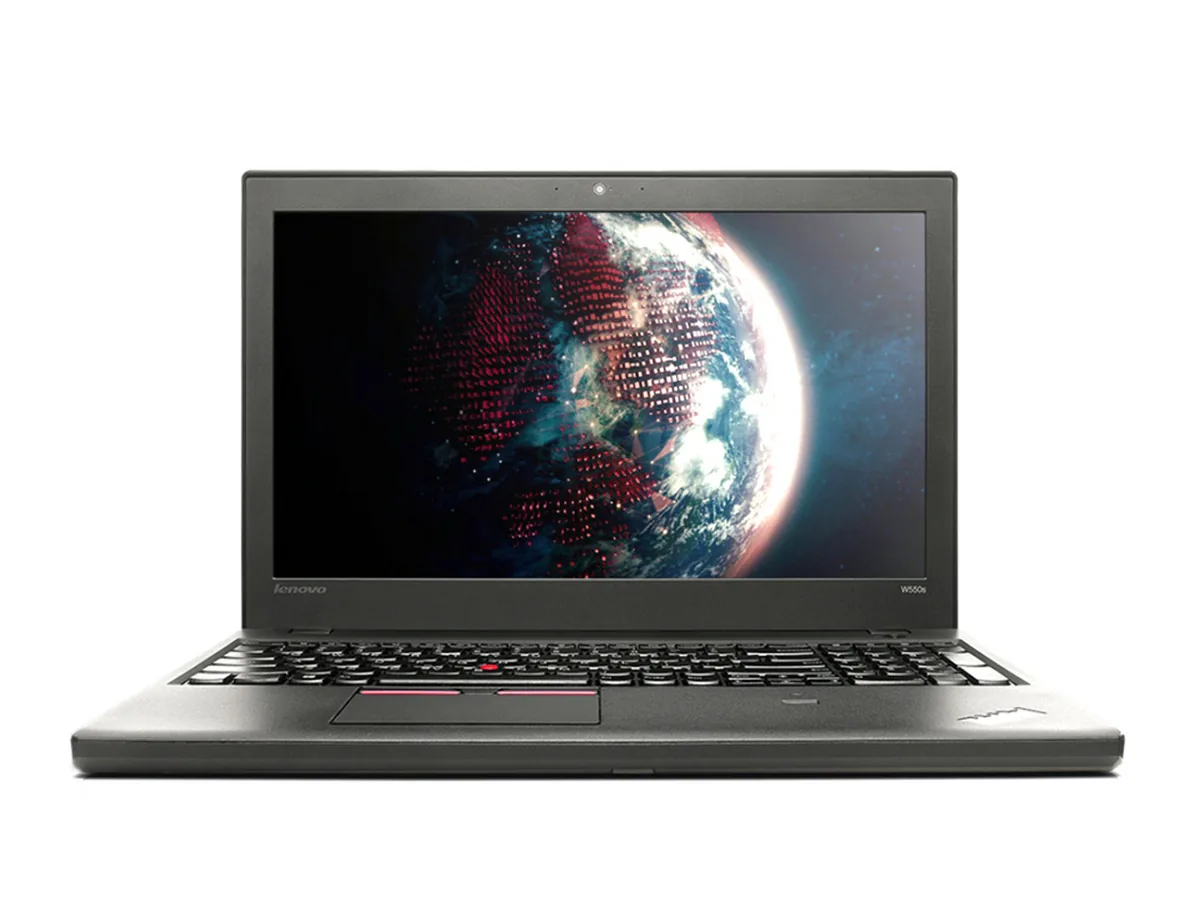

Model Lenovo ThinkPad W550s (oznaczenie producenta 20E2-000PGE) to mobilna stacja robocza zaprojektowana z myślą o profesjonalnych zastosowaniach inżynieryjnych, graficznych oraz projektowych. Łączy w sobie konstrukcję o podwyższonej wytrzymałości z energooszczędnymi podzespołami oraz dedykowanym układem graficznym. Ze względu na specyfikę konstrukcyjną, obecność podwójnego układu zasilania akumulatorowego oraz zaawansowane chłodzenie w zwartej obudowie typu ultrabook, urządzenie to po latach intensywnej eksploatacji wykazuje specyficzne objawy zużycia podzespołów elektronicznych i mechanicznych.
Prawidłowe rozpoznanie źródła nieprawidłowości w stacji roboczej ThinkPad W550s wymaga dokładnej weryfikacji pomiarowej, ponieważ ten sam symptom zewnętrzny – na przykład brak reakcji na włącznik czy niestabilna praca pod obciążeniem – może wynikać zarówno z degradacji ogniw zasilających, jak i z uszkodzenia wielofazowej przetwornicy na płycie głównej. Poniższy przegląd techniczny omawia najczęściej spotykane usterki tego modelu, procedury diagnostyczne oraz zasady bezpiecznego usuwania awarii.
Charakterystyka objawów i warianty usterek w modelu ThinkPad W550s
W codziennej praktyce serwisowej obserwuje się powtarzalny zestaw symptomów zgłaszanych przez użytkowników tej konfiguracji sprzętowej. Ze względu na zróżnicowaną architekturę płyty głównej oraz peryferiów, problemy można podzielić na kilka głównych grup funkcyjnych.
Pierwszą powszechną grupą objawów są zaburzenia w torze zasilania. ThinkPad W550s korzysta z technologii Power Bridge, czyli architektury dwóch niezależnych akumulatorów (bateria wewnętrzna wbudowana pod obudową oraz bateria zewnętrzna demontowalna). Objawy awarii tego modułu obejmują nagłe wyłączanie się urządzenia po odpięciu zasilacza sieciowego mimo wskazań naładowania, brak ładowania jednej z baterii, błędy kontrolera zasilania w środowisku systemowym lub całkowity brak reakcji na przycisk zasilania. Często towarzyszy temu miganie diody w logo ThinkPad lub brak detekcji zasilacza o prostokątnym wtyku Slim Tip.
Drugi wariant to degradacja układu chłodzenia i niestabilność termiczna. W smukłej obudowie stacji roboczej zintegrowano procesor oraz dedykowany układ graficzny, co generuje znaczne ilości ciepła odprowadzane przez pojedynczy, rozbudowany moduł cieplny z miedzianymi ciepłowodami (rurki heatpipe transportujące ciepło do radiatora). Objawami są głośna praca wentylatora na maksymalnych obrotach, throttling termiczny (zjawisko automatycznego obniżania taktowania zegarów procesora i karty graficznej w celu ochrony przed przegrzaniem), zawieszanie się aplikacji projektowych pod obciążeniem oraz wyłączanie się komputera z komunikatem błędu wentylatora przy uruchomieniu (błąd Fan Error).
Trzecią kategorię stanowią nieprawidłowości toru wideo i matrycy. W modelu 20E2-000PGE stosowane były matryce o wysokiej rozdzielczości, połączone z płytą główną za pomocą taśmy eDP (wbudowany standard przesyłu sygnału DisplayPort). Uszkodzenia objawiają się migotaniem obrazu przy zmianie kąta nachylenia pokrywy, brakiem podświetlenia ekranu (treść jest ledwo widoczna pod silnym światłem zewnętrznym), poziomymi lub pionowymi pasami, a także brakiem obrazu na ekranie wbudowanym przy poprawnym wyświetlaniu na zewnętrznym monitorze podłączonym przez złącze DisplayPort lub stację dokującą.
Czwartym problemem bywają usterki mechaniczne i zużycie portów wejścia/wyjścia. Dotyczy to wyrobionego gniazda zasilania Slim Tip (brak kontaktu, konieczność ustawiania kabla pod kątem), pęknięć mocowań zawiasów w dolnej obudowie (roll cage wykonany ze stopu magnezu może ulec uszkodzeniu w punktach gwintowanych po latach naprężeń) oraz awarii zintegrowanej płytki dotykowej ClickPad z fizycznymi przyciskami manipulatora TrackPoint.
Przyczyny powstawania problemów sprzętowych
Każdy ze zidentyfikowanych objawów ma swoje bezpośrednie podłoże w fizycznym zużyciu komponentów, warunkach środowiskowych lub wadach elementów półprzewodnikowych.
- Przegrzewanie i wysychanie interfejsów termicznych: Fabryczna pasta termoprzewodząca oraz termopady (elastyczne podkładki odprowadzające ciepło z sekcji zasilania Vcore) tracą swoje właściwości elastyczne i przewodnictwo cieplne po kilkunastu miesiącach pracy. Skutkuje to powstaniem bariery termicznej między rdzeniami krzemowymi a miedzianą podstawą radiatora, doprowadzając do miejscowego przegrzewania struktur BGA (układów scalonych lutowanych w technologii siatki kulek cynowych).
- Uszkodzenia kontrolera ładowania i układu EC: Złożony system zarządzania dwoma bateriami opiera się na mikrokontrolerze wbudowanym EC (Embedded Controller) oraz zaawansowanym układzie scalonym ładowarki (charger IC). Przepięcia w sieci energetycznej, używanie nieoryginalnych zasilaczy o niewłaściwej charakterystyce prądowo-napięciowej lub zwarcia w wyeksploatowanych ogniwach litowo-polimerowych prowadzą do uszkodzenia kluczy tranzystorowych MOSFET w gałęzi głównej 20V.
- Zużycie mechaniczne taśmy matrycy i gniazd: Ciągły ruch zawiasów pokrywy powoduje zmęczenie materiałowe mikroskopijnych żył wewnątrz taśmy sygnałowej eDP. Z kolei gniazdo zasilania, mimo że w tym modelu jest elementem na osobnym przewodzie, poddawane jest ciągłym naprężeniom mechanicznym, co prowadzi do pękania wewnętrznych pinów kontaktowych.
- Mikropęknięcia połączeń lutowniczych: Duże różnice temperatur wewnątrz zwartej obudowy wywołują naprężenia termomechaniczne, które z czasem mogą prowadzić do utraty kontaktu pod mostkiem hybrydowym lub pamięciami VRAM dedykowanej karty graficznej.
Procedury diagnostyczne i metodyka naprawy
W przypadku zaawansowanych stacji roboczych ThinkPad diagnoza poprzedza każdą ingerencję naprawczą. Proces opiera się na ścisłym protokole pomiarowym i laboratoryjnym, co pozwala wyeliminować błędy i precyzyjnie wskazać uszkodzony komponent.
W pierwszej kolejności wykonywane są oględziny mikroskopowe płyty głównej w poszukiwaniu śladów korozji, przegrzań laminatu lub fizycznych uszkodzeń elementów biernych SMD (rezystorów, kondensatorów ceramicznych). Następnie podłączany jest zasilacz laboratoryjny z regulacją prądową, co umożliwia monitorowanie poboru prądu w stanie czuwania (stan S5) oraz po zainicjowaniu procedury startowej (stany S3 do S0). Pomiary rezystancji na głównych cewkach przetwornic pozwalają na wykrycie ewentualnych zwarć w liniach zasilających procesor, pamięć RAM, kontroler PCH oraz układ graficzny przed podaniem pełnego napięcia roboczego.
W przypadku problemów z torem zasilania i technologią Power Bridge wykonywana jest analiza komunikacji po magistrali SMBus (szeregowa magistrala komunikacyjna służąca do wymiany danych o stanie baterii z kontrolerem EC). Sprawdzana jest poprawność kluczowania tranzystorów przełączających źródła zasilania oraz stan bezpieczników polimerowych. Jeśli uszkodzeniu uległy same ogniwa baterii wewnętrznej lub zewnętrznej, montowane są wyłącznie nowe moduły, co gwarantuje stabilność pracy i bezpieczeństwo przeciwpożarowe.
Procedura naprawy układu chłodzenia obejmuje całkowity demontaż modułu radiatora, ultradźwiękowe czyszczenie łopatek wentylatora i użebrowania odprowadzającego powietrze, kontrolę szczelności rurek heatpipe oraz aplikację nowych materiałów termoprzewodzących o wysokiej przewodności cieplnej. W przypadku wykrycia luzów osiowych na łożysku wentylatora wymieniany jest cały moduł napędowy.
Przy usterkach wyświetlania sygnał z płyty głównej sprawdzany jest za pomocą oscyloskopu w celu weryfikacji obecności napięć zasilających logikę matrycy (VLCD), podświetlenie LED oraz sygnałów sterujących jasnością (PWM). Wymiana uszkodzonej taśmy eDP lub samej matrycy odbywa się z zachowaniem procedur ochrony przed wyładowaniami elektrostatycznymi ESD (ochrona przed ładunkami elektrostatycznymi mogącymi uszkodzić wrażliwe półprzewodniki).
W sytuacjach, w których uszkodzeniu uległ wsad pamięci układowej, wykonywane jest programowanie pamięci SPI Flash przy użyciu zewnętrznego programatora, z zachowaniem unikalnych deskryptorów sprzętowych oraz rekonfiguracją czystego regionu ME (Management Engine), co przywraca stabilną i poprawną inicjalizację płyty głównej.
Zagrożenia związane z samodzielnymi próbami naprawy
Konstrukcja laptopa Lenovo ThinkPad W550s różni się od standardowych komputerów konsumenckich, a próby nieumiejętnej ingerencji często prowadzą do zwielokrotnienia usterek.
Najczęstszym błędem podczas samodzielnego demontażu jest brak odłączenia wewnętrznego akumulatora. Wiele osób odłącza jedynie baterię zewnętrzną, zapominając, że płyta główna pozostaje pod stałym napięciem z baterii wewnętrznej. Każde dotknięcie metalowym narzędziem okolic gniazda taśmy matrycy, pamięci RAM czy złączy taśmowych w tym stanie powoduje natychmiastowe zwarcie głównej linii zasilania z linią sygnałową, co nieodwracalnie niszczy procesor lub most hybrydowy.
Kolejnym ryzykiem jest nieprawidłowe otwarcie obudowy dolnej. Zastosowane zatrzaski oraz zintegrowana klatka magnezowa wymagają użycia odpowiednich narzędzi z miękkiego tworzywa i zachowania określonej kolejności demontażu. Użycie siły lub metalowych wkrętaków prowadzi do wyłamania gniazd śrub mocujących zawiasy oraz pęknięcia delikatnych ramek wokół portów USB i mini DisplayPort.
Błędy pojawiają się również przy wymianie pasty termoprzewodzącej. Zastosowanie past przewodzących prąd (np. na bazie ciekłego metalu) na odsłonięte elementy pasywne wokół rdzenia krzemowego prowadzi do zwarć, natomiast użycie zbyt grubej warstwy zwykłej pasty tworzy izolator cieplny, pogarszając odprowadzanie temperatury.
Najczęściej zadawane pytania (FAQ)
Czy w przypadku modelu ThinkPad W550s można wymienić procesor na wydajniejszy model?
W modelu ThinkPad W550s procesor jest elementem wlutowanym na stałe w strukturę płyty głównej w obudowie BGA (brak wymiennego gniazda procesora typu socket). Zwiększenie mocy obliczeniowej jednostki centralnej jest możliwe jedynie poprzez wymianę całej płyty głównej na wariant z fabrycznie wyższym modelem procesora.
Jak poprawnie użytkować podwójny system baterii Power Bridge, aby nie dochodziło do awarii zasilania?
System automatycznie zarządza kolejnością rozładowywania – najpierw energię oddaje bateria zewnętrzna, a po jej wyczerpaniu zasilanie przejmuje bateria wewnętrzna. Aby uniknąć błędów kontrolera zasilania, zaleca się okresową kalibrację wskaźników akumulatora oraz unikanie głębokiego rozładowania baterii wewnętrznej do zera, co może doprowadzić do jej zablokowania przez wewnętrzny układ zabezpieczający BMS (Battery Management System).
Jakie są objawy uszkodzenia dedykowanej karty graficznej w tej stacji roboczej?
Do typowych objawów należą: błędy sterownika ekranu pod obciążeniem graficznym, zawieszanie się systemu podczas uruchamiania programów CAD/3D, pojawianie się artefaktów (drobnych zniekształceń obrazu, kropek lub linii) oraz błędy zatrzymania systemu operacyjnego z kodami wskazującymi na pliki sterownika wideo. W wielu przypadkach uszkodzenie sekcji graficznej uniemożliwia również uruchomienie komputera w trybie normalnym.
Jak często należy przeprowadzać konserwację układu chłodzenia w ThinkPad W550s?
W stacjach roboczych poddawanych regularnemu obciążeniu obliczeniowemu pełną konserwację układu chłodzenia (demontaż radiatora, czyszczenie kanałów wentylacyjnych oraz wymianę past i podkładek termoprzewodzących) zaleca się wykonywać co 12 do 18 miesięcy. Pozwala to utrzymać optymalną kulturę pracy urządzenia i chroni układy BGA przed degradacją wywołaną nadmierną temperaturą.
