Serwis Lenovo ThinkPad Yoga 15-20DQ003RGE — na co zwrócić uwagę

Specyfika konstrukcyjna modelu Lenovo ThinkPad Yoga 15-20DQ003RGE

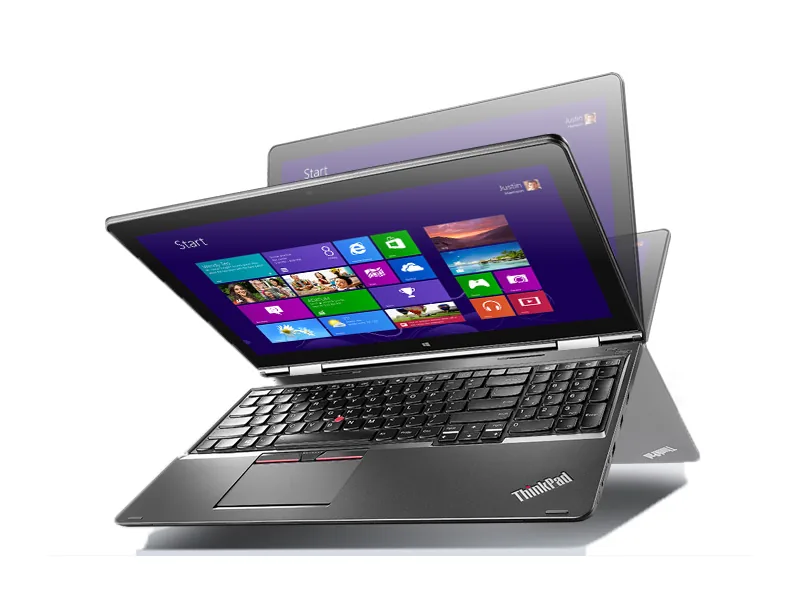

Model Lenovo ThinkPad Yoga 15 o oznaczeniu kodowym 20DQ003RGE stanowi interesujące połączenie klasycznej, biznesowej linii ThinkPad z elastycznością urządzeń konwertowalnych typu 2w1. Wyposażenie tego komputera w 15,6-calowy dotykowy panel IPS (In-Plane Switching – technologia matrycy zapewniająca szerokie kąty widzenia oraz wierne odwzorowanie kolorów) oraz unikalny zawias 360 stopni sprawia, że urządzenie to pracuje w czterech odrębnych trybach: tradycyjnego laptopa, podstawki, namiotu oraz tabletu. Wraz z tą wszechstronnością pojawiają się jednak specyficzne wyzwania konstrukcyjne, z którymi mierzy się serwis podczas codziennej diagnostyki i napraw.

Wyróżnikiem tej konfiguracji jest obecność dedykowanego układu graficznego oraz zaawansowanego mechanizmu klawiatury typu Lift 'n' Lock (rozwiązanie mechaniczne, które automatycznie chowa ramkę klawiszy i blokuje ich skok po obróceniu ekranu poza kąt 180 stopni). Dodatkowo w wariancie 20DQ003RGE zaimplementowano technologię digitizera (warstwy rejestrującej dotyk i nacisk piórka) oraz kamerę przestrzenną. Złożoność mechaniczno-elektroniczna sprawia, że eksploatacja tego modelu wymaga regularnej kontroli stanu newralgicznych podzespołów, w tym taśm sygnałowych, zawiasów oraz sekcji zasilania płyty głównej.

Typowe objawy usterek i zachowania wymagające weryfikacji serwisowej

W trakcie wieloletniej eksploatacji urządzenia z serii ThinkPad Yoga 15 użytkownicy mogą zaobserwować zróżnicowane symptomy wskazujące na degradację podzespołów mechanicznych lub elektronicznych. Do najczęściej zgłaszanych objawów należą:

• Migotanie obrazu lub całkowity zanik podświetlenia przy zmianie kąta nachylenia pokrywy: Zjawisko to pojawia się najczęściej podczas przełączania laptopa z trybu klasycznego w tryb tabletu lub namiotu, co bezpośrednio wskazuje na problem w torze transmisji sygnału wideo.
• Nieregularne działanie dotyku oraz zjawisko „ghost touch” (błędne rejestrowanie dotyku przez digitizer bez fizycznego kontaktu z ekranem): Kursor samoczynnie przemieszcza się po ekranie lub wywołuje niepożądane akcje w systemie operacyjnym.
• Opór lub trzaski w okolicach zawiasów podczas otwierania pokrywy: Towarzyszy temu często unoszenie się dolnej obudowy (palmrestu) lub rozchodzenie się ramek matrycy w dolnych narożnikach.
• Zacinanie się mechanizmu Lift 'n' Lock: Klawisze nie chowają się płynnie po przejściu w tryb tabletu, co grozi wyłamaniem mechanizmu nożycowego pod klawiszami.
• Spadek wydajności i thermal throttling (zjawisko automatycznego obniżania taktowania procesora i karty graficznej w celu redukcji nadmiernej temperatury): Wentylator pracuje nieustannie na maksymalnych obrotach, a obudowa w okolicy wylotu powietrza staje się gorąca.
• Brak reakcji na podłączenie zasilacza lub przerywanie ładowania baterii: Wymusza to manewrowanie wtykiem w gnieździe zasilania (prostokątne złącze Slim Tip), co jest sygnałem uszkodzenia mechanicznego lub zwarcia na linii zasilania głównego.

Przyczyny awarii w modelu ThinkPad Yoga 15

Złożona konstrukcja konwertowalna generuje specyficzne naprężenia, które z czasem prowadzą do usterki. Zrozumienie źródła problemu pozwala na wdrożenie precyzyjnych procedur naprawczych.

Zużycie wiązki matrycy eDP i taśm czujników

Przejście przewodów przez podwójny zawias 360 stopni naraża wiązkę sygnałową eDP (Embedded DisplayPort – cyfrowy interfejs przesyłający sygnał wideo o wysokiej przepustowości bezpośrednio z płyty głównej do matrycy) na ciągłe skręcanie, zginanie i tarcie. Mikroskopijne żyły miedziane wewnątrz wiązki ulegają z czasem zmęczeniu materiałowemu i przerwaniu. Oprócz sygnału wideo przez zawias przechodzą także linie magistrali USB/I2C obsługujące dotyk, kamerę oraz sensory położenia (akcelerometry i żyroskopy odpowiadające za automatyczną rotację obrazu). Przetarcie ekranowania taśmy może prowadzić do zwarć z linią zasilania podświetlenia LED (VLED), co grozi uszkodzeniem przetwornicy na płycie głównej.

Naprężenia zawiasów i degradacja mocowań w obudowie

Zawiasy w modelu Yoga 15 muszą stawiać opór o odpowiedniej sile, aby utrzymać ciężki, 15-calowy panel dotykowy w zadanej pozycji, a jednocześnie umożliwiać pełen obrót. Z biegiem czasu smar w mechanizmie zawiasu wysycha i twardnieje, co drastycznie zwiększa opór obrotu. Siła przenoszona jest na mosiężne tuleje gwintowane wtopione w kompozytową obudowę ekranu oraz korpusu. Gdy opór zawiasu przekracza wytrzymałość tworzywa, dochodzi do wyrwania tulei, pęknięcia prowadnic, a w skrajnych przypadkach – do pęknięcia szklanej tafli dotykowej.

Termika układu chłodzenia z dedykowaną grafiką

W obudowie o zredukowanej grubości zintegrowano procesor oraz dodatkowy układ graficzny. Wspólny radiator z rurkami cieplnymi typu heatpipe (miedziane rurki wypełnione cieczą roboczą, transportujące ciepło na zasadzie przemiany fazowej) wymaga bezwzględnej drożności. Gromadzący się kurz tworzy na finach radiatora zwarty filc, blokując przepływ powietrza. Fabryczna pasta termoprzewodząca po latach traci właściwości plastyczne, ulega skamienieniu i przestaje efektywnie przekazywać ciepło z rdzeni krzemowych na miedzianą podstawę radiatora.

Uszkodzenia gniazda zasilania i układu KBC

Gniazdo zasilania Slim Tip w tym modelu jest elementem modularnym montowanym na przewodzie, jednak częste naprężenia w trybie mobilnym prowadzą do wyłamania wewnętrznego pinu sygnałowego (linii detekcji mocy zasilacza). Uszkodzenie tej linii powoduje, że laptop nie rozpoznaje prawidłowo mocy ładowarki, ogranicza taktowanie procesora do minimum lub całkowicie odmawia ładowania ogniwa litowo-polimerowego. Zdarzają się również awarie układu KBC/EC (Embedded Controller – mikrokontroler zarządzający procedurą startową, klawiaturą, stanami zasilania oraz pracą wentylatorów), który odpowiada m.in. za sterowanie mechanizmem Lift 'n' Lock.

Diagnostyka i procedury naprawcze stosowane w serwisie

Prawidłowe przywrócenie pełnej sprawności urządzenia wymaga zachowania rygorystycznych procedur warsztatowych oraz zastosowania specjalistycznego sprzętu pomiarowego. Nasze ponad 20 lat doświadczenia i ponad 10 000 urządzeń poddanych naprawie pozwala na wyeliminowanie ryzyka wtórnych uszkodzeń.

Proces weryfikacji stanu technicznego rozpoczyna się od bezpiecznego odłączenia zasilania. W urządzeniach z wbudowanym akumulatorem kluczowym krokiem jest wejście w menu konfiguracyjne BIOS/UEFI i programowe odłączenie baterii przed demontażem dolnej pokrywy (procedura Disable Built-in Battery). Zapobiega to przypadkowym zwarciom podczas manipulacji przy złączach na płycie głównej.

Kolejne etapy diagnostyki i naprawy obejmują:

• Pomiary oscyloskopowe i multimetrem: W przypadku braku obrazu lub problemów z zasilaniem weryfikujemy obecność napięć na głównych cewkach przetwornic impulsowych (linie 3.3V, 5V, 1.05V, linie zasilania pamięci RAM oraz zasilania rdzeni CPU/GPU). Sprawdzamy rezystancję linii zasilających względem masy, aby wykluczyć zwarcia w gałęziach wysokoprądowych.
• Wymiana wiązek sygnałowych: W przypadku uszkodzeń linii wideo montujemy wyłącznie nowe, nigdy używane komponenty, prowadząc przewody wewnątrz zawiasu zgodnie z fabrycznymi trasami kablowymi, z zachowaniem właściwego promienia gięcia.
• Regeneracja i regulacja zawiasów: Mechanizmy zawiasów poddawane są czyszczeniu ze starego, spieczonego smaru, a następnie precyzyjnemu smarowaniu środkiem na bazie teflonu i regulacji siły docisku. Wyrwane tuleje mocujące są rekonstruowane przy użyciu chemoutwardzalnych żywic strukturalnych o wysokiej odporności na ścinanie.
• Kompleksowa konserwacja termiczna: Układ chłodzenia jest demontowany, oczyszczany w myjce ultradźwiękowej (sekcja radiatora bez wentylatora), a na rdzenie procesora i karty graficznej aplikowana jest nowa pasta termoprzewodząca o wysokiej przewodności cieplnej. Wymieniane są również zużyte termopady (elastyczne podkładki termoprzewodzące odprowadzające ciepło z sekcji zasilania VRM i pamięci VRAM). Czyszczenie i optymalizacja termiczna z reguły zamykają się w czasie do 24 godzin.
• Kalibracja i testy digitizera: Po wymianie panelu lub taśmy dotyku przeprowadzamy procedurę kalibracji matrycy dotykowej w środowisku diagnostycznym, testując precyzję punktową, obsługę gestów wielodotykowych (multitouch) oraz współpracę z aktywnym piórkiem cyfrowym.

Standardowy czas realizacji bardziej złożonych napraw podzespołów z reguły nie przekracza 3 dni. Na wykonane prace serwisowe oraz zainstalowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy.

Czego unikać podczas prób samodzielnej ingerencji

Konstrukcje hybrydowe z serii Yoga cechują się znacznie większym zagęszczeniem elementów i delikatniejszą strukturą niż tradycyjne laptopy biznesowe. Samodzielne próby naprawy bez odpowiedniego zaplecza technicznego często prowadzą do powikłań:

• Brak odłączenia baterii wewnętrznej: Próba odpięcia taśmy matrycy eDP przy aktywnej baterii niemal zawsze kończy się natychmiastowym spaleniem bezpiecznika podświetlenia na płycie głównej lub przebiciem tranzystorów w torze zasilania matrycy, a w najgorszym scenariuszu – uszkodzeniem procesora ze zintegrowanym kontrolerem graficznym.
• Niewłaściwy demontaż ramki ekranu: Panel dotykowy w modelu Yoga 15 jest fabrycznie zespolony z taflą szkła za pomocą kleju strukturalnego. Użycie metalowych narzędzi do podważania prowadzi do punktowych pęknięć szkła lub uszkodzenia ścieżek sensorycznych digitizera, co czyni ekran niezdatnym do użytku.
• Zastosowanie niewłaściwych śrub: Wkręcenie zbyt długiej śruby w gwint palmrestu powoduje przebicie obudowy na wylot lub uszkodzenie ścieżek drukowanych na laminacie płyty głównej znajdującej się bezpośrednio pod otworem montażowym.
• Siłowe otwieranie zablokowanego zawiasu: Próba „rozruszania” zatartego zawiasu bez jego uprzedniego demontażu i regulacji niemal natychmiast wyłamuje gniazda śrub z korpusu obudowy.

Organizacja obsługi serwisowej z dojazdem

W celu zapewnienia wygody oraz ciągłości pracy obsługujemy zgłoszenia w elastycznym modelu logistycznym. Serwisant realizuje dojazd do 1 godziny na terenie Warszawy oraz okolicznych miejscowości w promieniu 40 km. W przypadku napraw wymagających zaawansowanej aparatury pomiarowej, mikroskopów inspekcyjnych czy stacji lutowniczych BGA (Ball Grid Array – technologia montażu powierzchniowego układów scalonych na siatce kulek ze spoiwa lutowniczego), sprzęt jest bezpiecznie transportowany przez kierowcę w trybie door-to-door. Na czas trwania procedur warsztatowych zapewniany jest bezpłatny laptop zastępczy, który pozostaje do dyspozycji bez kaucji i limitu czasowego aż do momentu zwrotu naprawionego urządzenia.

Często zadawane pytania (FAQ)

Czy pękniętą szybę dotykową w Lenovo ThinkPad Yoga 15 można wymienić bez wymiany samej matrycy wyświetlającej obraz?
W tym modelu matryca LCD jest fabrycznie zintegrowana z digitizerem i szybą przednią za pomocą kleju optycznego OCA (Optically Clear Adhesive). Choć teoretycznie możliwa jest separacja warstw, w warunkach serwisowych rekomenduje się montaż kompletnego, nowego modułu wyświetlacza. Zapewnia to idealne spasowanie, brak pęcherzy powietrza oraz fabryczną czułość digitizera na nacisk piórka.

Dlaczego po obróceniu laptopa w tryb tabletu ekran nie obraca się automatycznie?
Za automatyczną rotację odpowiada zintegrowany sensor położenia (akcelerometr) komunikujący się z płytą główną za pośrednictwem magistrali sygnałowej. Przyczyną braku reakcji może być uszkodzenie taśmy czujnika przechodzącej przez zawias, wyłączenie usługi w systemie operacyjnym lub awaria samego układu scalonego czujnika na płycie sensorycznej.

Klawiatura w trybie tabletu nie zablokowała się i klawisze nadal dają się wciskać. Co się stało?
Wskazuje to na mechaniczną usterkę prowadnic systemu Lift 'n' Lock lub wyłamanie zębatki współpracującej z mechanizmem zawiasu. Dalsze używanie laptopa w tym stanie może doprowadzić do wyłamania mechanizmów nożycowych pod poszczególnymi klawiszami. Wymagana jest inspekcja mechanizmu i wymiana uszkodzonych elementów prowadzących.

Czy po wymianie pasty termoprzewodzącej laptop przestanie głośno pracować?
Tak, usunięcie zanieczyszczeń z radiatora oraz nałożenie nowej pasty o wysokiej przewodności przywraca optymalny transfer ciepła z procesora i grafiki. W efekcie wentylator szybciej schładza układ i może pracować na niższych, cichszych obrotach, a procesor nie redukuje taktowania pod obciążeniem.
