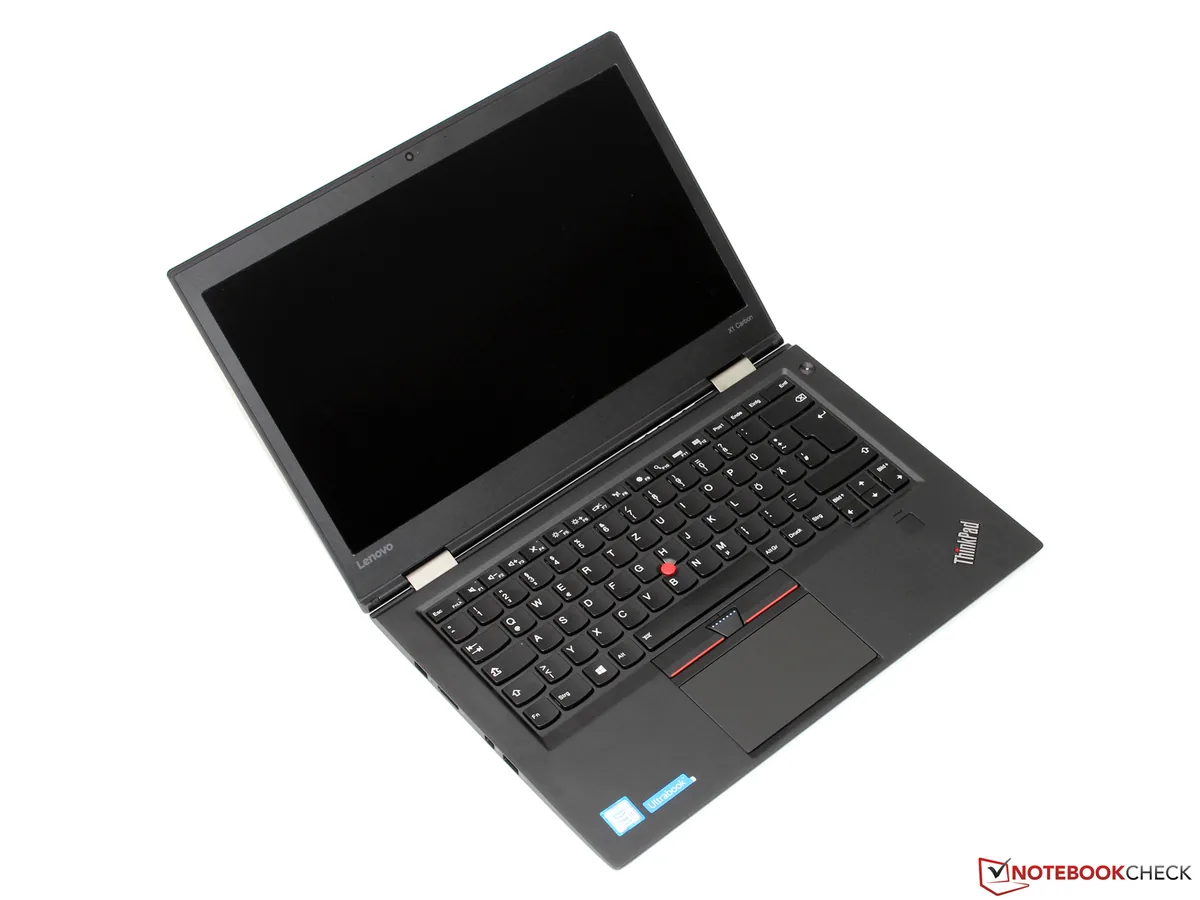

Model Lenovo ThinkPad X1 Carbon o kodzie konfiguracyjnym 20FB003RGE reprezentuje czwartą generację (Gen 4) tej cenionej linii ultrabooków biznesowych. Urządzenie zostało zaprojektowane z myślą o mobilności, łącząc obudowę wzmocnioną włóknem węglowym i magnezem z podzespołami o zredukowanym poborze energii. Choć seria ThinkPad X1 słynie z trwałości mechanicznej i stabilnej pracy w środowisku biurowym, kompaktowa konstrukcja wymusiła na inżynierach szereg kompromisów konstrukcyjnych. Wieloletnia eksploatacja tych jednostek ujawnia specyficzne punkty podatności, które wymagają wnikliwej diagnostyki sprzętowej oraz precyzyjnych procedur naprawczych.
W naszym niezależnym serwisie laptopów Lenovo diagnoza poprzedza każdą interwencję techniczną. Zrozumienie architektury płyty głównej oraz układu zasilania wariantu 20FB003RGE pozwala na szybkie zlokalizowanie źródła problemu bez konieczności niepotrzebnej wymiany całych modułów, co jest kluczowe w przypadku urządzeń, w których znaczna część kluczowych elementów jest zintegrowana bezpośrednio na laminacie.
Charakterystyka objawów i specyfika usterkowości wariantu 20FB
Egzemplarze Lenovo ThinkPad X1 Carbon 20FB003RGE trafiają do serwisu z różnorodnymi symptomami, które na pierwszy rzut oka mogą wskazywać na awarię oprogramowania lub uszkodzenie baterii, lecz w rzeczywistości mają podłoże w mikropęknięciach lutów, zwarciach w przetwornicach lub degradacji komponentów pasywnych. Wieloletnia praktyka serwisowa, oparta na doświadczeniu przekraczającym 20 lat i ponad 10 000 naprawionych urządzeń, pozwala wyodrębnić powtarzające się scenariusze awarii w tej konkretnej platformie.
Do najczęstszych manifestacji problemów sprzętowych należą:
- Brak reakcji na przycisk zasilania — dioda w logo ThinkPad mruga trzykrotnie po podłączeniu zasilacza, ale laptop nie uruchamia procedury POST (Power-On Self-Test, czyli wstępnego testu podzespołów wykonywanego przez BIOS przed załadowaniem systemu).
- Samoczynne wyłączanie się pod obciążeniem — gwałtowny zanik zasilania podczas pracy wielozadaniowej, często związany z throttlingiem termicznym (automatycznym obniżaniem taktowania procesora w celu redukcji temperatury) lub przeciążeniem sekcji VRM (Voltage Regulator Module, czyli modułu regulatora napięcia).
- Brak ładowania akumulatora lub brak detekcji zasilacza — gniazdo Slim Tip wykazuje niestabilność mechaniczną, a układ KBC (Keyboard Controller / Embedded Controller, czyli mikrokontroler zarządzający m.in. klawiaturą, zasilaniem i stanami energetycznymi) nie rozpoznaje właściwej mocy podłączonej ładowarki.
- Brak obrazu na matrycy przy pracującym wentylatorze — brak podświetlenia (obraz widoczny jedynie pod silnym światłem latarki) lub całkowity brak sygnału eDP (Embedded DisplayPort, cyfrowego interfejsu przesyłania obrazu do ekranu), co bywa mylone z uszkodzeniem samej matrycy IPS.
- Losowe zawieszenia systemu i błędy typu BSOD (Blue Screen of Death, niebieski ekran błędu krytycznego) — wynikające z degradacji wlutowanych kości pamięci RAM LPDDR3.
Główne punkty awaryjności płyty głównej i sekcji zasilania
Płyta główna w modelu ThinkPad X1 Carbon 20FB jest wysoce zminiaturyzowana. Aby osiągnąć smukły profil obudowy, producent zastosował bezpośredni montaż kluczowych podzespołów metodą BGA (Ball Grid Array, czyli lutowanie układu za pomocą siatki kulek cynowych pod jego powierzchnią). Z tego względu niektóre sekcje są szczególnie narażone na naprężenia termiczne i mechaniczne.
1. Wlutowana pamięć operacyjna RAM (On-board LPDDR3)
Wariant 20FB003RGE nie posiada tradycyjnych gniazd SO-DIMM na moduły pamięci RAM. Kości pamięci są wlutowane bezpośrednio w laminat płyty głównej. Z biegiem czasu, pod wpływem ciągłych cykli nagrzewania i stygnięcia obudowy oraz przenoszenia laptopa jedną ręką za róg (co powoduje mikroskopijne ugięcia płyty), dochodzi do utraty połączenia pod kulkami BGA lub uszkodzenia samej struktury krzemowej kości. Objawia się to problemami z uruchomieniem, kodami dźwiękowymi BIOS-u (melodyjka diagnostyczna Lenovo) lub niestabilnością systemu pod obciążeniem.
2. Sekcja zasilania i przetwornice DC-DC
Tor zasilania w tym modelu opiera się na zaawansowanym sterowniku ładowania (tzw. charger IC) oraz przetwornicach głównych generujących linie napięciowe +3.3V ALW (Always-On) oraz +5V ALW. Częstą usterką w wieloletnich egzemplarzach jest przebicie kondensatorów ceramicznych MLCC (Multi-Layer Ceramic Capacitor, wielowarstwowych kondensatorów ceramicznych) w głównej linii zasilania 20V (VCC / B+). Taki stan wywołuje natychmiastowe zadziałanie zabezpieczenia zwarciowego w zasilaczu, uniemożliwiając włączenie laptopa.
3. Złącze zasilania Slim Tip i gniazda OneLink+
Model ten korzysta z prostokątnego gniazda zasilania Lenovo Slim Tip z pinem sygnałowym (Center Pin), który służy do identyfikacji mocy zasilacza za pomocą rezystora wbudowanego we wtyczkę. Pęknięcie wewnętrznego pinu sygnałowego lub naderwanie gniazda z taśmy sygnałowej skutkuje brakiem ładowania akumulatora, mimo że zasilacz jest sprawny. Podobnym uszkodzeniom mechanicznym ulega złącze dokujące OneLink+, które po latach wpinania stacji dokującej traci kontakt na stykach masowych lub sygnałowych.
4. Uszkodzenia bezpieczników linii podświetlenia matrycy (Backlight Fuse)
W przypadku niefachowej wymiany taśmy eDP lub matrycy bez uprzedniego odłączenia baterii głównej w BIOS-ie (funkcja Disable Built-in Battery) oraz fizycznego rozpięcia złącza akumulatora, dochodzi do natychmiastowego przepalenia miniaturowego bezpiecznika SMD (Surface-Mount Device, element do montażu powierzchniowego) na linii zasilania podświetlenia matrycy (+LED_VCC). Skutkuje to czarnym ekranem, mimo że sam panel LCD generuje treść.
Procedura diagnostyczna i naprawcza krok po kroku
Naprawa zaawansowanego ultrabooka wymaga precyzyjnych narzędzi pomiarowych i lutowniczych. Nasz serwis realizuje naprawy w modelu dojazdowym — serwisant dociera na miejsce, a w przypadku konieczności wykonania prac na poziomie mikrolutowania komponentów SMD/BGA, urządzenie jest transportowane przez kierowcę w ramach bezpłatnego odbioru door-to-door, gdzie diagnoza w warunkach laboratoryjnych jest w pełni darmowa.
Proces naprawy ThinkPada X1 Carbon 20FB003RGE przebiega według ściśle określonego protokołu:
Krok 1: Weryfikacja wstępna i pomiary rezystancji
Prace rozpoczynamy od demontażu dolnej pokrywy ze stopu magnezu i natychmiastowego odłączenia akumulatora litowo-polimerowego. Następnie za pomocą multimetru cyfrowego wykonujemy pomiary rezystancji do masy na wszystkich głównych cewkach przetwornic napięciowych (linii 3.3V, 5V, 1.05V PCH, 1.2V RAM, VCC_CORE procesora). Pozwala to bez podłączania zasilania ustalić, czy na którejkolwiek gałęzi nie występuje zwarcie.
Krok 2: Próba zwarciowa i diagnostyka termowizyjna
W przypadku wykrycia niskiej rezystancji na głównej linii zasilania stosujemy zasilacz laboratoryjny z regulacją ograniczenia prądowego. Wprowadzamy bezpieczne napięcie w gałąź objętą zwarciem i monitorujemy płytę główną za pomocą kamery termowizyjnej wysokiej rozdzielczości. Uszkodzony komponent (najczęściej zwarty kondensator MLCC, tranzystor MOSFET w sekcji przetwornicy lub sam układ scalony) natychmiast emituje ciepło, co pozwala na jego bezbłędną identyfikację bez ryzyka uszkodzenia sąsiadujących ścieżek drukowanych.
Krok 3: Programowanie pamięci SPI Flash (BIOS / EC)
Jeśli pomiary napięć są prawidłowe, a laptop nie przechodzi procedury POST, częstą przyczyną jest uszkodzenie zawartości pamięci SPI Flash (układu pamięci nieulotnej zawierającego wsad BIOS/UEFI oraz firmware kontrolera KBC). W takich przypadkach wylutowujemy układ EEPROM, programujemy go na nowo czystym wsadem z wyczyszczonym regionem ME (Intel Management Engine, autonomicznym podsystemem zarządzającym w procesorach Intel) przy użyciu programatora sprzętowego, a następnie wlutowujemy go z powrotem na płytę.
Krok 4: Wymiana podzespołów i naprawy BGA
Wymieniamy uszkodzone elementy na wyłącznie nowe komponenty, nigdy nie stosując części używanych lub z demontażu. W przypadku uszkodzenia kości RAM, gniazd zasilania czy sterowników przetwornic, prace prowadzimy na stacjach lutowniczych na gorące powietrze (Hot Air) oraz w osłonie podgrzewacza kwarcowego, co zapobiega wygięciu wielowarstwowego laminatu płyty głównej ThinkPada.
Krok 5: Konserwacja układu chłodzenia i testy stabilności
Każda naprawa płyty głównej w ultrabooku kończy się pełną regeneracją układu odprowadzania ciepła. Usuwamy starą, skamieniałą pastę termoprzewodzącą i nakładamy nową pastę o wysokim współczynniku przewodzenia ciepła oraz wymieniamy termopady na sekcji zasilania. Następnie komputer poddawany jest wielogodzinnym testom obciążeniowym (stress testy CPU, pamięci i układu graficznego), weryfikującym stabilność termiczną i elektryczną.
Czego unikać podczas prób samodzielnej naprawy
Kompaktowa budowa modelu X1 Carbon 4th Gen (20FB) sprawia, że jest to urządzenie wyjątkowo wrażliwe na błędy montażowe. Samodzielne próby ingerencji bez odpowiedniego zaplecza warsztatowego często prowadzą do powiększenia skali uszkodzeń.
Do najczęstszych błędów należą:
- Odpinanie matrycy lub taśmy eDP przy podłączonej baterii — to prosta droga do natychmiastowego zwarcia linii zasilania podświetlenia (ok. 20V) z liniami sygnałowymi procesora (ok. 3.3V), co prowadzi do trwałego uszkodzenia zintegrowanego układu graficznego w procesorze (SoC).
- Wyłamywanie gniazd FPC (Flexible Printed Circuit, precyzyjnych złączy taśm elastycznych) — złącza klawiatury, touchpada i czytnika linii papilarnych posiadają delikatne zatrzaski, których zerwanie wymaga skomplikowanego lutowania nowego gniazda.
- Używanie nieodpowiednich wkrętów przy montażu — wkręcenie dłuższego wkrętu w nieodpowiednie gniazdo prowadzi do przewiercenia ścieżek sygnałowych w wewnętrznych warstwach laminatu płyty głównej, co w większości przypadków czyni płytę nienaprawialną.
- Próby "wygrzewania" płyty suszarką lub opalarką — amatorskie metody rzekomej naprawy połączeń BGA prowadzą do degradacji struktury krzemowej procesora, stopienia elementów plastikowych i rozwarstwienia (delaminacji) samej płyty.
Organizacja obsługi serwisowej i gwarancja
Zapewniamy sprawny proces obsługi na terenie Warszawy i okolic w promieniu 40 km, z czasem dojazdu do 1 godziny. Działamy w trybie mobilnym 24/7. W przypadku napraw wymagających diagnostyki mikroskopowej i lutowania komponentów, kierowca odbiera sprzęt bezpośrednio od klienta, a na cały czas trwania naprawy udostępniamy bezpłatny laptop zastępczy bez kaucji i limitu czasowego.
Czas realizacji standardowych napraw z reguły nie przekracza 3 dni roboczych, natomiast zabiegi takie jak czyszczenie układu chłodzenia czy przyspieszanie systemu realizujemy w czasie do 24 godzin. Na wykonane prace oraz zamontowane nowe części udzielana jest gwarancja do 12 miesięcy. W przypadku napraw w trybie door-to-door obowiązuje zasada: nie naprawiliśmy — nie płacisz, a sama diagnoza w tym wariancie jest całkowicie bezpłatna. Po wykonaniu usługi wystawiamy fakturę bez VAT.
Najczęściej zadawane pytania (FAQ)
Czy w modelu Lenovo ThinkPad X1 Carbon 20FB można rozbudować pamięć RAM?
Nie, w tym modelu kości pamięci LPDDR3 są wlutowane na stałe w płytę główną i laptop nie posiada dodatkowych slotów rozszerzeń. Jeśli pamięć ulegnie uszkodzeniu, naprawa polega na wymianie wlutowanych układów BGA na nowe lub wymianie płyty.
Dioda w przycisku zasilania mruga, ale laptop nie włącza się. Co można sprawdzić samemu?
Można spróbować użyć dedykowanego przycisku resetu awaryjnego (Emergency Reset Hole), który znajduje się w małym otworze na spodzie obudowy. Należy odłączyć zasilacz, wsunąć wyprostowany spinacz biurowy w otwór, przytrzymać przez około 10 sekund, a następnie podłączyć zasilacz i spróbować włączyć urządzenie. Jeśli to nie pomoże, usterka tkwi w sekcji zasilania płyty głównej.
Dlaczego laptop wyłącza się po kilku minutach pracy, mimo że wentylator pracuje na maksymalnych obrotach?
Taki objaw wskazuje na zanieczyszczenie radiatora kurzem lub całkowite wyschnięcie fabrycznej pasty termoprzewodzącej, co uniemożliwia transfer ciepła z rdzenia procesora do miedzianego ciepłowodu (heatpipe). Procesor osiąga temperaturę graniczną i płyta odcina zasilanie w celach ochronnych. Rozwiązaniem jest pełna konserwacja układu chłodzenia.
Czy gniazdo zasilania Slim Tip można wymienić bez lutowania płyty głównej?
W modelu ThinkPad X1 Carbon Gen 4 (20FB) gniazdo zasilania jest połączone z płytą główną za pomocą dedykowanej wiązki przewodów i wtyku, co ułatwia jego wymianę. Jeśli jednak doszło do zwarcia na stykach gniazda, uszkodzeniu mogły ulec również elementy wejściowe na samej płycie głównej, co wymaga weryfikacji pomiarowej.
