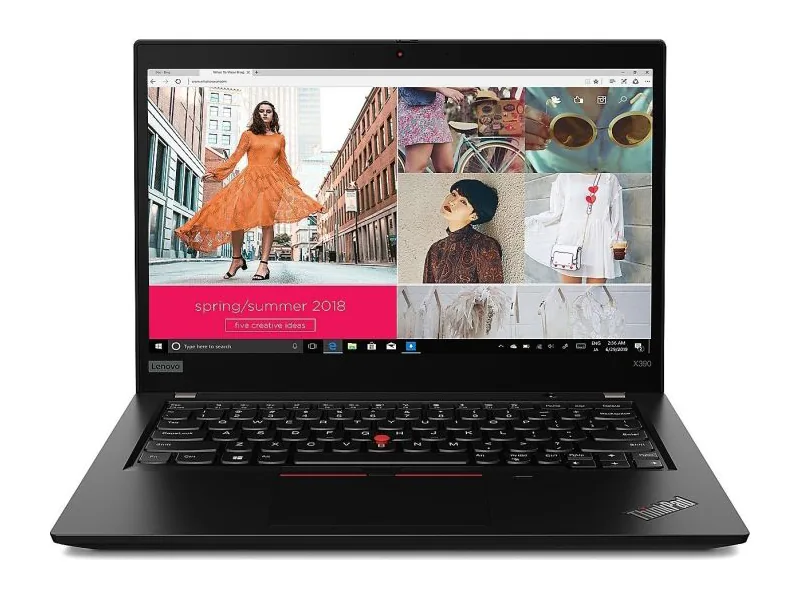

Charakterystyka modelu Lenovo ThinkPad X390 w wariancie 20Q0003VGE i typowe symptomy usterek

Model Lenovo ThinkPad X390 o oznaczeniu kodowym 20Q0003VGE to kompaktowy ultrabook biznesowy z segmentu premium, zaprojektowany z myślą o mobilności i pracy wielozadaniowej. Pomimo solidnej konstrukcji opartej na stopach magnezu i włóknie szklanym, miniaturyzacja komponentów oraz intensywna eksploatacja w warunkach biurowych i podróżnych prowadzą z biegiem czasu do powstawania powtarzalnych usterek sprzętowych oraz programowych. Konstrukcja płyty głównej (laminatu bazowego integrującego kluczowe układy elektroniczne) w tej konfiguracji zawiera wiele komponentów montowanych w technologii BGA (układów scalonych lutowanych bezpośrednio do płyty kulkami ze spoiwa bezołowiowego), co determinuje specyfikę potencjalnych problemów technicznych.

Wśród najczęściej zgłaszanych objawów nieprawidłowego działania tego wariantu wyróżnia się brak reakcji na podłączenie ładowarki, sporadyczne lub całkowite zawieszanie się systemu operacyjnego podczas dużego obciążenia, artefakty graficzne (przekłamania obrazu w postaci pasów lub kropek na matrycy), a także brak możliwości uruchomienia urządzenia pomimo świecących diod sygnalizacyjnych LED. Dość powszechnym zjawiskiem w tym modelu jest również gwałtowny spadek wydajności, objawiający się dławieniem termicznym (thermal throttlingiem, czyli automatycznym obniżaniem taktowania procesora w celu zapobieżenia przegrzaniu) oraz komunikaty błędów podczas autotestu POST (początkowej procedury sprawdzającej podzespoły tuż po włączeniu zasilania komputera).

Identyfikacja problemu w ultrabooku biznesowym wymaga zrozumienia architektury zasilania oraz komunikacji między mikroukładami. W przypadku serii ThinkPad X-series wiele symptomów pozornie wskazujących na uszkodzenie baterii lub samego zasilacza w rzeczywistości wynika z degradacji elementów sekcji zasilania lub uszkodzenia układu kontrolera portu USB-C i magistrali Thunderbolt (zaawansowanego interfejsu komunikacyjnego odpowiedzialnego za przesyłanie danych, obrazu oraz zasilania w standardzie Power Delivery).

Przyczyny awarii i warianty problemów sprzętowych w ThinkPad X390

Awarie występujące w modelu ThinkPad X390-20Q0003VGE można podzielić na kilka głównych kategorii, związanych z elektroniką płyty głównej, układem chłodzenia, architekturą pamięci oraz oprogramowaniem układowym (firmware):

Uszkodzenia kontrolera Thunderbolt i portów USB-C: W tym modelu porty USB-C realizują funkcję ładowania akumulatora oraz transmisji sygnału DisplayPort. Powszechną przyczyną usterek jest degradacja kontrolera zasilania (układu scalonego typu TPS65988 lub pokrewnego chipu Power Delivery) bądź błędy w pamięci SPI Flash przechowującej mikrokod Thunderbolt (NVM). Skutkuje to brakiem wykrywania zasilacza, powolnym ładowaniem lub całkowitym zablokowaniem szyny zasilania głównego (linii głównej dystrybucji napięcia, tzw. szyny B+).
Przegrzewanie i degradacja pasty termoprzewodzącej: Ze względu na smukłą obudowę układ chłodzenia składa się z pojedynczego wentylatora i cienkiego ciepłowodu (heatpipe, miedzianej rurki odprowadzającej ciepło z rdzenia procesora do radiatora). Nagromadzenie kurzu w żebrach radiatora oraz wyschnięcie fabrycznego materiału termoprzewodzącego prowadzi do permanentnego wzrostu temperatur, co z kolei przyspiesza zużycie kulek lutowniczych pod procesorem montowanym powierzchniowo.
Zintegrowana pamięć RAM (LPDDR3 / DDR4 on-board): W wariancie 20Q0003VGE pamięć operacyjna RAM jest wlutowana na stałe w strukturę płyty głównej. Uszkodzenie pojedynczej kości pamięci lub utrata połączenia lutowniczego powoduje brak procedury POST, błędy niebieskiego ekranu (BSOD, błędy krytyczne systemu) lub pętlę restartów (bootloop).
Zużycie ogniw akumulatora litowo-polimerowego: Po kilkuset cyklach ładowania akumulator może wykazywać nie tylko obniżoną pojemność, ale także zwiększoną rezystancję wewnętrzną (opór elektryczny wewnątrz ogniwa), co objawia się nagłym wyłączaniem laptopa przy odłączeniu zasilacza sieciowego lub spęcznieniem obudowy baterii, wywierającym nacisk na touchpad i klawiaturę.
Uszkodzenia mechaniczne złączy i zawiasów: Pomimo metalowych wzmocnień, naprężenia przenoszone przez zawiasy na obudowę matrycy mogą prowadzić do przetarcia taśmy eDP (taśmy sygnałowej łączącej płytę główną z panelem LCD) lub uszkodzenia gniazd połączeniowych.

Procedura diagnostyczna i zaawansowane metody naprawy

Profesjonalna naprawa laptopa ThinkPad X390 rozpoczyna się od szczegółowej weryfikacji parametrów elektrycznych oraz logicznych. Bezpieczeństwo i trwałość naprawy wymagają zastosowania specjalistycznej aparatury pomiarowej, w tym oscyloskopów, mikroskopów stereoskopowych, kamer termowizyjnych oraz zasilaczy laboratoryjnych z precyzyjnym ogranicznikiem prądowym.

Diagnostyka układu zasilania obejmuje pomiary rezystancji na cewkach poszczególnych przetwornic napięcia (układów obniżających napięcie z głównej linii do wartości wymaganych przez procesor, pamięć RAM czy most południowy/PCH). Wykorzystanie kamery termowizyjnej pozwala na natychmiastowe zlokalizowanie elementów pracujących poza dopuszczalnym zakresem temperatur, takich jak zwarte kondensatory ceramiczne MLCC (wielowarstwowe kondensatory filtrujące) czy uszkodzone tranzystory MOSFET (klucze tranzystorowe w sekcjach zasilania).

W przypadku problemów z ładowaniem przez port USB-C wykonujemy programowanie kości pamięci EEPROM z wykorzystaniem programatorów sprzętowych, wgrywając czysty obraz mikrokodu Thunderbolt oraz zaktualizowany wsad UEFI/BIOS (oprogramowanie układowe płyty głównej). Jeżeli uszkodzeniu uległ fizyczny chip kontrolera, przeprowadzana jest precyzyjna wymiana układu scalonego przy użyciu stacji lutowniczej na gorące powietrze (hot-air) oraz spoiw o odpowiednim profilu termicznym.

W sytuacjach, w których dochodzi do uszkodzenia pamięci operacyjnej RAM, realizujemy procedurę reballingu (wymiany kulek lutowniczych pod układem BGA) lub kompletną wymianę uszkodzonych kości pamięci na nowe podzespoły. Po zakończeniu prac montażowych płyta główna przechodzi wieloetapowe testy obciążeniowe, w tym weryfikację stabilności w środowisku diagnostycznym oraz pomiary temperatur pod pełnym obciążeniem syntetycznym.

Do wszelkich napraw stosujemy wyłącznie nowe, nigdy nieużywane komponenty elektroniczne, co gwarantuje pełną zgodność z parametrami fabrycznymi. Na zrealizowane usługi udzielana jest gwarancja do 12 miesięcy, a sama naprawa z reguły nie przekracza 3 dni. W przypadku standardowych czynności konserwacyjnych, takich jak czyszczenie układu chłodzenia i wymiana past termoprzewodzących na zaawansowane kompozyty fazowe, czas realizacji wynosi do 24 godzin.

Czego unikać podczas prób samodzielnej naprawy ultrabooka

Konstrukcja laptopów z serii ThinkPad X390 charakteryzuje się bardzo gęstym upakowaniem elementów na wielowarstwowym laminacie. Samodzielne próby ingerencji bez odpowiedniej wiedzy i narzędzi często prowadzą do powiększenia skali uszkodzeń i uniemożliwiają późniejszą, ekonomicznie uzasadnioną naprawę.

Podstawowym błędem popełnianym przez użytkowników jest próba rozbierania obudowy bez uprzedniego wyłączenia baterii wewnętrznej w menu BIOS (funkcja "Disable Built-in Battery", odcinająca zasilanie akumulatora na poziomie kontrolera EC). Otwieranie laptopa lub manipulowanie przy taśmach sygnałowych (np. taśmie matrycy eDP) przy obecnym napięciu podtrzymującym prowadzi do natychmiastowego zwarcia linii zasilania podświetlenia (często sięgającej napięcia baterii) z liniami sygnałowymi procesora, co skutkuje trwałym uszkodzeniem zintegrowanego układu graficznego.

Kolejnym zagrożeniem jest stosowanie tanich, nieoryginalnych ładowarek USB-C oraz uniwersalnych stacji dokujących niespełniających specyfikacji Power Delivery. Tego typu zasilacze generują szpilki napięciowe (chwilowe przepięcia o wysokiej amplitudzie), które przebijają diody zabezpieczające TVS (diody tłumiące przepięcia) i niszczą bezpośrednio kontrolery ładowania. Niewskazane jest również stosowanie ciekłego metalu zamiast pasty termoprzewodzącej na rdzeń procesora — w tym modelu wokół rdzenia krzemowego znajdują się nieosłonięte kondensatory filtrujące, a wyciek przewodzącego ciekłego metalu wywołuje nieodwracalne zwarcie.

Organizacja obsługi serwisowej dla urządzeń Lenovo

Diagnoza poprzedza każdą naprawę i pozwala na precyzyjne określenie źródła usterki oraz dobór odpowiedniej metody usunięcia problemu. Nasze doświadczenie obejmuje ponad 20 lat pracy z urządzeniami elektronicznymi i ponad 10 000 wykonanych napraw laptopów.

Obsługa realizowana jest w modelu dojazdowym — dojazd odbywa się w czasie do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km, a usługi są świadczone w trybie 24/7. Większość usterek usuwamy podczas pierwszej wizyty bezpośrednio na miejscu. W przypadku awarii wymagających zaawansowanych prac mikrolutowniczych lub specjalistycznych pomiarów laboratoryjnych, urządzenie jest odbierane przez kierowcę w procedurze door-to-door. W trybie door-to-door diagnoza laptopa jest całkowicie bezpłatna, a zasada "nie naprawiliśmy — nie płacisz" obowiązuje w pełnym zakresie, jeżeli usunięcie problemu okaże się niemożliwe. Na czas trwania procedury serwisowej dostępny jest bezpłatny laptop zastępczy na cały czas naprawy, bez kaucji i limitu czasowego.

Najczęściej zadawane pytania (FAQ)

Czy w modelu ThinkPad X390 można rozbudować pamięć RAM po zakupie?
W modelu ThinkPad X390 (w tym wariancie 20Q0003VGE) pamięć RAM jest całkowicie wlutowana w płytę główną i urządzenie nie posiada dodatkowych slotów SO-DIMM (gniazd na wymienne moduły pamięci). Modyfikacja pojemności pamięci jest możliwa wyłącznie na poziomie serwisowym poprzez wylutowanie fabrycznych kości BGA, montaż nowych układów o większej pojemności oraz modyfikację konfiguracji rezystorów logicznych (tzw. strapów konfiguracyjnych) w obwodzie kontrolera pamięci.

Dlaczego laptop nie ładuje się z jednego z portów USB-C, a z drugiego działa poprawnie?
Model ten posiada dwa oddzielne kontrolery lub wielokanałowy kontroler Power Delivery obsługujący port zasilania oraz gniazdo Thunderbolt/Side Dock. Uszkodzenie pojedynczego toru zasilania, przepalenie bezpiecznika polimerowego (bezpiecznika PPTC chroniącego linię USB) lub degradacja diody ESD (zabezpieczenia antystatycznego) przy konkretnym gnieździe wyłącza funkcję ładowania wyłącznie na jednym porcie. Wymaga to wymiany uszkodzonego elementu na płycie głównej.

Jakie są objawy błędu oprogramowania układowego Thunderbolt w ThinkPad X390?
Do typowych objawów należą: brak reakcji na podłączenie zewnętrznych monitorów przez port USB-C/Thunderbolt, powolne ładowanie baterii, kod błędu w menedżerze urządzeń przy kontrolerze Thunderbolt oraz całkowity brak ładowania po głębokim rozładowaniu akumulatora. Problem rozwiązuje się poprzez bezpośrednie zaprogramowanie pamięci Flash SPI nowym wsadem z poprawnym mikrokodem NVM.

Jak postępować w przypadku zalania klawiatury w tym modelu?
Należy natychmiast odłączyć zasilacz sieciowy oraz wyłączyć urządzenie, przytrzymując przycisk zasilania przez kilkanaście sekund. Pod spodem obudowy znajduje się również mały otwór z przyciskiem resetowania awaryjnego (Emergency Reset Hole), który odcina zasilanie bateryjne. Nie wolno włączać laptopa ani podłączać go do ładowarki przed przeprowadzeniem profesjonalnego demontażu, czyszczenia płyty głównej w myjce ultradźwiękowej w płynie neutralizującym korozję oraz inspekcji mikroskopowej ścieżek sygnałowych.
