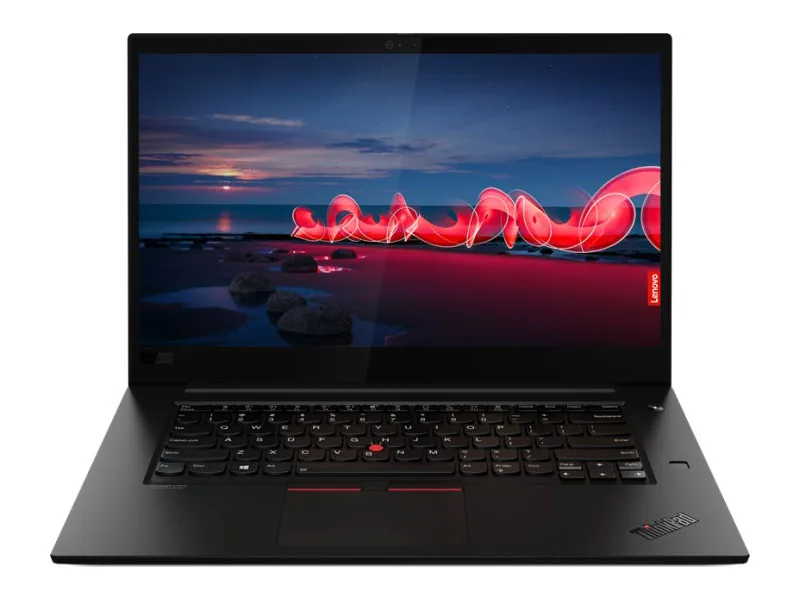

Charakterystyka i specyfika konstrukcyjna serii ThinkPad X1 Extreme

Seria Lenovo ThinkPad X1 Extreme reprezentuje segment zaawansowanych mobilnych stacji roboczych, łącząc wysoką wydajność obliczeniową z relatywnie smukłą i lekką obudową wykonaną z kompozytów włókna węglowego oraz stopów magnezu i aluminium. Urządzenia te zaprojektowano z myślą o wymagających zadaniach inżynieryjnych, montażu wideo, zaawansowanej obróbce graficznej oraz programowaniu. W przeciwieństwie do standardowych laptopów biurowych, płyta główna w modelach X1 Extreme integruje wielordzeniowe procesory o podwyższonym zapotrzebowaniu energetycznym oraz dedykowane układy graficzne. Takie połączenie w obudowie o profilu poniżej dwóch centymetrów stawia wysokie wymagania przed układem chłodzenia oraz sekcją zasilania.

Konstrukcja laptopa wykorzystuje zaawansowany system odprowadzania ciepła oparty na podwójnych wentylatorach promieniowych, rozbudowanych rurkach cieplnych (heatpipe, czyli miedzianych przewodach wypełnionych cieczą roboczą, która zmienia stan skupienia pod wpływem temperatury) lub komorze parowej (vapor chamber, czyli hermetycznej, spłaszczonej strukturze miedzianej rozprowadzającej ciepło na dużej powierzchni). Dodatkowo modele te wyposażone są w matryce o wysokiej rozdzielczości i wiernym odwzorowaniu przestrzeni barwnych, gniazda pamięci RAM w standardzie SO-DIMM oraz dwa sloty na szybkie nośniki półprzewodnikowe M.2 NVMe. Złożoność architektury sprawia, że utrzymanie stabilności cieplnej i elektrycznej stanowi kluczowy warunek bezawaryjnej eksploatacji.

Typowe usterki i objawy nieprawidłowości w modelach X1 Extreme

Eksploatacja stacji roboczych o wysokiej gęstości mocy wiąże się ze specyficznymi problemami technicznymi. Zgłoszenia serwisowe najczęściej dotyczą anomalii termicznych, usterek toru zasilania oraz problemów z interfejsami komunikacyjnymi.

Dławienie termiczne (thermal throttling): Objawia się nagłym spadkiem płynności pracy i spowolnieniem taktowania procesora oraz karty graficznej podczas intensywnego renderowania lub kompilacji kodu. Zjawisko to wynika z osiągania temperatur granicznych, po przekroczeniu których system zabezpieczeń obniża mnożnik zegara, aby zapobiec uszkodzeniu krzemowej struktury układu. Towarzyszy temu głośna, ciągła praca wentylatorów na maksymalnych obrotach lub przeciwnie — wibracje i brak odpowiedniego przepływu powietrza przez zablokowane radiatory.
Brak reakcji na przycisk zasilania lub brak ładowania: Częsty problem dotyczy uszkodzenia portów USB-C z obsługą Thunderbolt (zaawansowanego interfejsu przesyłu danych, obrazu i zasilania Power Delivery) lub kontrolera zasilania (układu scalonego zarządzającego dystrybucją napięcia z zasilacza i baterii). Występuje również przepalenie bezpieczników wejściowych lub zwarcia w głównej linii zasilania (zwarcie do masy na linii głównej szyny zasilającej).
Niestabilność pracy i błędy BSoD (Blue Screen of Death): Wyświetlanie niebieskiego ekranu z kodem błędu pamięci, sterownika graficznego lub błędu magistrali systemowej. Częstą przyczyną bywa degradacja połączeń lutowanych pod dedykowanym układem graficznym (BGA, czyli matryca mikroskopijnych kulek lutowniczych łączących procesor graficzny z laminatem płyty głównej) spowodowana długotrwałym narażeniem na cykle nagrzewania i stygnięcia.
Niesprawność układu hybrydowego grafiki: Problemy z przełączaniem obrazu pomiędzy zintegrowanym układem graficznym procesora a dedykowaną kartą graficzną, objawiające się zawieszaniem aplikacji graficznych, czarnym ekranem po podłączeniu zewnętrznego monitora lub artefaktami (geometrycznymi zniekształceniami obrazu i pasami na ekranie).
Zużycie ogniw akumulatora: Szybki spadek pojemności ogniw litowo-polimerowych, spuchnięcie baterii powodujące wypychanie touchpada lub deformację dolnej pokrywy obudowy, a także błędy komunikacji magistrali SMBus (szyny danych przesyłającej informacje o stanie naładowania i temperaturze ogniw do kontrolera wbudowanego KBC).

Procedura diagnostyczna i naprawy sprzętowe w serwisie

Obsługa zaawansowanych urządzeń z linii ThinkPad X1 Extreme wymaga precyzyjnej metodyki pomiarowej oraz specjalistycznego zaplecza serwisowego. Diagnoza zawsze poprzedza rozpoczęcie jakichkolwiek prac naprawczych i polega na weryfikacji parametrów fizycznych oraz elektrycznych.

W przypadku problemów termicznych realizujemy kompleksową konserwację układu chłodzenia. Proces ten obejmuje demontaż radiatorów, chemiczne usunięcie zestarzałych past termoprzewodzących za pomocą alkoholu izopropylowego, inspekcję szczelności rurek cieplnych oraz nałożenie nowych materiałów termoprzewodzących o wysokiej przewodności cieplnej (współczynniku wyrażanym w W/mK) lub ciekłego metalu/padów zmiennofazowych w zależności od generacji urządzenia. Wentylatory są rozbierane, oczyszczane z pyłu i poddawane kontroli wyważenia łożysk, co eliminuje drgania i hałas.

Diagnostyka płyty głównej przy braku zasilania polega na analizie schematów ideowych oraz pomiarach spadków napięć i rezystancji na cewkach poszczególnych przetwornic napięcia (układów obniżających napięcie z głównej szyny do wartości wymaganych przez procesor, pamięć RAM i mostki). Przy użyciu kamery termowizyjnej lokalizujemy punkty generujące nienaturalne ciepło, co pozwala precyzyjnie wskazać uszkodzone kondensatory ceramiczne SMD (elementy montowane powierzchniowo) lub zwarte tranzystory MOSFET (polowe tranzystory mocy pracujące w sekcji zasilania).

W przypadku awarii układów BGA wykonujemy procedurę lutowania na specjalistycznych stacjach lutowniczych z precyzyjnym profilem podczerwieni lub gorącego powietrza, kontrolującym temperaturę topnienia spoiwa bezołowiowego. Wymiana uszkodzonych kontrolerów Thunderbolt, układów KBC (Embedded Controller, układ zarządzający klawiaturą, zasilaniem i stanami uśpienia) czy programowanie kości pamięci SPI Flash z wsadem BIOS/UEFI realizowane jest przy zachowaniu pełnych procedur ochrony antystatycznej ESD.

Wszystkie podzespoły wymieniane podczas napraw są wyłącznie nowe, nigdy nie stosujemy części z odzysku ani używanych komponentów o nieznanej historii. W przypadku napraw wymagających dłuższego czasu realizacji, klientom zapewniamy bezpłatny laptop zastępczy na cały czas trwania procedury, bez kaucji i bez limitu czasowego. Doświadczenie naszego serwisu obejmujące ponad 20 lat pracy oraz ponad 10 000 naprawionych urządzeń pozwala na skuteczne usuwanie większości usterek już podczas pierwszej wizyty serwisanta.

Ryzyka i błędy przy próbach samodzielnej ingerencji

Samodzielny demontaż i naprawa stacji roboczej ThinkPad X1 Extreme bez odpowiedniej wiedzy i narzędzi niesie za sobą poważne ryzyko trwałego uszkodzenia podzespołów. Ze względu na zintegrowaną strukturę płyty głównej nawet drobny błąd może doprowadzić do nieodwracalnych strat.

Brak odłączenia zasilania bateryjnego: Nowoczesne laptopy ThinkPad posiadają funkcję wbudowanej baterii, którą należy programowo wyłączyć w menu BIOS/UEFI przed demontażem oraz fizycznie odpiąć jej złącze od płyty głównej. Próba manipulacji przy taśmach sygnałowych (np. matrycy eDP) przy podłączonej baterii niemal zawsze kończy się zwarciem linii zasilania podświetlenia matrycy z liniami danych procesora, co prowadzi do natychmiastowego uszkodzenia układu SoC (System on Chip).
Niewłaściwy dobór materiałów termoprzewodzących: Zastosowanie zwykłej pasty silikonowej o niskiej przewodności cieplnej zamiast dedykowanych materiałów wysokowydajnych powoduje natychmiastowe przegrzewanie się układów. Z kolei nieumiejętna aplikacja ciekłego metalu, który przewodzi prąd elektryczny, może doprowadzić do jego wycieku poza obrys rdzenia krzemowego i zwarcia pobliskich elementów SMD.
Uszkodzenia mechaniczne laminatu i gniazd: Niewłaściwy dobór śrub montażowych pod względem długości prowadzi do przewiercenia ścieżek sygnałowych w wielowarstwowym laminacie płyty głównej (zjawisko screw-damage). Ponadto delikatne złącza FPC (złącza taśm elastycznych) łatwo ulegają wyłamaniu przy użyciu nadmiernej siły.
Ładunki elektrostatyczne (ESD): Praca bez maty i opaski uziemiającej stwarza ryzyko przebicia ładunkiem statycznym wrażliwych struktur półprzewodnikowych pamięci masowych, kontrolerów zasilania oraz układów graficznych.

Profilaktyka i prawidłowa eksploatacja mobilnej stacji roboczej

Aby zachować maksymalną wydajność i żywotność ThinkPada X1 Extreme, zaleca się przestrzeganie określonych zasad eksploatacyjnych. Mobilna stacja robocza pobiera podczas pracy pod obciążeniem znaczne ilości energii, co generuje duże ilości ciepła wymagające ciągłego odprowadzania.

Kluczowe znaczenie ma zapewnienie swobodnego dopływu powietrza do otworów wentylacyjnych znajdujących się w dolnej pokrywie obudowy. Praca na miękkich powierzchniach (koce, tapicerka) blokuje przepływ powietrza i przyspiesza zasysanie kurzu do wnętrza radiatorów. Warto stosować podstawki unoszące tył obudowy o kilka centymetrów, co ułatwia cyrkulację powietrza. Okresowe czyszczenie układu chłodzenia wraz z wymianą past termoprzewodzących powinno być wykonywane profilaktycznie co 12–18 miesięcy, a w warunkach intensywnego zapylenia co roku.

Warto również monitorować stan baterii za pomocą wbudowanych narzędzi zarządzania zasilaniem, ustawiając progi ładowania (np. zatrzymanie ładowania przy 80% pojemności), jeśli laptop pracuje głównie na zasilaczu sieciowym. Pozwala to znacząco spowolnić degradację chemiczną ogniw litowo-polimerowych.

Najczęściej zadawane pytania (FAQ)

Czy głośna praca wentylatorów w ThinkPad X1 Extreme zawsze oznacza usterkę?
Nie. Z uwagi na obecność wydajnego procesora i dedykowanej karty graficznej w smukłej obudowie, wentylatory muszą pracować na wyższych obrotach podczas obciążenia pracą obliczeniową lub graficzną. Jeśli jednak hałas występuje w stanie spoczynku przy minimalnym obciążeniu systemu, wskazuje to na konieczność oczyszczenia radiatorów lub wymiany zestarzałych past termoprzewodzących.

Jakie są objawy uszkodzenia portu Thunderbolt / USB-C?
Typowe symptomy to: brak wykrywania podłączonych stacji dokujących i monitorów zewnętrznych, przerywanie ładowania baterii, konieczność manipulowania wtyczką kabla pod określonym kątem oraz brak możliwości transferu danych z pełną prędkością interfejsu. Wymaga to najczęściej wymiany gniazda lub naprawy kontrolera zasilania PD.

Ile trwa standardowa naprawa lub konserwacja tego modelu?
Czas realizacji zależy od charakteru usterki. Profilaktyczne czyszczenie i wymiana past termoprzewodzących realizowane są w czasie do 24 godzin. W przypadku bardziej złożonych napraw elektronicznych na płycie głównej, czas procedury z reguły nie przekracza 3 dni. Na wykonane prace udzielana jest gwarancja do 12 miesięcy.

Czy po zalaniu laptopa ThinkPad X1 Extreme można go włączyć, jeśli klawiatura ma kanaliki odpływowe?
Nie należy włączać urządzenia. Mimo że seria ThinkPad posiada zabezpieczenia przed przypadkowym rozlaniem niewielkiej ilości płynu na klawiaturę, ciecz może przedostać się w głąb obudowy przez szczeliny montażowe, złącza boczne lub otwory wentylacyjne. Pozostawienie napięcia na płycie głównej inicjuje proces korozji elektrochemicznej i prowadzi do zwarć w mikroukładach.
