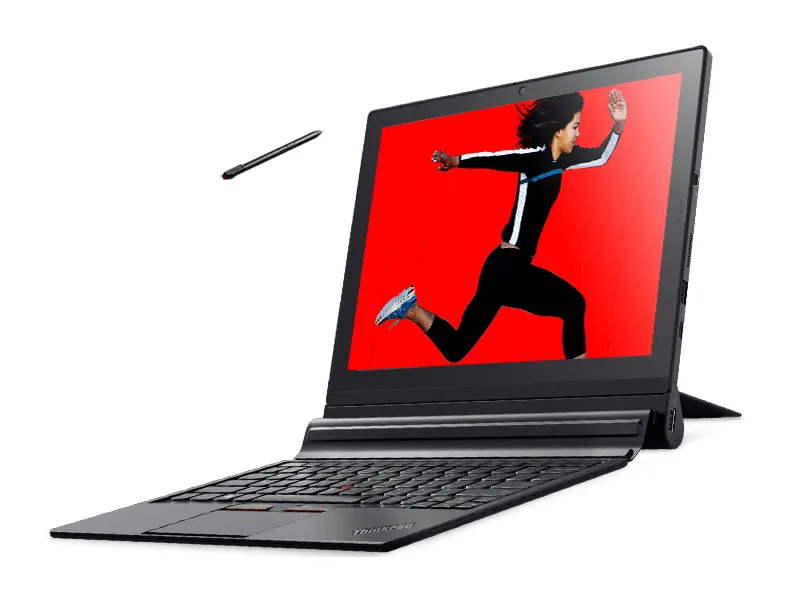

Charakterystyka konstrukcji ThinkPad X1 Tablet i specyfika urządzeń hybrydowych
Seria ThinkPad X1 Tablet stanowi unikalną gałąź w rodzinie biznesowych komputerów przenośnych Lenovo. Konstrukcje te łączą mobilność urządzeń dotykowych z funkcjonalnością pełnoprawnego środowiska roboczego. W przeciwieństwie do tradycyjnych laptopów z zawiasami obrotowymi, urządzenie to opiera się na jednostce centralnej zintegrowanej z ekranem oraz odłączanej klawiaturze fizycznej (Thin Keyboard). Taka budowa wymusiła na inżynierach zupełnie inne podejście do rozmieszczenia komponentów elektronicznych, zasilania oraz odprowadzania ciepła. Wszystkie kluczowe podzespoły – płyta główna (system board), pamięć operacyjna, procesor, układ chłodzenia oraz akumulator – zostały zamknięte w obudowie o grubości zaledwie kilkunastu milimetrów, tuż za matrycą IPS o wysokiej rozdzielczości.
Kompaktowe rozmiary wymuszają bardzo gęste upakowanie elementów. Wczesne generacje urządzenia (Gen 1 oraz Gen 2) wyróżniały się unikalnym podejściem do modułowości za sprawą dolnego złącza dokującego (Pogo Pin Connector), które pozwalało na dołączanie zewnętrznych modułów funkcyjnych. Z kolei generacja trzecia (Gen 3) przekształciła się w większą, jeszcze bardziej zintegrowaną stację roboczą o zwiększonej wydajności. Naprawa tych urządzeń wymaga precyzyjnego sprzętu pomiarowego, znajomości specyfiki miniaturowych złączy taśmowych (ZIF – Zero Insertion Force) oraz zachowania szczególnych procedur antystatycznych, aby uniknąć uszkodzenia wrażliwych obwodów dotykowych i matrycy.
Moduły wymienne i architektura podzespołów w generacjach ThinkPad X1 Tablet
Jednym z najbardziej rozpoznawalnych elementów konstrukcji pierwszych generacji ThinkPad X1 Tablet był system modułów rozszerzających (Expansion Modules), montowanych na dolnej krawędzi jednostki głównej po demontażu standardowej zaślepki. Każdy z modułów pełnił wyspecjalizowaną funkcję i wprowadzał specyficzne obwody elektroniczne do architektury urządzenia:
- Moduł produktywności (Productivity Module) – zawierał dodatkowe ogniwa litowo-polimerowe wydłużające czas pracy na zasilaniu bateryjnym, a także pełnowymiarowy port HDMI, interfejs dokujący OneLink+ oraz dodatkowy port USB. Od strony układowej moduł ten łączył się bezpośrednio z szyną zasilania i magistralami danych płyty głównej.
- Moduł prezentacyjny (Presenter Module) – zintegrowany mikroprojektor pikoprojektorowy (Pico Projector) wykorzystujący technologię DLP, umożliwiający rzutowanie obrazu bez użycia zewnętrznych rzutników. Moduł ten posiadał własny układ odprowadzania ciepła oraz port wejścia/wyjścia HDMI.
- Moduł obrazowania trójwymiarowego (3D Imaging Module) – wyposażony w kamerę Intel RealSense, przeznaczony do skanowania obiektów przestrzennych na potrzeby oprogramowania inżynieryjnego i CAD.
Wraz z ewolucją serii i pojawieniem się trzeciej generacji (ThinkPad X1 Tablet Gen 3), producent odszedł od mechanicznych modułów dolnych na rzecz szybkiej komunikacji przewodowej za pośrednictwem kontrolerów Thunderbolt / USB Typu-C (obsługujących standard Power Delivery oraz DisplayPort Alt Mode). Wewnątrz urządzenia zachowano jednak modułowość wybranych podzespołów kluczowych. Wymienny jest dysk SSD montowany w złączu M.2 (z obsługą protokołu NVMe – Non-Volatile Memory Express), karta łączności bezprzewodowej WLAN, opcjonalny modem sieci komórkowej WWAN (LTE), a także moduł baterii oraz zespół chłodzenia z miniaturowym wentylatorem.
Typowe objawy usterki i warianty problemów sprzętowych
Intensywna eksploatacja urządzeń hybrydowych sprawia, że podzespoły podlegają stałym obciążeniom mechanicznym i termicznym. Do najczęstszych problemów zgłaszanych w modelach ThinkPad X1 Tablet należą:
- Brak reakcji na podłączenie zasilacza lub powolne ładowanie – objaw ten związany jest z eksploatacyjnym zużyciem lub mechanicznym uszkodzeniem gniazd USB-C. W hybrydach porty te przyjmują na siebie siły podczas podłączania i odłączania kabli w ruchu. Często dochodzi również do uszkodzenia układu scalonego odpowiedzialnego za negocjację napięć zasilania (Power Delivery Controller) lub zwarcia w sekcji zabezpieczeń przeciwprzepięciowych (diody TVS – Transient Voltage Suppressor).
- Brak wykrywania klawiatury magnetycznej lub modułów rozszerzeń – zanieczyszczenie, utlenienie lub wygięcie pinów sprężystych na złączu Pogo Pin powoduje utratę komunikacji magistrali USB/I2C pomiędzy tabletem a akcesorium. W wielu przypadkach uszkodzeniu ulega również sama taśma sygnałowa wewnątrz elastycznego zawiasu klawiatury Thin Keyboard.
- Przegrzewanie się, głośna praca wentylatora i dławienie termiczne (thermal throttling) – w cienkiej obudowie gromadzący się kurz błyskawicznie blokuje miniaturowe lamele radiatora (heatsink). Zeschnięta pasta termoprzewodząca traci zdolność transferu ciepła z procesora, co prowadzi do drastycznego spadku taktowania rdzeni i spowolnienia pracy systemu.
- Problemy z dotykiem, migotanie obrazu lub uszkodzenia mechaniczne ekranu – matryca zespolona z panelem dotykowym (digitizerem) stanowi jedną całość (tzw. pełna laminacja). Uszkodzenie szyby ochronnej, taśmy sygnałowej eDP (Embedded DisplayPort) lub kontrolera dotyku wymaga precyzyjnych procedur serwisowych.
- Spadek pojemności baterii lub jej wybrzuszenie – ogniwa litowo-polimerowe (Li-Po) pracujące w bliskim sąsiedztwie nagrzewających się komponentów mogą ulegać degradacji, powodując szybkie rozładowywanie, nagłe wyłączanie się sprzętu lub nacisk na tylną obudowę i matrycę od wewnątrz.
Procedura diagnostyczna i proces naprawy w serwisie
Naprawa urządzeń o tak wysokiej integracji podzespołów rozpoczyna się od bezpiecznego demontażu. Otwarcie obudowy ThinkPad X1 Tablet wymaga zwolnienia precyzyjnych zatrzasków oraz – w zależności od generacji – odkręcenia śrub montażowych ukrytych pod stopką (Kickstand). Każda czynność wykonywana jest z zachowaniem ochrony ESD (Electrostatic Discharge – ochrona przed wyładowaniami elektrostatycznymi), co zapobiega powstawaniu mikrouszkodzeń w strukturze półprzewodników.
Podstawą rzetelnej naprawy jest pomiar elektryczny płyty głównej. Serwisanci weryfikują rezystancję głównych linii zasilających (Power Rails) w celu wykluczenia zwarć, sprawdzają stan przetwornic napięcia generujących zasilanie procesora (VCORE), pamięci RAM oraz linii 3.3V i 5V. W przypadku awarii gniazd USB-C, proces obejmuje mikro-lutowanie komponentów w technologii SMD (Surface Mount Device) lub wymianę kontrolera ładowania z użyciem stacji lutowniczej na gorące powietrze (hot air) i mikroskopu stereoskopowego.
W przypadku problemów z odprowadzaniem ciepła przeprowadzana jest kompleksowa konserwacja układu chłodzenia. Obejmuje ona demontaż miniaturowego bloku termicznego, usunięcie zanieczyszczeń z wirnika wentylatora, odtłuszczenie rdzenia procesora alkoholem izopropylowym (IPA) oraz nałożenie nowej pasty termoprzewodzącej o wysokiej przewodności cieplnej. Przy wymianie uszkodzonych elementów stosowane są wyłącznie nowe podzespoły, co gwarantuje pełną stabilność i fabryczne parametry pracy.
Po zakończeniu prac sprzętowych komputer przechodzi rygorystyczne testy obciążeniowe (stress testy) weryfikujące stabilność temperatur, poprawność działania interfejsów komunikacyjnych, kalibrację rysika aktywnego (ThinkPad Pen Pro) oraz sprawność cykli ładowania baterii.
Ryzyka związane z niefachową ingerencją w urządzenia hybrydowe
Próby samodzielnego otwierania konstrukcji hybrydowych za pomocą nieodpowiednich narzędzi (np. metalowych otwieraków) niemal zawsze kończą się trwałym uszkodzeniem sprzętu. Cienka ramka wokół wyświetlacza jest niezwykle podatna na pęknięcia, a podważenie obudowy w niewłaściwym miejscu grozi przecięciem taśm antenowych Wi-Fi/WWAN lub uszkodzeniem krawędzi matrycy.
Kolejnym poważnym zagrożeniem jest praca przy podłączonym zasilaniu bateryjnym. W urządzeniach zintegrowanych odpięcie baterii programowe (wyłączenie wbudowanego akumulatora w BIOS/UEFI – Disable Built-in Battery) oraz fizyczne rozłączenie złącza zasilania jest bezwzględnym warunkiem przed dotknięciem jakiegokolwiek komponentu. Przypadkowe zwarcie narzędziem pinu zasilania do linii sygnałowej matrycy (zazwyczaj znajdującej się pod napięciem kilkunastu woltów) prowadzi do natychmiastowego spalenia procesora lub mostka PCH (Platform Controller Hub), co czyni płytę główną nieopłacalną w naprawie.
Organizacja obsługi serwisowej i standardy realizacji
W procesie obsługi urządzeń biznesowych kluczowe znaczenie ma sprawność logistyczna oraz minimalizacja przestojów w pracy. Doświadczenie serwisu budowane przez ponad 20 lat oraz ponad 10 000 wykonanych napraw w segmencie komputerów przenośnych pozwoliły wypracować zoptymalizowane standardy techniczne.
Obsługa realizowana jest w modelu dojazdowym. Na obszarze Warszawy oraz okolic w promieniu 40 km serwisant lub kierowca dociera pod wskazany adres w czasie do 1 godziny. W przypadku konieczności wykonania zaawansowanych prac lutowniczych czy precyzyjnej wymiany modułów, sprzęt odbierany jest w trybie door-to-door. W tym modelu bezpłatna diagnoza poprzedza decyzję o realizacji prac. Na cały okres trwania procedury serwisowej udostępniany jest bezpłatny laptop zastępczy, wydawany bez konieczności wpłacania kaucji i bez ograniczeń czasowych. Zdecydowana większość standardowych usterek usuwana jest podczas pierwszej wizyty, a czas bardziej złożonych napraw z reguły nie przekracza 3 dni. Każda wykonana usługa oraz zamontowane nowe komponenty objęte są gwarancją na okres do 12 miesięcy.
Najczęściej zadawane pytania (FAQ)
Czy klawiatura do ThinkPad X1 Tablet pasuje pomiędzy różnymi generacjami tego modelu?
Nie, klawiatury magnetyczne Thin Keyboard różnią się wymiarami, rozstawem magnesów mocujących oraz układem styków Pogo Pin pomiędzy generacjami. Klawiatury z modeli Gen 1 i Gen 2 nie są kompatybilne z generacją Gen 3, która posiada większy ekran i inny układ pinów sygnałowych.
Czy w modelu ThinkPad X1 Tablet można rozbudować pamięć operacyjną RAM?
W serii ThinkPad X1 Tablet kości pamięci RAM są wlutowane bezpośrednio w płytę główną (LPDDR3 / LPDDR4 w technologii PoP/BGA – Ball Grid Array) i nie ma możliwości ich rozszerzenia poprzez tradycyjny slot SODIMM. Jedynym podzespołem pamięciowym możliwym do wymiany lub modernizacji na większą pojemność jest dysk SSD M.2 NVMe.
Dlaczego tablet rozładowuje się pomimo podłączonej ładowarki USB-C?
Taki objaw wskazuje najczęściej na uszkodzenie jednego z torów zasilania w porcie USB-C, awarię kontrolera zasilania Power Delivery lub uszkodzenie samego zasilacza (brak możliwości negocjacji wyższego profilu napięciowego 20V, przez co urządzenie próbuje pobierać jedynie podstawowe 5V, niewystarczające do ładowania pracującego komputera).
Czy pękniętą szybę ekranu można wymienić bez wymiany całej matrycy?
W modelach tej klasy stosuje się fabrycznie zespolony moduł wyświetlacza, w którym warstwa ochronna, digitizer dotykowy oraz panel LCD są połączone optycznie klejem OCA (Optically Clear Adhesive). Prawidłowa procedura serwisowa zapewniająca fabryczną precyzję rysika i jednolitość podświetlenia polega na montażu kompletnego, nowego modułu ekranowego.
