Charakterystyka zasilania i specyfikacja złączy w Lenovo Yoga 520-14IKB

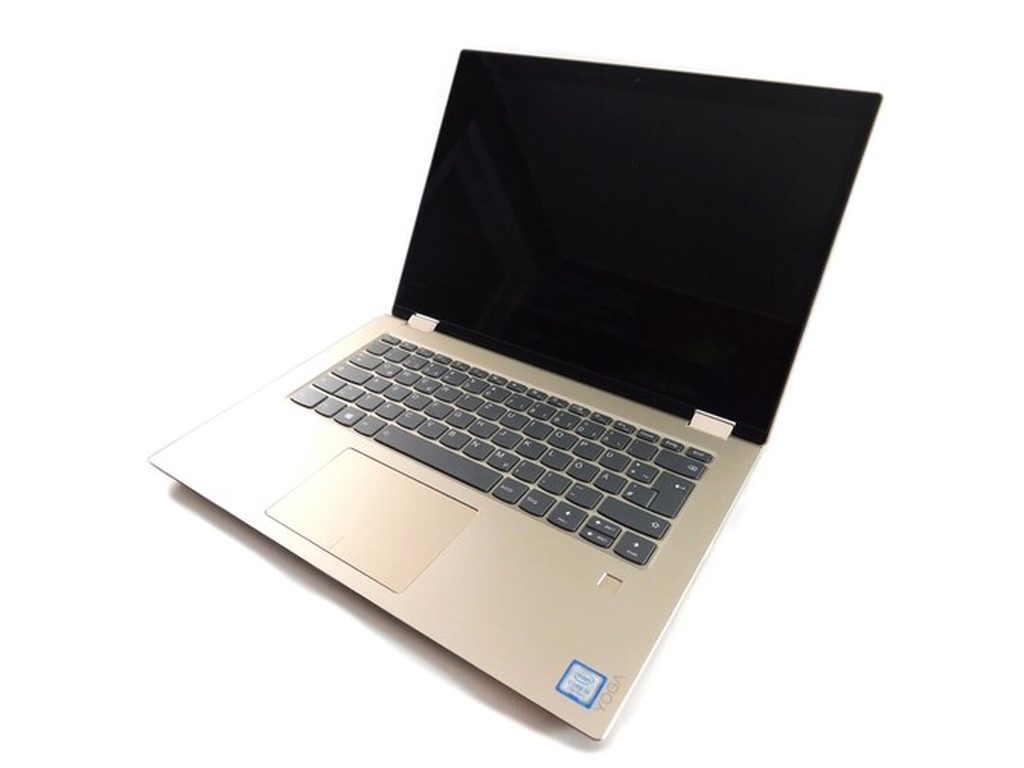

Model konwertowalny Lenovo Yoga 520-14IKB w wariancie konfiguracyjnym 80X8006MSP to urządzenie dwufunkcyjne (laptop typu 2w1 łączący funkcjonalność klasycznego notebooka oraz tabletu dzięki zawiasom obracanym o 360 stopni), które do stabilnego działania wymaga ściśle określonych parametrów zasilania prądem stałym. W codziennej eksploatacji mobilnej akcesoria zasilające oraz peryferia ulegają stopniowemu zużyciu mechanicznemu i termicznemu. Prawidłowy dobór kompatybilnego zasilacza sieciowego oraz dedykowanych akcesoriów, takich jak aktywne rysiki dotykowe czy stacje replikujące porty, stanowi podstawę bezpieczeństwa wbudowanych układów elektronicznych na płycie głównej.
W przypadku konstrukcji Lenovo Yoga 520-14IKB fabryczny tor zasilania opiera się na tradycyjnym, okrągłym złączu baryłkowym (wtyk typu barrel plug o średnicy zewnętrznej 4,0 mm oraz wewnętrznej 1,7 mm, określany potocznie standardem 4.0x1.7 mm). Znamionowe napięcie zasilania wynosi 20 V (woltów), a natężenie prądu dobierane jest w zależności od zainstalowanego wariantu procesora oraz obecności dedykowanego układu graficznego. Zasilacze dostarczają prąd o natężeniu 2,25 A (co daje moc 45 W) lub 3,25 A (moc 65 W). Kluczowym aspektem technicznym jest fakt, że obecny w tym modelu port USB-C (standard USB 3.1 Gen 1) służy do transferu danych, lecz nie obsługuje protokołu USB Power Delivery (standardu komunikacji umożliwiającego przesyłanie wysokiej mocy zasilania przez port USB-C) ani wyjścia wideo DisplayPort over USB-C. Próba ładowania komputera przez ten port ładowarką telefoniczną lub uniwersalnym zasilaczem USB-C nie przyniesie żadnego rezultatu, co bywa mylnie interpretowane jako awaria gniazda.
Dostępność akcesoriów peryferyjnych do modelu z serii Yoga 520 obejmuje również aktywny digitizer ekranowy (warstwę dotykową reagującą na pole elektromagnetyczne rysika). Urządzenie współpracuje z technologią Lenovo Active Pen wykorzystującą protokół Wacom AES (Active Electrostatic, standard komunikacji bezprzewodowej piórka z matrycą, zapewniający wykrywanie stopni nacisku). Zastosowanie nieodpowiedniego rysika pasywnego z gumową końcówką pozbawia użytkownika precyzji oraz funkcji odrzucania dłoni (palm rejection, technologii ignorującej dotyk nadgarstka opartego o ekran podczas pisania).
Typowe problemy z zasilaczami, zamiennikami i akcesoriami w serii Yoga
Użytkowanie nieoryginalnych zasilaczy o niewłaściwej charakterystyce elektrycznej lub niskiej jakości wykonania niesie za sobą bezpośrednie ryzyko uszkodzenia wrażliwych komponentów płyty głównej. Zasilacz sieciowy to nie tylko transformator napięcia, lecz również układ filtrujący, który musi zapewniać stabilne napięcie pozbawione tętnień (niewielkich, cyklicznych wahań napięcia stałego, które mogą zakłócać pracę układów logicznych przetwornic).
- Niestabilność napięciowa i zniekształcenia tętnień: Tanie zamienniki bez certyfikacji często generują szum elektryczny pod obciążeniem. Prowadzi to do nieprawidłowego działania kontrolera dotyku (digitizera), co objawia się samoczynnym rejestrowaniem dotknięć na ekranie (tzw. ghost touching, zjawisko pozornych kliknięć wywoływanych zakłóceniami elektromagnetycznymi przenoszonymi z sieci zasilającej) podczas pracy z podłączoną ładowarką.
- Mechaniczne uszkodzenia przewodu i wtyku: Cienki wtyk 4.0x1.7 mm jest podatny na wygięcia i pęknięcia wewnętrznego pinu w gnieździe DC-IN (gniazdo zasilania montowane na przewodzie lub wlutowane w płytę główną). Załamanie przewodu przy samej odgiętce zasilacza prowadzi do mikrozwarć, które wywołują nagłe wyłączanie się laptopa pod obciążeniem oraz przegrzewanie wtyczki.
- Niedobór mocy zasilacza (amperaży): Zastosowanie zasilacza o mocy 45 W w konfiguracji wymagającej 65 W (szczególnie przy jednoczesnym intensywnym ładowaniu rozładowanego akumulatora litowo-jonowego i pracy procesora z wysokim taktowaniem) powoduje zjawisko dławienia termicznego zasilacza, jego samoczynne wyłączanie przez wbudowane zabezpieczenie termiczne OVP/OCP (zabezpieczenie przeciwprzepięciowe i nadprądowe) lub powolne rozładowywanie baterii mimo podłączonego kabla.
- Niewłaściwa polaryzacja w uniwersalnych ładowarkach wielowtykowych: Akcesoria uniwersalne z wymiennymi końcówkami stwarzają ryzyko odwrotnego spolaryzowania styków (zamiana plusa z minusem). Taka pomyłka prowadzi do natychmiastowego przebicia pierwszego klucza wejściowego MOSFET (tranzystora polowego sterującego dopływem zasilania głównego) na linii głównej płyty głównej.
- Zużycie ogniw baterii wewnętrznej: Degradacja chemiczna akumulatora prowadzi do wzrostu jego rezystancji wewnętrznej (oporu własnego ogniwa), co wymusza ciągłą pracę układu ładowania na maksymalnych parametrach prądowych i przyspiesza zużycie termiczne zasilacza sieciowego.
Weryfikacja parametrów elektrycznych i procedura doboru osprzętu
W procesie doboru bezpiecznego zasilacza zamiennego oraz diagnozy problemów z zasilaniem realizujemy kompleksowy ciąg procedur pomiarowych. Doświadczenie serwisu budowane przez ponad 20 lat oraz ponad 10 000 urządzeń poddanych naprawom pozwala na precyzyjne odróżnienie awarii samego akcesorium od usterki wewnętrznych obwodów zasilania płyty głównej.
W pierwszej kolejności sprawdzana jest linia wejściowa zasilacza pod sztucznym obciążeniem rezystancyjnym. Wykorzystujemy do tego programowalne obciążenia elektroniczne oraz oscyloskop cyfrowy (przyrząd pomiarowy rejestrujący przebiegi napięcia w czasie), co pozwala ocenić poziom tętnień napięcia pod pełnym obciążeniem 2,25 A lub 3,25 A. Zasilacz spełniający normy bezpieczeństwa musi utrzymywać stabilne 20 V z tolerancją nieprzekraczającą dopuszczalnych norm producenta podzespołów.
Kolejnym etapem jest inspekcja gniazda zasilania DC-IN w samym laptopie Lenovo Yoga 520-14IKB. Sprawdzana jest ciągłość połączeń elektrycznych oraz rezystancja przejścia na stykach. W przypadku luźnego gniazda następuje iskrzenie pod obciążeniem, co prowadzi do zwęglenia laminatu i uszkodzenia ścieżek zasilających. Weryfikujemy również układ chargera (specjalizowanego układu scalonego odpowiedzialnego za zarządzanie ładowaniem akumulatora i przełączanie źródeł zasilania, np. z rodziny BQ). Diagnoza obejmuje pomiar napięć na bramkach tranzystorów wejściowych oraz kontrolę sygnału detekcji obecności zasilacza.
W przypadku konieczności wymiany uszkodzonego osprzętu lub podzespołów wewnętrznych, montowane są części wyłącznie nowe, nigdy używane lub z odzysku. W przypadku realizacji napraw sprzętowych w trybie door-to-door, gdzie sprzęt odbiera kierowca, diagnoza urządzenia jest w pełni bezpłatna. Jeśli naprawa nie zostanie zrealizowana w tym trybie, klient nie ponosi kosztów diagnozy. W przypadku bezpośredniej wizyty serwisanta na miejscu u klienta praca diagnostyczna i techniczna jest płatna, natomiast sam dojazd pozostaje bezpłatny. Obsługujemy dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km, a zgłoszenia przyjmujemy w trybie 24/7. Większość usterek usuwamy podczas pierwszej wizyty, a w sytuacjach wymagających prac laboratoryjnych czas naprawy z reguły nie przekracza 3 dni. Na czas trwania procedur zapewniamy bezpłatny laptop zastępczy na cały okres naprawy, bez kaucji i limitu czasowego, a na wykonane usługi przysługuje gwarancja do 12 miesięcy. W przypadku rozliczeń dla podmiotów gospodarczych wystawiana jest faktura bez VAT.
Zasady bezpiecznego doboru akcesoriów i błędy przy zakupie zamienników
Samodzielny zakup akcesoriów zasilających oraz peryferiów do ultrabooka konwertowalnego wiąże się z koniecznością dokładnej weryfikacji specyfikacji technicznej. Najczęstsze błędy wynikają z kierowania się wyłącznie wyglądem wtyczki lub deklaracjami marketingowymi sprzedawców akcesoriów niskobudżetowych.
Błędy przy doborze zasilaczy sieciowych
Kluczową zasadą przy wyborze zasilacza zamiennego jest bezwzględna zgodność napięcia wyjściowego (Output Voltage) wyrażanego w woltach (V). W przypadku Lenovo Yoga 520-14IKB musi to być dokładnie 20 V. Podanie wyższego napięcia prowadzi do przebicia diod zabezpieczających TVS (transilów, elementów chroniących przed przepięciami) i uszkodzenia przetwornicy głównej wytwarzającej napięcia 3,3 V oraz 5 V (układ standby zasilający płytę w trybie czuwania).
Dopuszczalna jest natomiast tolerancja w zakresie natężenia prądu (A) oraz mocy (W) – zasilacz może mieć wyższy amperaż niż fabryczny (np. 3,25 A zamiast 2,25 A), co oznacza większy zapas mocy i mniejsze nagrzewanie się obudowy ładowarki podczas pracy. Nigdy nie wolno jednak stosować zasilacza o amperażu niższym niż wymagany przez daną konfigurację sprzętową, gdyż grozi to przeciążeniem zasilacza i uszkodzeniem przetwornicy wejściowej.
Dobór stacji dokujących i replikatorów portów
Z uwagi na brak obsługi technologii DisplayPort oraz Power Delivery na wbudowanym złączu USB-C w modelu 80X8006MSP, rozszerzenie liczby monitorów nie może odbywać się za pomocą prostych adapterów pasywnych USB-C to HDMI. W tym modelu konieczne jest stosowanie stacji dokujących wyposażonych we własny procesor graficzny oparty na technologii DisplayLink (technologii przesyłania skompresowanego obrazu przez standardowy interfejs danych USB za pośrednictwem dedykowanego sterownika systemowego). Urządzenia te wymagają zasilania monitorów z zewnętrznego źródła i nie naładują laptopa przez port USB-C – zasilacz ze złączem 4.0x1.7 mm musi pozostać stale podłączony do dedykowanego gniazda DC-IN.
Kompatybilność piórek cyfrowych
Dobierając zamienny rysik do obsługi matrycy dotykowej, należy upewnić się, że wspiera on protokół komunikacji aktywnej Wacom AES 1.0 lub 2.0. Piórka działające w standardzie MPP (Microsoft Pen Protocol) nie nawiążą łączności z warstwą dotykową matrycy zainstalowanej w Lenovo Yoga 520. Należy również zadbać o świeże baterie typu AAAA zasilające moduł nadawczy piórka lub regularne ładowanie wbudowanego akumulatora rysika, aby uniknąć przerw w transmisji danych o nacisku końcówki.
Najczęściej zadawane pytania (FAQ)
Czy laptop Lenovo Yoga 520-14IKB może być ładowany przez wbudowany port USB-C?
Nie. Port USB-C w tym modelu obsługuje wyłącznie transfer danych w standardzie USB 3.1 Gen 1. Nie posiada zaimplementowanej obsługi kontrolera Power Delivery (standardu przesyłu energii wysokiej mocy), dlatego jedynym poprawnym sposobem zasilania urządzenia oraz ładowania jego baterii jest dedykowane, okrągłe gniazdo zasilacza o średnicy 4.0x1.7 mm.
Czym grozi używanie zasilacza uniwersalnego o regulowanym napięciu?
Zasilacze uniwersalne z przełącznikiem napięć często posiadają niskiej jakości stabilizatory oraz luźne końcówki redukcyjne. Przypadkowa zmiana suwaka na wyższe napięcie lub brak filtracji skoków napięciowych prowadzi do uszkodzenia układu KBC (Embedded Controller, mikrokomputera zarządzającego zasilaniem i klawiaturą) oraz zwarcia w linii głównej zasilania płyty głównej.
Dlaczego kursor myszy lub ekran dotykowy przerywa po podłączeniu nowego zasilacza?
Jest to typowy objaw generowania przez tani zasilacz zamienny silnych zakłóceń elektromagnetycznych (EMI, zakłóceń wynikających z braku filtrów ferrytowych i ekranowania). Zakłócenia te przenoszą się na masę obudowy i wprowadzają szum w pracy digitizera ekranu oraz touchpada. Taki zasilacz należy natychmiast odłączyć, aby uniknąć trwałego uszkodzenia elektroniki matrycy.
Czy można bezpiecznie stosować mocniejszy zasilacz 65 W zamiast fabrycznego 45 W?
Tak, zastosowanie zasilacza o wyższej wydajności prądowej (3,25 A zamiast 2,25 A przy zachowaniu identycznego napięcia 20 V) jest w pełni bezpieczne. Płyta główna pobierze wyłącznie tyle prądu, ile aktualnie potrzebuje, a zasilacz o wyższej mocy będzie pracował pod mniejszym obciążeniem termicznym, co wydłuża jego żywotność.
