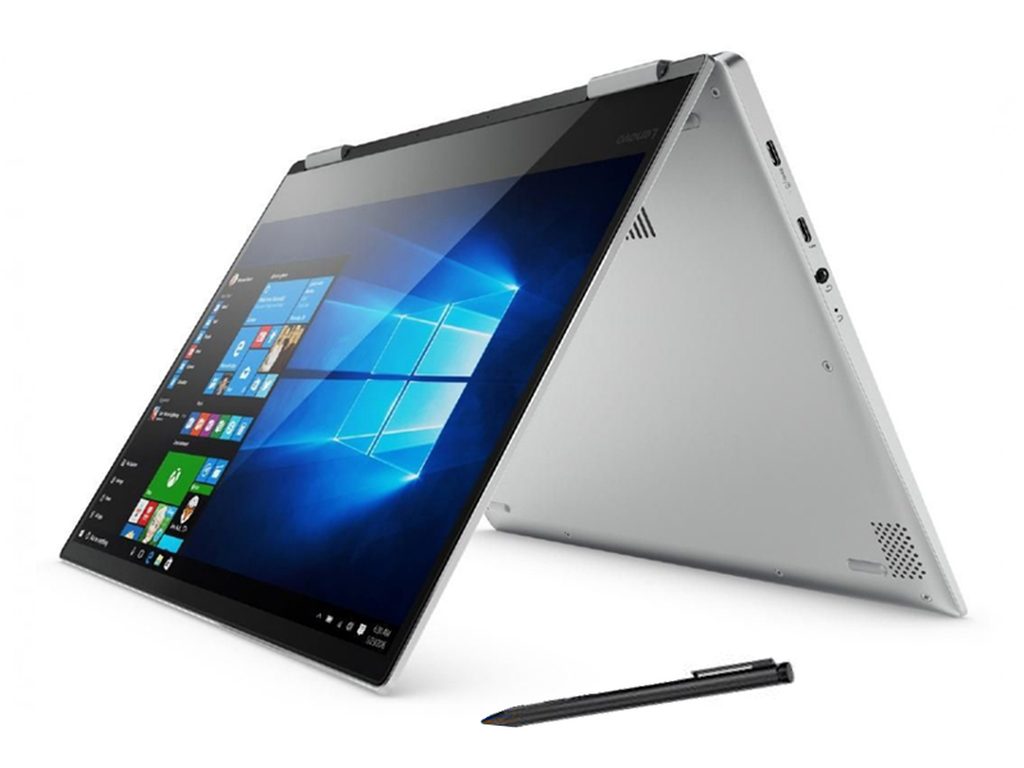

Specyfika zasilania i doboru akcesoriów dla Lenovo Yoga 720-13IKB o kodzie modelu 80X6008FSP

Kompaktowe laptopy konwertowalne z serii Lenovo Yoga, a w szczególności wariant Yoga 720-13IKB oznaczony kodem konfiguracji 80X6008FSP, zostały zaprojektowane z myślą o mobilności oraz zredukowanej liczbie portów zewnętrznych. W tych konstrukcjach kluczową rolę odgrywają wielofunkcyjne złącza USB-C (Universal Serial Bus Type-C, czyli symetryczny standard złącza przesyłającego dane, obraz i zasilanie). W modelu tym zasilanie odbywa się bezpośrednio przez port USB-C obsługujący protokół USB-PD (USB Power Delivery, czyli ustandaryzowany protokół szybkiego ładowania negocjujący odpowiednie napięcie i natężenie prądu między zasilaczem a urządzeniem). W codziennym użytkowaniu pojawia się jednak konieczność wymiany uszkodzonego zasilacza, dokupienia drugiej ładowarki do pracy mobilnej lub rozszerzenia liczby dostępnych portów za pomocą replikatorów i stacji dokujących.

Dobór odpowiednich komponentów zasilających i akcesoriów rozszerzających do tego konkretnego modelu wymaga dokładnej weryfikacji parametrów elektrycznych oraz kompatybilności kontrolerów magistrali. Zastosowanie nieprawidłowo dobranego zamiennika ładowarki może prowadzić do nieprawidłowej pracy układu zasilania, dławienia wydajności procesora (tzw. thermal throttling lub power limit throttling, czyli wymuszone obniżenie taktowania układu scalonego w celu ochrony przed przegrzaniem lub niedoborem energii), a w skrajnych przypadkach do uszkodzenia układu KBC (Keyboard Controller / Embedded Controller, czyli jednoukładowego mikrosterownika zarządzającego kluczowymi funkcjami płyty głównej, w tym sekwencją startową i kontrolą ładowania akumulatora) lub samego kontrolera ładowarki.

Wymagania elektryczne i protokoły komunikacyjne zasilaczy USB-C w serii Yoga

Zasilacz dedykowany do Lenovo Yoga 720-13IKB-80X6008FSP musi precyzyjnie odpowiadać wymogom fabrycznym sekcji zasilania na płycie głównej. W tym modelu standardowa moc źródła zasilania wynosi zazwyczaj 45 W lub 65 W, a kluczowym parametrem jest obsługa profilu zasilania 20 V przy prądzie 2,25 A (dla 45 W) lub 20 V przy 3,25 A (dla 65 W). Istotną rolę odgrywa tutaj nie tylko sama wtyczka fizyczna, ale wewnętrzny chip negocjacyjny CC (Configuration Channel, czyli dedykowana linia komunikacyjna w przewodzie USB-C służąca do ustalania parametrów zasilania).

Podczas poszukiwania zamienników zasilaczy oraz akcesoriów peryferyjnych wyróżnia się kilka wariantów rozwiązań dostępnych na rynku:

Dedykowane ładowarki zamienne o stałym kablu USB-C — zasilacze impulsowe skonstruowane jako bezpośrednie odpowiedniki konstrukcji fabrycznych, posiadające wbudowany na stałe przewód zakończony wtykiem USB-C oraz fabrycznie zaprogramowane profile napięciowe zgodne ze specyfikacją Lenovo.
Wieloportowe ładowarki GaN (azotku galu) z odłączanymi przewodami — nowoczesne zasilacze bazujące na tranzystorach z azotku galu (półprzewodnika o szerokiej przerwie wzbronionej, charakteryzującego się wyższą sprawnością energetyczną i mniejszymi stratami cieplnymi). W ich przypadku niezbędne jest stosowanie przewodów USB-C z wbudowanym chipem E-Marker (układem scalonym wewnątrz wtyczki informującym ładowarkę o maksymalnej obciążalności prądowej kabla).
Aktywne i pasywne koncentratory USB-C (huby i stacje dokujące) — akcesoria wyposażone w funkcję Power Delivery Pass-Through (przelotowe przekazywanie zasilania), które umożliwiają jednoczesne ładowanie komputera oraz wyprowadzenie sygnału wideo (DisplayPort over USB-C) i podłączenie urządzeń ze standardowym złączem USB Typu A.
Rysiki aktywne (Active Stylus) — akcesoria do obsługi ekranu dotykowego, wykorzystujące protokół Wacom AES (Active Electrostatic, technologię wykrywania położenia piórka i siły nacisku za pomocą pola elektrostatycznego generowanego przez siatkę digitizera).

Weryfikacja parametrów technicznych i diagnostyka toru zasilania

W procesie weryfikacji kompatybilności akcesoriów oraz diagnostyki problemów z ładowaniem w modelu Lenovo Yoga 720-13IKB-80X6008FSP przeprowadzamy szereg specjalistycznych testów sekcji zasilania oraz kontroli sygnałów logicznych. Uszkodzenia zgłaszane przez użytkowników jako "brak ładowania zasilacza" w rzeczywistości często wynikają z degradacji gniazda USB-C, uszkodzenia układu zabezpieczającego ESD (Electrostatic Discharge, czyli diod zabezpieczających przed wyładowaniami elektrostatycznymi) lub problemów z układem Power Management IC (PMIC, scalonym kontrolerem zarządzania energią).

Procedura serwisowa obejmuje następujące czynności techniczne:

Pomiary oscyloskopowe linii komunikacyjnych CC1/CC2 — analiza przebiegów cyfrowych podczas handshake'u (początkowej procedury uzgadniania napięcia i natężenia prądu pomiędzy kontrolerem USB-PD w laptopie a zasilaczem zamiennym).
Inspekcja stanu fizycznego portów USB-C — ocena mikroskopowa pinów złącza pod kątem mikropęknięć, zwarć mechanicznych, zanieczyszczeń stałych lub naderwania pól lutowniczych od laminatu płyty głównej.
Weryfikacja pracy układu chargera (układu przetwornicy ładowania) — testowanie pracy kluczy MOSFET (tranzystorów polowych sterujących przepływem prądu zasilania i ładowania baterii) oraz cewek przetwornicy pod obciążeniem dynamicznym.
Sprawdzenie stanu ogniw akumulatora — analiza rejestrów układu BMS (Battery Management System, czyli zintegrowanego systemu zarządzania baterią monitorującego napięcia pojedynczych ogniw, temperaturę oraz liczbę cykli ładowania).
Dobór certyfikowanych komponentów zasilających — selekcja zasilaczy zamiennych o stabilnej filtracji napięcia wyjściowego, wyposażonych w zabezpieczenia OVP (Over Voltage Protection, zabezpieczenie przeciwprzepięciowe), OCP (Over Current Protection, zabezpieczenie nadprądowe) oraz OTP (Over Temperature Protection, zabezpieczenie termiczne).

W przypadku konieczności wykonania prac naprawczych na płycie głównej lub wymiany uszkodzonego portu zasilania, naprawa z reguły nie przekracza 3 dni. Jeśli usterka dotyczy wyłącznie zabrudzeń styków lub potrzeby szybkiej konserwacji, czyszczenie i przyspieszanie urządzenia realizowane jest w czasie do 24 godzin. W sytuacji wymagającej dłuższego procesu serwisowego zapewniamy bezpłatny laptop zastępczy na cały czas naprawy, bez konieczności wpłacania kaucji i bez limitu czasowego. Do każdego montowanego elementu wykorzystujemy wyłącznie nowe komponenty, a na wykonane usługi udzielana jest gwarancja do 12 miesięcy.

Zagrożenia wynikające ze stosowania niskiej jakości zamienników i błędy eksploatacyjne

Użytkownicy poszukujący tanich ładowarek lub uniwersalnych akcesoriów często popełniają błędy, które mogą doprowadzić do poważnych awarii płyty głównej. Zastosowanie nieodpowiedniego zasilacza w laptopie Lenovo Yoga 720-13IKB wiąże się ze specyficznymi zagrożeniami konstrukcyjnymi.

Do najczęstszych problemów i błędnych praktyk należą:

Stosowanie zasilaczy telefonicznych o zbyt niskim profilu napięciowym — ładowarki od smartfonów, nawet jeśli dysponują wtykiem USB-C, często oferują maksymalne napięcie 5 V, 9 V lub 12 V. Sekcja zasilania laptopa Yoga 720 wymaga stabilnego napięcia 20 V. Podłączenie zasilacza o zbyt niskim napięciu skutkuje brakiem reakcji, powolnym rozładowywaniem baterii podczas pracy lub wprowadzeniem układu KBC w stan niestabilny.
Używanie tanich przewodów USB-C bez chipa E-Marker — przewody niskiej jakości mają zbyt cienkie żyły zasilające VBUS, co przy obciążeniu prądem rzędu 3 A generuje znaczne spadki napięć, nagrzewanie się wtyczek oraz ryzyko stopienia izolacji lub zwarcia linii zasilającej z liniami danych.
Wyłamywanie portu USB-C przez stosowanie sztywnych adapterów — konstrukcja obudowy modelu Yoga 720 jest smukła, co sprawia, że gniazda USB-C są narażone na dźwignię mechaniczną wywoływaną przez ciężkie, wiszące koncentratory portów podłączane bez elastycznego kabla pośredniczącego.
Ładowanie urządzenia przez niewłaściwy port — w laptopie Lenovo Yoga 720-13IKB nie wszystkie porty USB-C posiadają identyczną konfigurację. Jeden z nich obsługuje pełny standard Thunderbolt 3 / USB-PD, podczas gdy drugi może pełnić wyłącznie funkcję przesyłu danych lub obsługiwać DisplayPort. Próba ładowania przez port nieobsługujący wejścia zasilania nie przyniesie rezultatu.
Zakup ładowarek bez certyfikacji filtracji tętnień — tanie zamienniki generują wysokie tętnienia napięcia wyjściowego (Ripple Voltage), co zakłóca pracę panelu dotykowego (digitizera) podczas ładowania i prowadzi do zjawiska tzw. ghost touch (samoczynnego rejestrowania dotknięć na ekranie).

Organizacja obsługi serwisowej i diagnostyka w modelu mobilnym

W przypadku wystąpienia trudności z ładowaniem, uszkodzenia gniazda USB-C lub konieczności precyzyjnego doboru osprzętu zasilającego, realizujemy usługi w wygodnym modelu dojazdowym. Serwisant dociera do klienta w czasie do 1 godziny na terenie Warszawy i okolic w promieniu 40 km. Wiele problemów konfiguracyjnych oraz podstawowych weryfikacji sprzętowych udaje się rozwiązać na miejscu — większość usterek usuwamy podczas pierwszej wizyty.

W sytuacji, gdy konieczna jest zaawansowana interwencja mikrolutownicza (np. wymiana złącza USB-C w technologii SMD na wielowarstwowym laminacie płyty głównej lub wymiana układu scalonego chargera), urządzenie jest odbierane przez kierowcę w procedurze door-to-door. W tym trybie diagnoza laptopa jest w pełni bezpłatna, a zasada "nie naprawiliśmy — nie płacisz" chroni klienta w przypadku braku możliwości usunięcia usterki. Doświadczenie naszego zespołu budowane przez ponad 20 lat oraz ponad 10 000 naprawionych urządzeń gwarantuje precyzyjne podejście do specyfiki technicznej całej rodziny Lenovo Yoga.

Często zadawane pytania (FAQ)

Czy do ładowania Lenovo Yoga 720-13IKB-80X6008FSP można bezpiecznie używać ładowarki o mocy 100 W?
Odpowiedź: Tak, pod warunkiem, że jest to markowy zasilacz zgodny ze standardem USB-PD obsługujący profil wyjściowy 20 V. Protokół Power Delivery działa na zasadzie cyfrowej negocjacji — laptop pobierze z ładowarki wyłącznie taką moc, na jaką pozwala jego wewnętrzny układ ładowania (zazwyczaj maksymalnie 45 W lub 65 W). Wyższa moc maksymalna zasilacza oznacza jedynie większy zapas termiczny samej ładowarki.

Dlaczego kursor myszy lub ekran dotykowy przerywa i skacze podczas podłączenia nieoryginalnej ładowarki?
Odpowiedź: Jest to typowy objaw zasilacza zamiennego niskiej jakości, który nie posiada odpowiednich filtrów przeciwzakłóceniowych i emituje szum elektromagnetyczny (EMI) oraz wysokie tętnienia napięcia. Zakłócenia te przenoszą się na masę urządzenia, destabilizując pracę pojemnościowego panelu dotykowego oraz touchpada. W takim wypadku należy natychmiast odłączyć zasilacz, aby uniknąć uszkodzenia kontrolera dotyku.

Jaki rysik aktywny jest kompatybilny z tą konfiguracją Lenovo Yoga 720?
Odpowiedź: Model ten współpracuje z piórkami aktywnymi działającymi w technologii Wacom AES 1.0 / 2.0 (np. Lenovo Active Pen / Active Pen 2). Zwykłe rysiki pojemnościowe (pasywne z gumową końcówką) działają jedynie jak palec i nie oferują wykrywania siły nacisku ani funkcji odrzucania dłoni (Palm Rejection, czyli ignorowania przypadkowego dotknięcia ekranu wnętrzem dłoni podczas pisania).

Czy uszkodzone gniazdo ładowania USB-C w laptopie Yoga 720 można wymienić bez wymiany całej płyty głównej?
Odpowiedź: Tak. Port USB-C jest elementem wlutowywanym bezpośrednio w płytę główną. W warunkach serwisowych wykonuje się precyzyjną wymianę lutowniczą samego gniazda z użyciem stacji lutowniczej na gorące powietrze (Hot Air) lub podczerwień, co pozwala przywrócić pełną funkcjonalność zasilania bez konieczności ponoszenia kosztów zakupu nowej płyty głównej.
