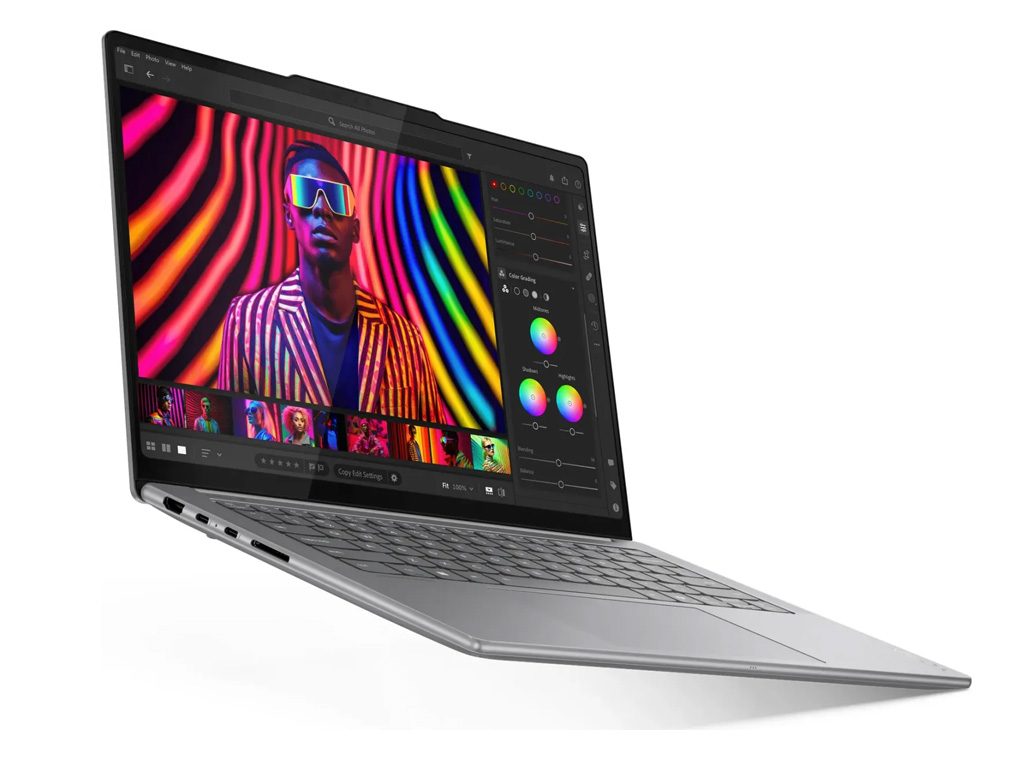

Laptop Lenovo Yoga Slim 7 Pro 14 OLED z procesorem AMD Ryzen 9 to zaawansowana jednostka ultramobilna, łącząca wysoką wydajność obliczeniową z kompaktową obudową i panelem organicznym o wysokim kontraście oraz głębokiej czerni. Konstrukcje z tej serii charakteryzują się bardzo gęstym upakowaniem komponentów na płycie głównej oraz smukłą, aluminiową obudową. Wraz z postępującą miniaturyzacją pojawia się jednak wyzwanie natury serwisowej, które dotyczy dostępności, kompatybilności oraz sposobu montażu dedykowanych komponentów zamiennych. W przypadku tego modelu wiele elementów jest zintegrowanych bezpośrednio na laminacie, a inne wymagają precyzyjnego dopasowania pod konkretne oznaczenia fabryczne producenta, określane jako numery FRU (Field Replaceable Unit, czyli unikalny identyfikator części zamiennej przeznaczonej do profesjonalnego serwisu).
Specyfika konstrukcyjna Lenovo Yoga Slim 7 Pro 14 OLED a rynek podzespołów
Wariant Yoga Slim 7 Pro 14 wyposażony w matrycę OLED oraz procesor AMD Ryzen 9 różni się pod kątem konstrukcyjnym od wersji ze standardowymi panelami IPS czy procesorami o niższym poborze mocy. Zastosowanie wydajnego procesora wymusiło przeprojektowanie sekcji zasilania VRM (Voltage Regulator Module, czyli moduł regulacji napięcia zasilającego procesor) oraz układu chłodzenia. Ponadto matryca OLED wykorzystuje inną taśmę sygnałową eDP (embedded DisplayPort, cyfrowy interfejs przesyłu obrazu do ekranu) ze względu na wyższe zapotrzebowanie na przepustowość danych i specyficzne linie zasilające diody organiczne.
Z punktu widzenia zaopatrzenia serwisowego elementy wymienne w tym laptopie można podzielić na trzy podstawowe grupy:
- Komponenty zintegrowane BGA (Ball Grid Array): elementy montowane powierzchniowo na stałe do płyty głównej za pomocą mikroskopijnych kulek lutowniczych. Należą do nich procesor AMD Ryzen 9, pamięć RAM typu LPDDR oraz kontrolery zasilania i przetwornice. Ich wymiana nie polega na prostym przełożeniu modułu, lecz wymaga zaawansowanego lutowania laboratoryjnego.
- Podzespoły modułowe dedykowane: części projektowane ściśle pod geometrię tego modelu, takie jak kompletne klapy matrycy wraz ze szkłem i panelem OLED, zintegrowane z obudową klawiatury (palmrest), zawiasy, wentylatory chłodzenia, radiatory czy akumulatory litowo-polimerowe.
- Elementy modułowe standardowe: komponenty, które można dobrać spośród części o uniwersalnych parametrach, głównie nośniki pamięci masowej w standardzie M.2 NVMe SSD (Solid State Drive z protokołem Non-Volatile Memory Express).
Zapewnienie prawidłowego działania urządzenia po naprawie wymaga stosowania wyłącznie nowych komponentów o ściśle określonych parametrach fabrycznych. Montaż podzespołów z niepewnych źródeł lub elementów z demontażu niesie za sobą ryzyko niestabilności termicznej oraz uszkodzeń delikatnych układów zasilania.
Dostępność i warianty kluczowych modułów wymiennych
Zapotrzebowanie na części zamienne do modelu Lenovo Yoga Slim 7 Pro 14 OLED zależy w głównej mierze od rodzaju usterki, która dotknęła urządzenie. W codziennej praktyce serwisowej najczęściej spotykamy się z koniecznością weryfikacji i pozyskiwania następujących grup komponentów:
Matryce OLED i moduły wyświetlacza
Panel OLED w tym modelu stanowi jeden z najbardziej wymagających elementów pod kątem logistyki serwisowej. Występuje on w wariantach o różnej rozdzielczości oraz podwyższonej częstotliwości odświeżania. Część wyświetlaczy jest zespolona fabrycznie ze szklaną taflą ochronną i zewnętrzną pokrywą za pomocą spoiwa optycznego LOCA (Liquid Optically Clear Adhesive, czyli płynny klej utwardzany promieniami UV). Wymiana samego panelu bez pokrywy jest procesem ryzykownym ze względu na znikomą grubość szkła matrycy OLED. Z tego powodu profesjonalna naprawa opiera się najczęściej na montażu kompletnego skrzydła górnego, co gwarantuje zachowanie fabrycznej sztywności i nienaruszoną geometrię zawiasów.
Klawiatura i górna część obudowy (palmrest)
Klawiatura w ultrabookach Yoga Slim 7 Pro 14 jest montowana metodą zgrzewania tworzywa sztucznego do wewnętrznej strony aluminiowego korpusu. Samodzielna wymiana pojedynczych klawiszy lub samego wkładu klawiatury często prowadzi do utraty sztywności podczas pisania i zapadania się klawiszy. Dostępność nowej, zintegrowanej części zamiennej w postaci całego palmrestu (korpusu z fabrycznie wgrzaną klawiaturą, podświetleniem oraz touchpadem) pozwala przywrócić pierwotną kulturę pracy oraz estetykę urządzenia.
Akumulatory litowo-polimerowe
Wysokowydajny procesor Ryzen 9 w połączeniu z panelem OLED generuje znaczne obciążenie dla wewnętrznego ogniwa zasilającego. Nowe akumulatory dedykowane do tej serii posiadają wbudowane kontrolery BMS (Battery Management System, czyli układ zarządzania i ochrony ogniw), które muszą bezbłędnie komunikować się z kontrolerem EC (Embedded Controller, układ zarządzający podstawowymi funkcjami płyty głównej) laptopa. Zastosowanie niekompatybilnego zamiennika może skutkować problemami z ładowaniem lub blokadą protokołu szybkiego ładowania.
Układ chłodzenia i wentylatory
Układ odprowadzania ciepła składa się z miedzianych rurek cieplnych (heatpipe) oraz miniaturowych wentylatorów o gęsto rozmieszczonych łopatkach. Wersja z procesorem Ryzen 9 wymaga specyficznego profilu radiatora, dopasowanego do wydzielania ciepła przez tę konkretną jednostkę. Dostępność wentylatorów z fabrycznymi łożyskami hydrodynamicznymi pozwala wyeliminować niepożądane wibracje i hałas powstający w wyniku zużycia mechanicznego.
Diagnostyka podzespołów i proces doboru części
Prawidłowe ustalenie uszkodzonego elementu oraz dobór właściwej części zamiennej to kluczowy etap, od którego zależy powodzenie całej procedury naprawczej. W niezależnym serwisie proces ten przebiega według ściśle określonych standardów inżynieryjnych.
Diagnoza zawsze poprzedza właściwą naprawę. W przypadku konieczności przeprowadzenia prac sprzętowych w warunkach laboratoryjnych oferujemy bezpłatny odbiór urządzenia przez kierowcę na terenie Warszawy i okolic w promieniu 40 km, gdzie dojazd realizowany jest w czasie do 1 godziny. W tym trybie door-to-door diagnoza stanu technicznego jest bezpłatna, a w razie braku możliwości zrealizowania naprawy nie są pobierane opłaty. Dla zachowania ciągłości pracy zapewniamy bezpłatny laptop zastępczy na cały czas trwania procedury, bez kaucji i limitu czasowego.
Procedura doboru i weryfikacji części obejmuje następujące kroki techniczne:
- Identyfikacja konfiguracji sprzętowej: Odczyt numeru seryjnego oraz weryfikacja schematów ideowych płyty głównej (schematics) i rozkładu elementów (boardview), co pozwala na precyzyjne ustalenie numerów katalogowych podzespołów.
- Pomiary elektryczne: Weryfikacja linii zasilających za pomocą multimetru laboratoryjnego i oscyloskopu, aby wykluczyć usterki towarzyszące, na przykład uszkodzenie układu przetwornicy zasilającej matrycę przed zamówieniem nowego ekranu OLED.
- Pozyskanie nowych komponentów: Sprowadzenie fabrycznie nowych części zamiennych bezpośrednio od sprawdzonych dystrybutorów elektroniki precyzyjnej. Nigdy nie stosujemy podzespołów używanych ani elementów pochodzących z demontażu wyeksploatowanych jednostek.
- Montaż w warunkach ESD: Instalacja nowych podzespołów na stanowiskach zabezpieczonych przed wyładowaniami elektrostatycznymi (Electrostatic Discharge, zjawisko nagłego przepływu prądu mogące zniszczyć mikroukłady scalone).
- Programowanie i kalibracja: W przypadku wymiany matrycy OLED lub kontrolerów logicznych przeprowadzana jest konfiguracja pamięci EDID (Extended Display Identification Data, struktura danych informująca system o parametrach ekranu) oraz testy profilu kolorystycznego.
- Testy obciążeniowe: Sprawdzenie stabilności termicznej i elektrycznej w środowisku testowym pod pełnym obciążeniem syntetycznym.
Czas realizacji zamówienia części oraz wykonania naprawy z reguły nie przekracza 3 dni. Podstawowe czynności konserwacyjne, takie jak czyszczenie układu chłodzenia czy wymiana past termoprzewodzących, realizowane są w czasie do 24 godzin. Na wykonane usługi oraz zamontowane nowe komponenty udzielana jest gwarancja do 12 miesięcy. Nasze doświadczenie obejmujące ponad 20 lat pracy w branży oraz ponad 10 000 naprawionych urządzeń pozwala na skuteczne rozwiązywanie problemów nawet w przypadku trudno dostępnych podzespołów do najnowszych serii laptopów.
Zagrożenia związane z samodzielnym doborem i montażem części
Próby samodzielnej wymiany podzespołów w smukłych laptopach z serii Yoga często prowadzą do powikłań, które znacznie zwiększają zakres wymaganej naprawy. Do najczęściej spotykanych problemów należą:
- Uszkodzenie taśmy sygnałowej matrycy: Złącze eDP na płycie głównej posiada delikatną blokadę mechaniczną. Próba odpięcia taśmy bez uprzedniego odłączenia baterii głównej prowadzi do zwarcia linii zasilania podświetlenia (nawet kilkadziesiąt woltów) z liniami sygnałowymi danych procesora, co skutkuje nieodwracalnym uszkodzeniem mostka północnego lub samego procesora AMD Ryzen.
- Niewłaściwy dobór wersji wyświetlacza: Zakup panelu o pozornie zgodnej przekątnej, lecz różniącego się układem wyprowadzeń pinów (pinout) lub protokołem komunikacyjnym, uniemożliwia prawidłowe wyświetlanie obrazu i może doprowadzić do uszkodzenia przetwornicy.
- Wkręcenie śrub o nieodpowiedniej długości: Zastosowanie zbyt długiej śruby podczas montażu zawiasów lub obudowy może przewiercić wewnętrzne warstwy laminatu płyty głównej (multichip PCB), powodując zwarcia w wewnętrznych ścieżkach sygnałowych.
- Niewłaściwe materiały termoprzewodzące: Wersja z procesorem Ryzen 9 wymaga zastosowania materiałów termicznych o wysokim współczynniku przewodzenia ciepła. Użycie niskiej jakości pasty lub niewłaściwej grubości termopadów (elastycznych podkładek termoprzewodzących) prowadzi do zjawiska thermal throttlingu (automatycznego obniżania taktowania zegarów w celu ochrony przed przegrzaniem) i wyłączania się laptopa pod obciążeniem.
Najczęściej zadawane pytania (FAQ)
Czy w modelu Lenovo Yoga Slim 7 Pro 14 OLED można wymienić i rozbudować pamięć RAM?
W tym modelu pamięć operacyjna RAM typu LPDDR jest wlutowana bezpośrednio w płytę główną (układy BGA) i nie posiada tradycyjnych gniazd SO-DIMM. Ewentualna modyfikacja wymagałaby zaawansowanej wymiany kości pamięci i przeprogramowania parametrów w układzie BIOS/UEFI, dlatego zaleca się dobór odpowiedniej konfiguracji fabrycznej lub diagnostykę sprawności istniejących kości w przypadku występowania błędów pamięci.
Jakie są objawy zużycia lub uszkodzenia matrycy OLED wymagające jej wymiany?
Do typowych objawów należą: pionowe lub poziome kolorowe linie na ekranie, plamy powstałe w wyniku rozszczelnienia struktury organicznej (stopniowo powiększające się czarne obszary), zjawisko wypalenia pikseli (utrwalone cienie statycznych elementów interfejsu), brak podświetlenia przy zachowanym działaniu urządzenia na zewnętrznym monitorze lub migotanie obrazu przy zmianie jasności.
Czy dostępność części do wersji z procesorem AMD Ryzen 9 różni się od wersji z procesorami Intel?
Tak, płyty główne, układy chłodzenia oraz niektóre taśmy połączeniowe posiadają inne oznaczenia katalogowe i nie są współzamienne między platformami AMD oraz Intel. Obudowy i matryce OLED mogą być fizycznie podobne, jednak zawsze wymagają weryfikacji zgodności na podstawie szczegółowych oznaczeń podzespołu.
Czy po wymianie baterii lub matrycy laptop wymaga specjalnej kalibracji programowej?
W przypadku montażu nowego akumulatora zaleca się przeprowadzenie pełnego cyklu ładowania i rozładowania w celu zresetowania parametrów w kontrolerze zasilania. Przy wymianie matrycy OLED konieczne bywa zaktualizowanie profili kolorystycznych ICM (Image Color Matching, plik zawierający charakterystykę przestrzeni barwnej) w systemie operacyjnym, aby zagwarantować wierność odwzorowania kolorów.
