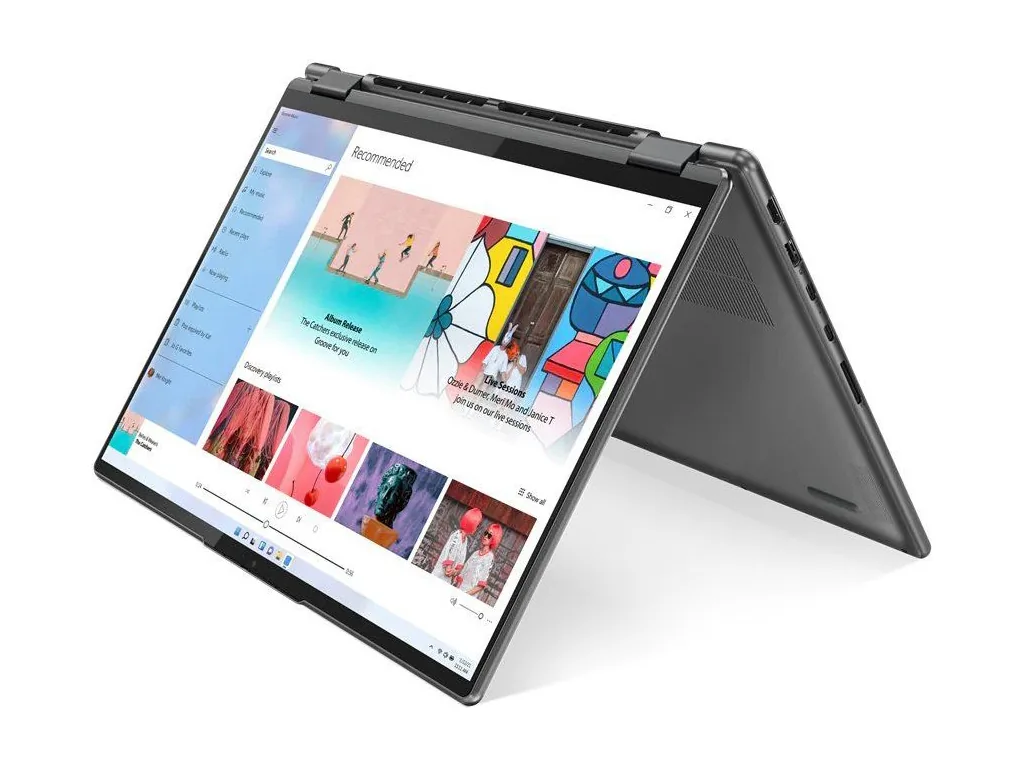

Serwis Lenovo Yoga 7 16 — na co zwrócić uwagę

Seria Lenovo Yoga 7 z ekranem o przekątnej szesnastu cali reprezentuje segment urządzeń hybrydowych typu 2w1 (laptop z funkcją obrotu ekranu o trzysta sześćdziesiąt stopni, łączący cechy komputera przenośnego i tabletu). Połączenie dużego panelu dotykowego z cienką, aluminiową obudową stawia przed konstrukcją specyficzne wyzwania mechaniczne oraz termiczne. W codziennym użytkowaniu tego typu konstrukcja narażona jest na inne przeciążenia niż klasyczne laptopy biurowe z tradycyjnym zawiasem. Poznanie newralgicznych punktów tego modelu pozwala na wczesne wychwycenie symptomów awarii oraz odpowiednie zaplanowanie działań konserwacyjnych lub naprawczych.

Doświadczenie serwisowe obejmujące ponad 20 lat pracy z urządzeniami mobilnymi oraz ponad 10 000 zrealizowanych procedur naprawczych wskazuje, że usterki w laptopach konwertowalnych o dużej przekątnej koncentrują się wokół trzech głównych obszarów: układu mechanicznego zawiasów i prowadzenia taśm sygnałowych, zintegrowanego układu zasilania USB-C Power Delivery oraz odprowadzania ciepła z procesora wewnątrz smukłego korpusu.

Specyfika konstrukcyjna laptopa konwertowalnego z ekranem szesnaście cali

Większa przekątna ekranu w urządzeniu hybrydowym oznacza dłuższą dźwignię działającą na mechanizm obrotowy. W modelu Lenovo Yoga 7 16 każdy cykl otwierania, zamykania lub obracania matrycy do trybu namiotu bądź tabletu generuje znaczne naprężenia skrętne. Siły te przenoszone są bezpośrednio z metalowych prowadnic zawiasów na wewnętrzne mocowania zlokalizowane w pokrywie ekranu (klapie matrycy) oraz w korpusie dolnym (palmreście, czyli elemencie obudowy zintegrowanym z klawiaturą i gładzikiem).

Drugim istotnym aspektem jest organizacja przestrzeni na płycie głównej. W celu zachowania smukłego profilu obudowy producent stosuje pamięć operacyjną typu LPDDR wlutowaną bezpośrednio w laminat płyty głównej (układy RAM BGA montowane na stałe bez wymiennych gniazd SO-DIMM) oraz zintegrowane sekcje zasilania współpracujące z kontrolerami Thunderbolt lub USB-C. Taka budowa oznacza, że jakiekolwiek niestabilności elektryczne na wejściu zasilania przekładają się bezpośrednio na funkcjonowanie kluczowych mikroukładów płyty głównej.

Typowe objawy usterek i ich źródła techniczne

W toku eksploatacji modelu Yoga 7 16 mogą pojawić się symptomy, które na wczesnym etapie bywają mylone z drobnymi błędami oprogramowania, a w rzeczywistości wynikają ze stopniowego zużycia podzespołów lub naprężeń materiałowych.

• Zwiększony opór lub trzaski podczas otwierania pokrywy: Zjawisko to sygnalizuje zacieranie się osi zawiasu lub wyłamywanie gwintowanych tulei mosiężnych z gniazd montażowych. Ignorowanie tego objawu prowadzi zazwyczaj do rozwarstwienia obudowy, a w skrajnym przypadku do pęknięcia digitizera (szklanej warstwy dotykowej zintegrowanej z wyświetlaczem).
• Zanikanie obrazu, migotanie lub brak reakcji na dotyk przy zmianie kąta nachylenia ekranu: Przyczyną bywa mechaniczne zmęczenie wiązki eDP (wielopinowej taśmy przesyłającej sygnał wideo o wysokiej rozdzielczości ze sterownika graficznego do matrycy) lub taśmy magistrali I2C/USB odpowiadającej za warstwę dotykową. Przechodzenie wiązki przez podwójny mechanizm obrotowy sprawia, że przewody ulegają przetarciu lub mikropęknięciom żył miedzianych.
• Brak ładowania baterii lub niestabilna praca zasilacza: Porty USB-C realizujące standard Power Delivery (protokół szybkiego ładowania wysokim napięciem przez złącze uniwersalne) są narażone na uszkodzenia mechaniczne gniazd oraz degradację kontrolerów zasilania (układów scalonych typu PD Controller zarządzających negocjacją napięcia 20V).
• Wysokie temperatury pracy, throttling termiczny i hałas wentylatorów: Zjawisko throttlingu (automatycznego obniżania taktowania zegara procesora przez układ BIOS w celu ochrony przed przegrzaniem) pojawia się, gdy pasta termoprzewodząca ulegnie degradacji, a lamele miedzianego radiatora zostaną zablokowane przez warstwę kurzu. W cienkiej obudowie Yoga 7 16 margines błędu układu chłodzenia jest niewielki.
• Brak reakcji na przycisk włącznika lub pętla restartów: W urządzeniach wyposażonych w zintegrowaną pamięć RAM oraz układ EC (Embedded Controller, czyli mikrokontroler zarządzający procedurą startową, klawiaturą i ładowaniem) uszkodzenie pojedynczego banku pamięci lub błąd w zawartości pamięci SPI Flash (kości przechowującej wsad BIOS/UEFI) uniemożliwia przejście procedury POST (wstępnego testu podzespołów po włączeniu zasilania).

Diagnostyka techniczna i procedury naprawcze

Prawidłowe usunięcie awarii w laptopie hybrydowym wymaga dokładnego rozróżnienia problemów mechanicznych, elektronicznych oraz termicznych. W warunkach serwisowych proces naprawczy realizowany jest według ściśle określonych standardów laboratoryjnych.

Regeneracja i stabilizacja mechanizmu zawiasów

W przypadku uszkodzeń mechanicznych naprawa nie ogranicza się do powierzchownego sklejenia elementów obudowy. Procedura obejmuje demontaż modułu ekranu, inspekcję stanu tulei gwintowanych oraz odtworzenie struktury nośnej przy użyciu przemysłowych żywic syntetycznych o wysokiej odporności na ścinanie. Równolegle przeprowadza się kalibrację siły docisku samych zawiasów (regulację nakrętek oporowych na osiach obrotu), aby zmniejszyć opór otwierania do wartości nominalnej, zapobiegając ponownemu wyłamaniu punktów mocowania.

Pomiary i naprawa toru zasilania płyty głównej

Diagnoza usterek związanych z brakiem ładowania lub brakiem reakcji na włącznik rozpoczyna się od analizy linii zasilania przy użyciu mikroskopu stereoskopowego, multimetru laboratoryjnego oraz kamery termowizyjnej. Sprawdzana jest rezystancja głównych gałęzi zasilania względem masy w celu wykluczenia zwarć na liniach głównych przetwornic (przetwornicy głównej wytwarzającej napięcia 3.3V i 5V oraz przetwornicy ładowania baterii). Wymiana uszkodzonych gniazd USB-C, kontrolerów zasilania czy tranzystorów MOSFET (kluczy tranzystorowych w sekcjach zasilania) odbywa się na profesjonalnych stacjach lutowniczych na gorące powietrze i podczerwień z zachowaniem odpowiedniego profilu termicznego, co chroni wielowarstwowy laminat przed deformacją.

Wymiana taśm sygnałowych i modułów wyświetlacza

W modelach z serii Yoga panel LCD oraz warstwa dotykowa stanowią z reguły jeden zintegrowany moduł (tzw. Full Assembly z fabrycznie wklejoną matrycą w ramkę). Jeśli uszkodzeniu uległa jedynie wewnętrzna taśma sygnałowa, przeprowadza się jej precyzyjną wymianę na fabrycznie nowy element, dbając o właściwe ułożenie wiązki w kanale prowadzącym zawiasu. Zapobiega to jej przyszłemu przycinaniu podczas obrotu pokrywy. Do napraw stosowane są wyłącznie nowe, nigdy nieużywane komponenty.

Kompleksowa konserwacja układu odprowadzania ciepła

Konserwacja układu chłodzenia w urządzeniu o wysokiej gęstości upakowania elementów obejmuje całkowite usunięcie zużytych materiałów termoprzewodzących, czyszczenie chemiczne powierzchni rdzeni krzemowych procesora (CPU) oraz układu graficznego (GPU), a także udrożnienie kanałów wentylacyjnych. W miejsce starej pasty aplikowane są nowe związki termoprzewodzące o wysokim współczynniku przewodzenia ciepła oraz precyzyjnie dobrane podkłady termoprzewodzące (termopady o określonej twardości i grubości) na sekcję zasilania VCORE.

Dobre praktyki eksploatacyjne i błędy przy samodzielnych próbach naprawy

Samodzielne próby usuwania usterek w zaawansowanych laptopach konwertowalnych niosą ze sobą wysokie ryzyko powikłań technicznych. Konstrukcja modelu Yoga 7 16 nie wybacza błędów montażowych, z których najczęstsze to:

• Używanie klejów błyskawicznych do mocowania zawiasów: Kleje cyjanoakrylowe są kruche i nie wytrzymują naprężeń dynamicznych. Dodatkowo opary kleju powodują zmatowienie powierzchni szklanych oraz degradację tworzyw sztucznych, a sam klej trwale uniemożliwia późniejszą prawidłową rekonstrukcję gniazd montażowych.
• Otwieranie obudowy nieodpowiednimi narzędziami: Użycie metalowych wkrętaków lub twardych otwieraków prowadzi do wygięcia aluminiowych rantów dolnej pokrywy, uszkodzenia zaczepów oraz przypadkowego przecięcia taśm antenowych modułu Wi-Fi ulokowanych w pobliżu krawędzi.
• Manipulacje przy złączach bez odłączenia baterii: Wypinanie taśmy matrycy eDP przy podłączonym akumulatorze niemal natychmiast prowadzi do zwarcia linii zasilania podświetlenia (napięcie rzędu kilkunastu woltów) z liniami sygnałowymi procesora, co skutkuje trwałym uszkodzeniem mostka południowego zintegrowanego w strukturze CPU.
• Niewłaściwe otwieranie pokrywy podczas codziennej pracy: Otwieranie laptopa za jeden z górnych narożników zamiast za środek krawędzi generuje asymetryczną siłę skręcającą, co przyspiesza zmęczenie materiału jednego z zawiasów i może doprowadzić do pęknięcia matrycy.

Organizacja procesu serwisowego i standardy obsługi

W celu zapewnienia pełnego bezpieczeństwa powierzonego sprzętu proces serwisowy opiera się na mobilnym modelu obsługi technicznej. Serwisant lub kierowca realizuje dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km. W przypadku konieczności wykonania zaawansowanych prac mikrolutowniczych lub rekonstrukcyjnych urządzenie jest bezpiecznie odbierane w trybie door-to-door, gdzie diagnoza wstępna sprzętu pozostaje bezpłatna.

Na czas trwania procedur warsztatowych zapewniany jest bezpłatny laptop zastępczy wydawany na cały okres naprawy, bez konieczności wnoszenia kaucji i bez limitu czasowego. Standardowy czas usunięcia usterki z reguły nie przekracza 3 dni roboczych, natomiast podstawowe zabiegi konserwacyjne, czyszczenie układu chłodzenia oraz optymalizacja systemu realizowane są w czasie do 24 godzin. Wszystkie zrealizowane procedury naprawcze oraz zamontowane nowe komponenty objęte są gwarancją na okres do 12 miesięcy, a rozliczenie usług dla podmiotów gospodarczych realizowane jest w formie faktury bez VAT.

Często zadawane pytania (FAQ)

Czy po naprawie zawiasów obudowa zachowuje pełną funkcjonalność obrotu o 360 stopni?
Tak. Prawidłowo przeprowadzona rekonstrukcja punktów podparcia wraz z regulacją oporu osi przywraca pełen zakres ruchu pokrywy, umożliwiając bezpieczną pracę zarówno w trybie klasycznego laptopa, jak i podstawki, namiotu czy tabletu.

Czy w modelu Lenovo Yoga 7 16 można rozbudować pamięć RAM, jeśli laptop zaczyna zwalniać?
W większości konfiguracji tego modelu kości pamięci RAM są wlutowane na stałe w płytę główną (pamięć typu On-Board). Zwiększenie wydajności realizuje się poprzez optymalizację środowiska systemowego, zaawansowaną konserwację termiczną zapobiegającą dławieniu procesora lub wymianę dysku SSD M.2 NVMe na model o wyższych parametrach transferu danych.

Co zrobić w sytuacji, gdy ekran dotykowy przestaje reagować na palec lub rysik?
Należy w pierwszej kolejności zweryfikować stan menedżera urządzeń pod kątem sterowników interfejsu dotykowego HID. Jeżeli sterowniki pracują prawidłowo, problem leży zazwyczaj w przerwaniu ciągłości magistrali sygnałowej w taśmie łączącej ekran z płytą główną bądź w uszkodzeniu kontrolera digitizera umieszczonego w module ekranu.

Jakie objawy wskazują na konieczność natychmiastowej wizyty serwisu w celu czyszczenia chłodzenia?
Kluczowe sygnały to gwałtowne nagrzewanie się spodu obudowy w okolicy wylotów powietrza, ciągła praca wentylatorów na maksymalnych obrotach nawet przy braku obciążenia oraz nagłe wyłączanie się komputera pod wpływem zadziałania zabezpieczeń termicznych.
